各種工業用カートリッジフィルター、ハウジング |
|
フィルターの主な分野別用途 |
使用分野 |
流体名 |
公称濾過精度(μm) |
食品工業・醸造工業 |
工業用水、洗浄用市水、炭酸ガス、エア(ドライ) |
0.5〜20 |
薬品工業 |
工業用水、洗浄用市水、エア(ドライ) |
0.5〜20 |
化粧品工業 |
水、香料、エア(ドライ) |
0.5〜20 |
洗浄機工業 |
温水、エア(ドライ) |
10 |
合成洗剤工業 |
一般溶剤、エア(ドライ) |
0.5〜40 |
工業機械 |
研削液、潤滑油、冷却水、エア(ドライ) |
0.5〜50 |
写真工業・電機機器工業 |
洗浄水、現像液、定着液、エア(ドライ) |
0.5〜10 |
計器工業 |
エア(ドライ)、窒素ガス、炭酸ガス |
0.5〜10 |
塗装工業 |
ラッカーシンナー、エア(ドライ) |
0.5〜50 |
|
|

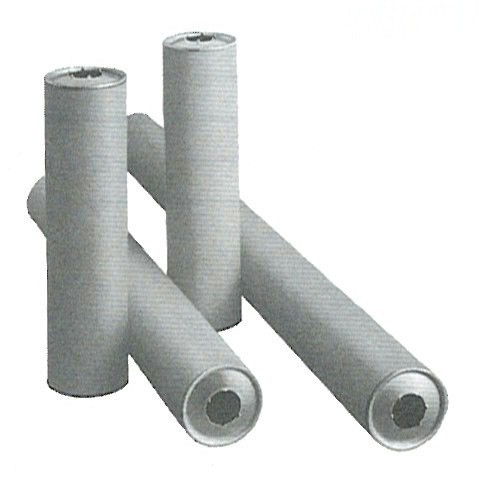

焼結金属カートリッジフィルター |
特長 |
■機械的強度・耐熱・耐薬品性に優れています。 |
|
■微粉末金属の焼結ですので高い濾過精度が得られます。 |
|
■目詰まりが進行しても洗浄により反復使用が可能です。 |
用途 |
■チェックフィルター |
|
■各種気体、液体、一般溶剤、高温流体 |
|
 |
|
仕様 |
材質 |
ブロンズ |
SUS316 |
使用温度 ℃ 注2) |
-180〜200 |
-180〜300 |
濾過精度 μm |
1、2、5、10、20、40、70、100、120 |
耐差圧 |
0.7Mpa |
交換差圧 |
0.1Mpa |
耐薬品性 |
酸 |
使用不可 |
使用可 注1) |
アルカリ |
条件により使用可 |
使用可 |
サイズ |
φ65×250L、φ65×500L、φ65×750L、φ65×1000L |
パッキン材質(選択) |
ノンアスベスト、フッ素樹脂、NBR、FKM |
注1) 塩酸、フッ酸、リン酸には使用できません。
注2) 使用するパッキン材質により異なります。 |
|
|

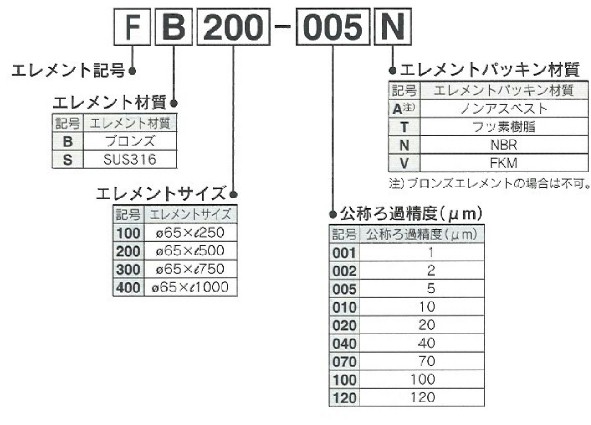

型式表示記号 |
F |
B |
100 |
- |
005 |
N |
|
(1) |
(2) |
|
(3) |
(4) |
|
|
(1)フィルター材質 |
|
(2)サイズ |
|
(3)公称濾過精度(μm) |
|
(4)パッキン材質 |
記号 |
フィルタ材質 |
B |
ブロンズ |
S |
SUS316 |
|
|
記号 |
サイズ |
100 |
φ65×250L |
200 |
φ65×500L |
300 |
φ65×750L |
400 |
φ65×1000L |
|
|
記号 |
公称濾過精度 |
001 |
1 |
002 |
2 |
005 |
5 |
010 |
10 |
020 |
20 |
040 |
40 |
070 |
70 |
100 |
100 |
120 |
120 |
|
|
記号 |
パッキン材質 |
A |
ノンアスベスト |
T |
フッ素樹脂 |
N |
NBR |
V |
FKM |
|
|
|

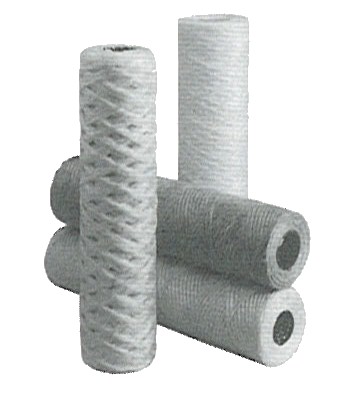

ファイバーカートリッジフィルター |
特長 |
■粒子捕集容量が大きくフィルター寿命が長いので経済的です。 |
|
■使い捨て方式ですから保守・交換が容易です。 |
用途 |
コットン |
洗浄水、一般中性液、一般溶剤、ドライエア、炭酸ガス |
ポリプロピレン |
メッキ液、一般酸、アルカリ液、工業用水、ドライエア |
グラスファイバ |
酸液、高温流体、ドライエア |
|
|
 |
|
仕様 |
材質 |
コア材質 |
使用温度 ℃ |
濾過精度(μm) |
耐差圧 |
交換差圧 |
サイズ |
コットン |
SUS304 |
-20〜100 |
0.5、1、2、5、10、20、50、75、100 |
0.2Mpa |
0.1Mpa |
φ65×250L |
ポリプロピレン |
ポリプロピレン |
0〜60 |
0.5、1、2、5、10、20、50、75、100 |
グラスファイバ |
SUS316 |
0〜400 |
1、5、10、20 |
|
適用ハウジング:QFH,FHシリーズ |
|
型式表示記号 |
ファイバーフィルター(コットン) |
型式 |
公称濾過精度(μm) |
FTX50 |
0.5 |
FT001 |
1 |
FT005 |
5 |
FT010 |
10 |
FT020 |
20 |
FT050 |
50 |
FT075 |
75 |
FT100 |
105 |
|
|
ファイバーフィルタ(ポリプロピレン) |
型式 |
公称濾過精度(μm) |
FPX50 |
0.5 |
FP001 |
1 |
FP005 |
5 |
FP010 |
10 |
FP020 |
20 |
FP050 |
50 |
FP075 |
75 |
FP100 |
105 |
|
|
ファイバーフィルター(グラスファイバ) |
型式 |
公称濾過精度(μm) |
FG001 |
1 |
FG005 |
5 |
FG010 |
10 |
FG020 |
20 |
|
|
|

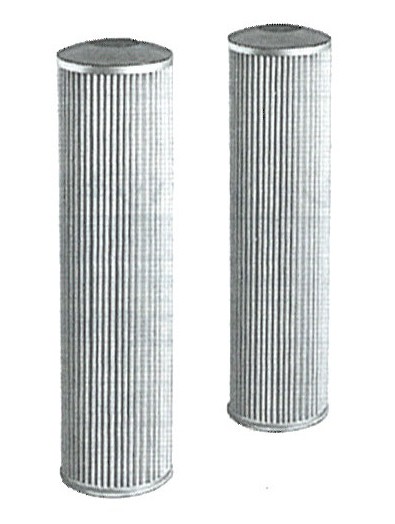

ペーパーカートリッジフィルター |
特長 |
■プリーツ型ですから濾過面積が大きくフィルター寿命が長いので経済的です。 |
用途 |
■作動油、潤滑油、燃料油、工業用各種オイル、ドライエア |
|
 |
|
仕様 |
材質 |
ろ紙(コットン、フェノール樹脂含浸) |
使用温度 ℃ |
0〜80 |
濾過精度 μm |
5、10、20 |
耐差圧 |
0.6Mpa |
交換差圧 |
0.1Mpa |
使用接着剤 |
エポキシ樹脂 |
サイズ |
φ65×250L、φ65×500L、φ65×750L、φ65×1000L |
パッキン材質(選択) |
NBR、FKM |
|
|
|

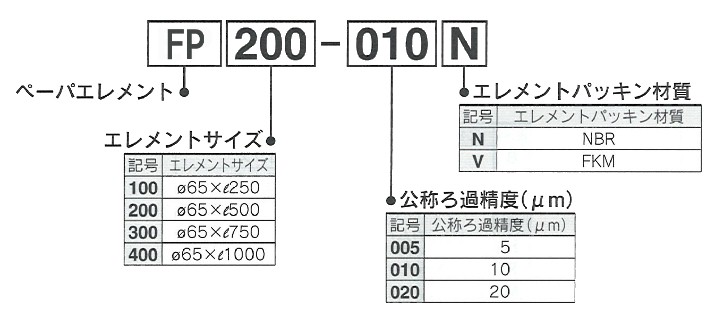

型式表示記号 |
F |
P |
100 |
- |
010 |
N |
|
|
(1) |
|
(2) |
(3) |
|
|
(1)サイズ |
|
(2)公称濾過精度(μm) |
|
(3)パッキン材質 |
記号 |
サイズ |
100 |
φ65×250L |
200 |
φ65×500L |
300 |
φ65×750L |
400 |
φ65×1000L |
|
|
記号 |
公称濾過精度 |
005 |
5 |
010 |
10 |
020 |
20 |
|
|
|
|
|

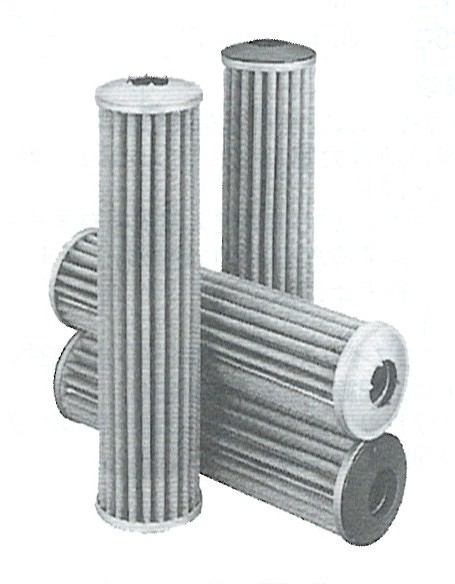

ワイヤーメッシュカートリッジフィルター |
特長 |
■ステンレスワイヤーメッシュで高い濾過精度を有します。 |
|
■耐熱、耐薬品性に優れ広い用途で使用できます。 |
|
■プリーツ型ですので円筒の3倍の濾過面積をもっています。 |
|
■洗浄にて反復使用ができるので経済的です。 |
用途 |
■チェックフィルター、ストレーナ |
|
■各種気体、液体、高温流体 |
|
 |
|
仕様 |
材質 |
SUS304 |
SUS316 |
接合方法 |
エポキシ樹脂 |
ニッケルロー |
使用温度 ℃ 注2) |
−5〜100 |
−180〜300 |
濾過精度 μm |
5、10、20、40、74、105 |
耐差圧 |
0.7Mpa |
交換差圧 |
0.1Mpa |
耐薬品性 |
酸 |
使用不可 |
使用可 注1) |
アルカリ |
使用可 |
使用可 |
サイズ |
φ65×125L、φ65×250L |
パッキン材質(選択) |
ノンアスベスト、フッ素樹脂、NBR、FKM |
注1) 塩酸、フッ酸、リン酸には使用できません。 注2) 使用するパッキン材質により異なります。 適用ハウジング:QFH,FHシリーズ |
|
|

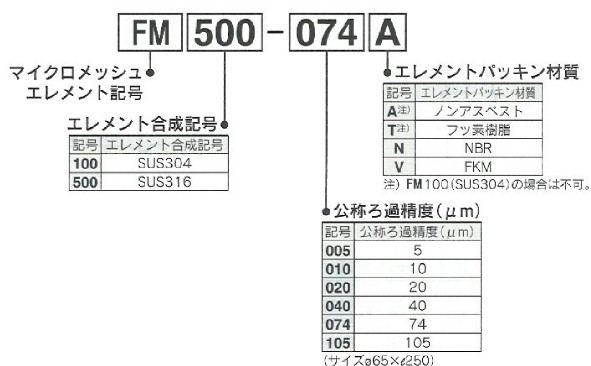

型式表示記号 |
F |
M |
100 |
- |
010 |
N |
|
|
(1) |
|
(2) |
(3) |
|
|
(1)フィルター材質・サイズ |
|
(2)公称濾過精度(μm) |
|
(3)パッキン材質 |
記号 |
フィルター材質・サイズ |
100 |
SUS304・φ65×250L |
200 |
SUS304・φ65×125L |
500 |
SUS316・φ65×250L |
600 |
SUS316・φ65×125L |
|
|
記号 |
公称濾過精度 |
005 |
5 |
010 |
10 |
020 |
20 |
040 |
40 |
074 |
74 |
105 |
105 |
|
|
記号 |
パッキン材質 |
A |
ノンアスベスト |
T |
フッ素樹脂 |
N |
NBR |
V |
FKM |
|
|
|
主な分野別用途 |
使用分野 |
流体名 |
公称濾過精度(μm) |
洗浄機工業 |
温水 |
10 |
合成洗剤工業 |
一般溶剤 |
40 |
|
|
標準フィルター流体適合表 |
洗浄液の種類 |
洗浄レベル |
一般 |
精密 |
パッキン材質と洗浄液の適合 |
フィルター型式 |
FP |
FT |
FM |
FM |
HF |
NBR |
FKM |
材質 |
ポリプロピレン |
コットン |
SUS304 |
SUS316 |
HEPO・PP |
ニトリルゴム |
フッ素ゴム |
水系 |
水道水 |
○ |
◎ |
◎ |
○ |
◎ |
◎ |
○ |
|
工業用水 |
◎ |
○ |
◎ |
○ |
× |
◎ |
○ |
アルカリ系 |
アンモニア水 |
◎ |
× |
◎ |
○ |
◎ |
◎ |
× |
|
水酸化ナトリウム |
◎ |
△ |
◎ |
○ |
◎ |
◎ |
× |
塩素・フッ素系 |
トリクロルエチレン |
× |
◎ |
× |
◎ |
× |
× |
◎ |
|
酸化メチレン |
× |
◎ |
× |
◎ |
× |
× |
◎ |
アルコール系 |
イソプロピルアルコール |
◎ |
○ |
◎ |
○ |
◎ |
○ |
◎ |
|
|
カートリッジフィルターハウジング |
特長 |
■小流量、低圧の濾過に適しています。(MAX60L/min) |
|
■広範囲な流体に適用できます。 |
|
■帯電防止仕様もございます。 |
|
 |
|
仕様 |
タイプ |
FHC |
FHE |
FHT |
FHF |
主要材質 |
カバー |
アルミ |
アルミ |
SCS14 |
SCS14 |
ケース |
SPCD |
SPCD |
SUS316 |
SUS316 |
ガスケット、Oリング |
NBR |
NBR |
フッ素樹脂 |
フッ素樹脂 |
パッキン類 |
ナイロン |
ナイロン・フッ素樹脂 |
フッ素樹脂 |
フッ素樹脂(帯電防止仕様) |
接続口径 Rc |
3/8、1/2、3/4 |
3/8、1/2、3/4 |
3/8、1/2、3/4 |
3/8、1/2、3/4 |
最高使用温度 ℃ |
80 |
80 |
80 |
80 |
最高使用圧力 Mpa 注1) |
0.7Mpa |
0.7Mpa |
1Mpa |
1Mpa |
サイズ |
250L、500L |
250L、500L |
250L、500L |
250L、500L |
注1) 気体の場合は0.5Mpaとなります。
注2) 焼結金属、ペーパーカートリッジフィルターの場合は1本(φ65×500L)になります。
オプション:差圧表示器、差圧表示器付スイッチ。
|
|
|
型式表示記号 |
FH |
C |
A |
- |
03 |
- |
B |
□ |
|
(1) |
(2) |
|
(3) |
|
(4) |
(5) |
|
|
(1)材質 |
|
(2)フィルター長さ |
|
(3)接続口径 |
記号 |
カバー |
ケース |
ガスケット・Oリング |
パッキン |
C |
アルミ |
SPCD |
NBR |
ナイロン |
E |
アルミ |
SPCD |
NBR |
ナイロン・フッ素樹脂 |
T |
SCS14 |
SUS316 |
フッ素樹脂 |
フッ素樹脂 |
F |
SCS14 |
SUS316 |
フッ素樹脂 |
フッ素樹脂(帯電防止仕様) |
|
|
記号 |
長さ(L) |
A |
250 |
B |
500(250×2) |
|
|
記号 |
接続口径(Rc) |
03 |
3/8 |
04 |
1/2 |
06 |
3/4 |
|
|
|
(4)付属品 |
|
(5)特注仕様 |
|
|
記号 |
仕様 |
無記号 |
なし |
X77 |
差圧表示器付 |
X78 |
差圧スイッチ付 |
|
|

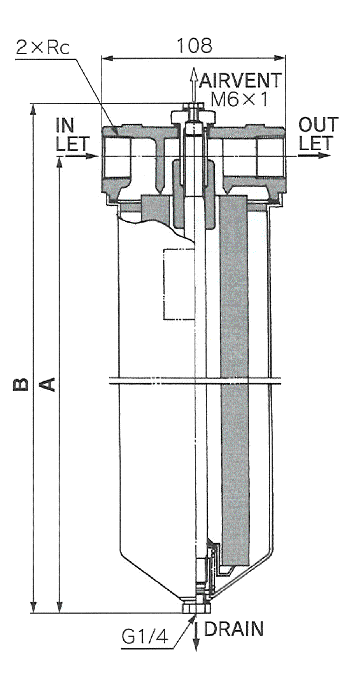

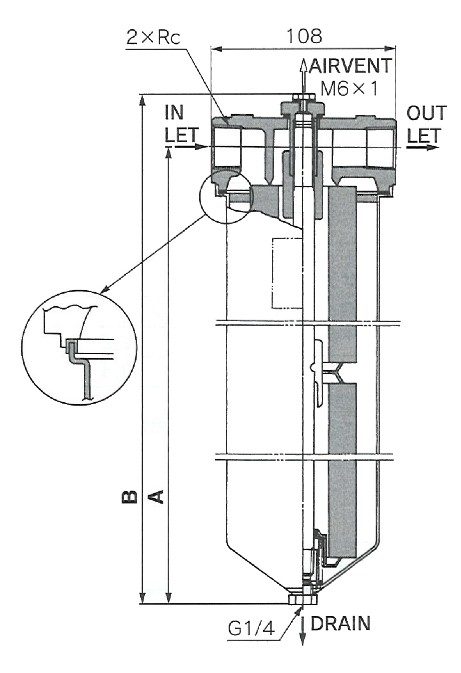

寸法図 |
 |
|
 |
カートリッジフィルター1本 |
|
カートリッジフィルター2本 |
|
|
|
|
|
|
|
|
|
型式 |
フィルター長さ |
A |
B |
接続口径 Rc |
FHC |
250L |
314 |
346 |
3/8、1/2、3/4 |
FHE |
500L |
574 |
606 |
FHT |
250L |
314 |
349 |
FHF |
500L |
574 |
608 |
付属部品:ブラケット |
|
|
|

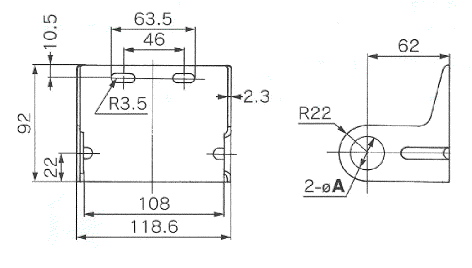

ブラケット寸法図 |
 |
|
品番 |
φA(mm) |
接続口径 Rc |
FHB-1 |
17.5 |
3/8 |
FHB-2 |
22 |
1/2 |
FHB-3 |
27.5 |
3/4 |
|
|
|

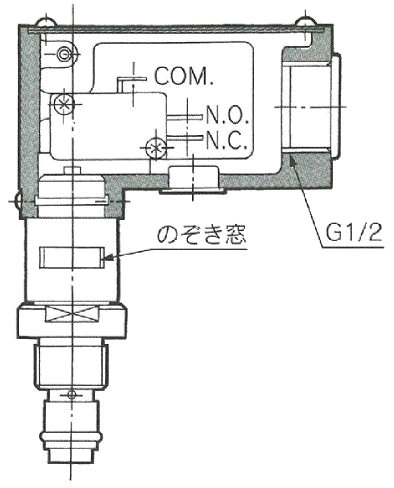

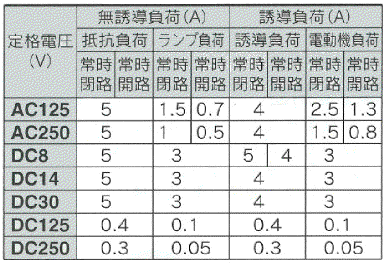

マイクロスイッチ |
差圧表示器 |
差圧表示スイッチ付 |
マイクロスイッチ定格 |
作動圧力 0.1Mpa |
作動圧力 0.1Mpa |
|
 |
 |
 |
|

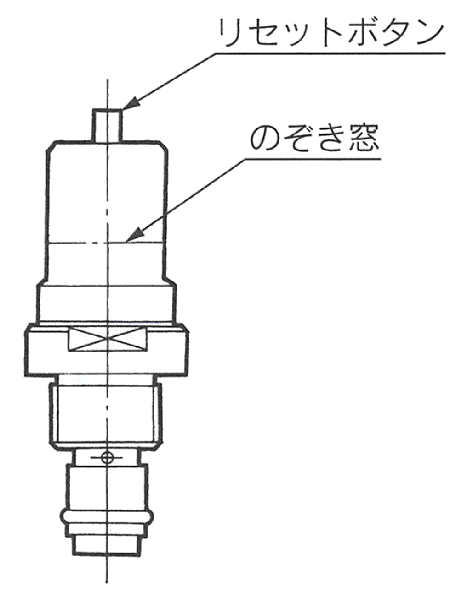

差圧表示器および差圧表示スイッチ付の場合、ハウジングのAIR VENT M6×P1後部に接続ねじが付きます。 |
フィルター交換は、のぞき窓の全面に赤色リングが浮上した時に行ってください。 |
|
|

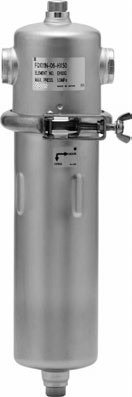

クランプリング式カートリッジフィルターハウジング |
特長 |
■小流量、低圧の濾過に適しています。(MAX60L/min) |
|
■広範囲な流体に適用できます。 |
|
■工具不要で簡単にフィルター交換。 |
|
|
 |
|
仕様 |
|
フッ素ゴムOリングの耐薬品性 |
型式 |
QFH10 |
QFH11 |
QFH12 |
フィルター数 |
1(125L) |
1(250L) |
2(250L×2) |
使用圧力 |
MAX:1Mpa |
使用温度 |
MAX:80℃ |
適用流体 |
工業用水、弱アルカリ洗浄液等 |
注)気体には使用できません。 |
|
接続口径 Rc |
1/2、3/4 |
1/2、3/4、1 |
3/4、1 |
材質 |
ハウジング |
SUS304 |
パッキン |
NBR、FKM、 *PTFE |
質量(Kg) |
1.5 |
1.9 |
2.7 |
内容積(L) |
1.0 |
1.7 |
2.3 |
オプション |
ブラケット |
注)ファイバおよびワイヤーメッシュカートリッジのみ |
|
|
適応溶剤 |
炭化水素 |
FuelC |
ヘキサン |
ベンゼン |
トルエン |
ハロゲン化水素 |
クロロホルム |
ケトン |
アセトン |
MEK |
エステル |
酢酸エチル |
アミド |
ホルムアルデヒド |
DMF |
アルコール |
メタノール |
エチレングリコール |
エーテル |
1,4-ジオキサン |
MTBE |
TAME |
アミン |
ビリジン |
ブチルアミン |
ガソホール |
FuelC/メタノール=75/25 |
FuelC/メタノール=50/50 |
FuelC/メタノール=25/75 |
|
|
|
型式表示記号 |
QFH1 |
0 |
N |
- |
04 |
- |
B |
□ |
|
(1) |
(2) |
|
(3) |
|
(4) |
(5) |
|
|
(1)フィルター長さ |
記号 |
長さ(L) |
0 |
125 |
1 |
250 |
2 |
500(250×2) |
|
|
|
|
|
(3)接続口径 |
記号 |
接続口径 |
適応機種 |
QFH10 |
QFH11 |
QFH12 |
04 |
Rc1/2 |
● |
● |
|
06 |
Rc3/4 |
● |
● |
● |
10 |
Rc1 |
|
● |
● |
|
|
|
|
|
(5)特注仕様 |
記号 |
仕様 |
無記号 |
なし |
X68 |
耐薬品性パッキン(PTFE) |
|
|
|
|

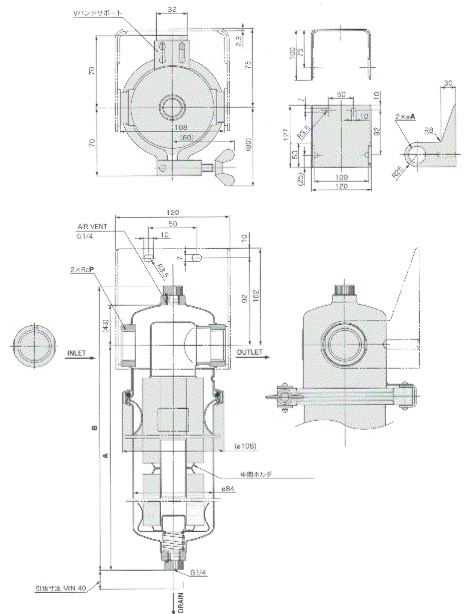

寸法図 |
 |
|
|
|
|
|
|
|
|
|
フィルターハウジング寸法 |
|
ブラケット寸法 |
型式 |
A |
B |
P |
フィルター本数 |
QFH10 |
204 |
267 |
1/2、3/4 |
125mm 1本 |
QFH11 |
332 |
395 |
1/2、3/4、1 |
250mm 1本 |
QFH12 |
593 |
656 |
3/4、1 |
250mm 2本 |
|
|
品番 |
A(mm) |
接続口径 |
BK-15 |
22 |
Rc1/2 |
BK-20 |
27.5 |
Rc3/4 |
BK-25 |
34.5 |
Rc1 |
|
|
|
|
中流量、大流量、高圧カートリッジフィルターハウジング |
 |
|
FHE(Vバンドタイプ) |
|
中流量(MAX230L/min) |
|
Vバンドなのでフィルター交換が簡単 |
仕様 |
最高使用圧力:0.7Mpa |
|
管接続:R1、2 |
|
本体材質:SUS304 |
|
カバー接続方法:Vバンド(気体不可) |
|
フィルター本数(φ65×250):4〜12本 |
|
 |
|
FHE(ボルト締めタイプ) |
|
中流量(MAX230L/min) |
仕様 |
最高使用圧力:0.7Mpa |
|
管接続:R1、2 |
|
本体材質:SUS304 |
|
カバー接続方法:ボルト |
|
フィルター本数(φ65×250):4〜12本 |
|
 |
|
FHG |
|
大流量(MAX350L/min) |
|
Vバンドなのでフィルター交換が簡単 |
仕様 |
最高使用圧力:0.7Mpa |
|
管接続:Rc2(メス) |
|
本体材質:SUS304 |
|
カバー接続方法:V バンド(気体不可) |
|
フィルター本数(φ65×250):14〜28本 |
|
 |
|
FHA |
|
ダウンフロー方式 |
|
大流量(MAX3200L/min) |
|
縦型ですのでろ液の損失が少ない |
仕様 |
最高使用圧力:1Mpa |
|
管接続:JIS10KFF 25〜150A |
|
本体材質:SUS304 |
|
カバー接続方法:ボルト |
|
逆洗用接続口付 |
|
フィルター本数:4(φ65×250)〜83本(φ65×1000) |
|
第2種圧力容器適用の場合は特注品 |
|
 |
|
FHB |
|
アップフロー方式 |
|
大流量(MAX3800L/min) |
|
汚れの大きい場合のろ過、粒子と比重差の大きい気体の濾過 |
仕様 |
最高使用圧力:1Mpa |
|
管接続:JIS10KFF 25〜150A |
|
本体材質:SUS304 |
|
カバー接続方法:ボルト |
|
逆洗用接続口付 |
|
フィルター本数:4(φ65×250)〜83本(φ65×1000) |
|
第2種圧力容器適用の場合は特注品 |
|
 |
|
FHGC |
|
小流量(MAX80L/min)、高圧流体ろ過 |
仕様 |
最高使用圧力:1、2、4Mpa |
|
管接続:JIS10KFF 15〜25A |
|
本体材質:SUS304 |
|
カバー接続方法:ボルト |
|
フィルター本数(φ65×250):1〜2本 |
|
|
|
|
