各種工業用カートリッジフィルターハウジング

カートリッジフィルターハウジング

特長 ■小流量、低圧の濾過に適しています。(MAX60L/min) ■広範囲な流体に適用できます。 ■帯電防止仕様もございます。

仕様

タイプ FHC FHE FHT FHF 主要材質 カバー アルミ アルミ SCS14 SCS14 ケース SPCD SPCD SUS316 SUS316 ガスケット、Oリング NBR NBR フッ素樹脂 フッ素樹脂 パッキン類 ナイロン ナイロン・フッ素樹脂 フッ素樹脂 フッ素樹脂(帯電防止仕様) 接続口径　Rc 3/8、1/2、3/4 3/8、1/2、3/4 3/8、1/2、3/4 3/8、1/2、3/4 最高使用温度　℃ 80 80 80 80 最高使用圧力　Mpa　注1) 0.7Mpa 0.7Mpa 1Mpa 1Mpa サイズ 250L、500L 250L、500L 250L、500L 250L、500L 注1)　気体の場合は0.5Mpaとなります。 オプション：差圧表示器、差圧表示器付スイッチ。

型式表示記号

FH C A - 03 N - B □ (1) (2) (3) (4) (5) (6)

(1)材質 (2)フィルター長さ (3)接続口径 記号 カバー ケース ガスケット・Oリング パッキン C アルミ SPCD NBR ナイロン E アルミ SPCD NBR ナイロン・フッ素樹脂 T SCS14 SUS316 フッ素樹脂 フッ素樹脂 F SCS14 SUS316 フッ素樹脂 フッ素樹脂（帯電防止仕様） 記号 長さ（L) A 250 B 500（250×2） 記号 接続口径（Rc) 03 3/8 04 1/2 06 3/4

(4)パッキン材質 (5)付属品 (6)特注仕様 記号 パッキン材質 A ノンアスベスト T フッ素樹脂 N NBR V FKM 記号 付属品 無記号 なし B ブラケット 記号 仕様 無記号 なし X77 差圧表示器付 X78 差圧スイッチ付

寸法図 部品構成図 カートリッジフィルター1本 カートリッジフィルター2本 型式 フィルター長さ A B 接続口径　Rc FHC 250L 314 346 3/8、1/2、3/4 FHE 500L 574 606 FHT 250L 314 349 FHF 500L 574 608 オプション部品：ブラケット

ブラケット寸法図

品番 φA（mm） 接続口径　Rc FHB-1 17.5 3/8 FHB-2 22 1/2 FHB-3 27.5 3/4

マイクロスイッチ

差圧表示器 差圧表示スイッチ付 マイクロスイッチ定格 作動圧力　0.1Mpa 作動圧力　0.1Mpa

差圧表示器および差圧表示スイッチ付の場合、ハウジングのAIR　VENT　M6×P1後部に接続ねじが付きます。

エレメント交換は、のぞき窓の全面に赤色リングが浮上した時に行ってください。

クランプリング式カートリッジフィルターハウジング

特長 ■小流量、低圧の濾過に適しています。(MAX60L/min) ■広範囲な流体に適用できます。 ■工具不要で簡単にフィルター交換。

仕様 フッ素ゴムOリングの耐薬品性 型式 QFH10 QFH11 QFH12 フィルター数 1（125L） 1（250L） 2（250L×2） 使用圧力 MAX：1Mpa 使用温度 MAX：80℃ 適用流体 工業用水、弱アルカリ洗浄液等 注)気体には使用できません。 接続口径　Rc 1/2、3/4 1/2、3/4、1 3/4、1 材質 ハウジング SUS304 パッキン NBR、FKM、　*PTFE 質量（Kg） 1.5 1.9 2.7 内容積（L） 1.0 1.7 2.3 オプション ブラケット 適応溶剤 炭化水素 FuelC ヘキサン ベンゼン トルエン ハロゲン化水素 クロロホルム ケトン アセトン MEK エステル 酢酸エチル アミド ホルムアルデヒド DMF アルコール メタノール エチレングリコール エーテル 1,4-ジオキサン MTBE TAME アミン ビリジン ブチルアミン ガソホール FuelC/メタノール=75/25 FuelC/メタノール=50/50 FuelC/メタノール=25/75

型式表示記号

QFH1 0 N - 04 - B □ (1) (2) (3) (4) (5)

(1)フィルター長さ 記号 長さ（L) 0 125 1 250 2 500（250×2） (2)パッキン材質 記号 パッキン材質 N NBR V FKM 　(3)接続口径 記号 接続口径 適応機種 QFH10 QFH11 QFH12 04 Rc1/2 ● ● 06 Rc3/4 ● ● ● 10 Rc1 ● ● (4)付属品 記号 付属品 無記号 なし B ブラケット (5)特注仕様 記号 仕様 無記号 なし X68 耐薬品性パッキン(PTFE)

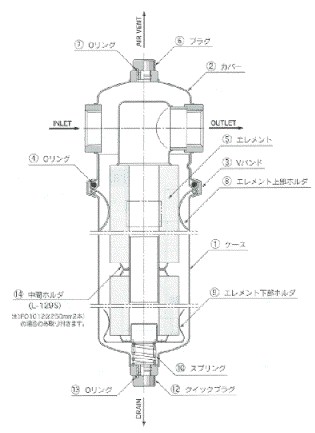

寸法図 部品構成図 フィルターハウジング寸法 ブラケット寸法 型式 A B P フィルター本数 QFH10 204 267 1/2、3/4 125mm　1本 QFH11 332 395 1/2、3/4、1 250mm　1本 QFH12 593 656 3/4、1 250mm　2本 品番 A(mm) 接続口径 BK-15 22 Rc1/2 BK-20 27.5 Rc3/4 BK-25 34.5 Rc1

中流量カートリッジフィルターハウジング

特長 ■中流量、低圧の濾過に適しています。(MAX230L/min) ■Vバンドタイプはフィルター交換が簡単です。 ■広範囲な流体に使用できます。 ＊Vバンドタイプは気体には使用不可 FHE FHE Vバンドタイプ ボルト締めタイプ

仕様

型式 FHESA FHESB FHESC FHELA FHELB FHELC FHETA FHETB FHETC 接続口径　R 1、2 1、2 1、2 最高使用圧力　Mpa 0.7 0.7 0.7 最高使用温度　℃ 80 80 80 フィルター本数 4 4 8 4 12 4 4 8 4 12 4 4 8 4 12 フィルターサイズ φ65×250L φ65×500L φ65×250L φ65×750L φ65×250L φ65×250L φ65×500L φ65×250L φ65×750L φ65×250L φ65×250L φ65×500L φ65×250L φ65×750L φ65×250L 主要材質 カバー SUS304 ケース SUS304 ガスケット − − − − − − フッ素樹脂 フッ素樹脂 フッ素樹脂 Oリング NBR FKM − 脚 SS400(ユニクロメッキ) 質量　Kg 10 13 18 10 13 18 12 15 20 内容積　L 14 21 29 14 21 29 11.5 18.5 26

型式表示記号

Vバンドタイプ FHE S A - 10 - □ (1) (2) (3) (4)

(1)材質 記号 本体 ガスケット・Oリング S SUS304 NBR L FKM (2)フィルター長さ 記号 フィルター長さ A 250L B 500L(250×2本) C 750L(250×3本) 　(3)接続口径 記号 接続口径　R 10 1 20 2 (4)オプション 記号 圧力計 無記号 なし(プラグ付) G1 接液部黄銅 G2 接液部SUS

ボルト締めタイプ FHE T A - 10 (1) (2) (3)

(1)材質 記号 本体 ガスケット・Oリング S SUS304 NBR L FKM (2)フィルター長さ 記号 フィルター長さ A 250L B 500L(250×2本) C 750L(250×3本) 　(3)接続口径 記号 接続口径　R 10 1 20 2

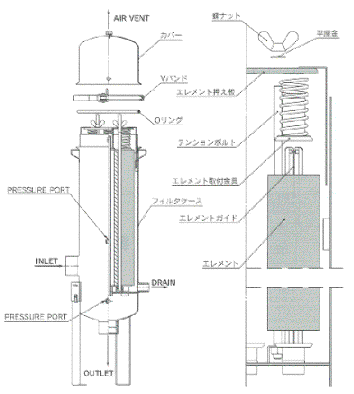

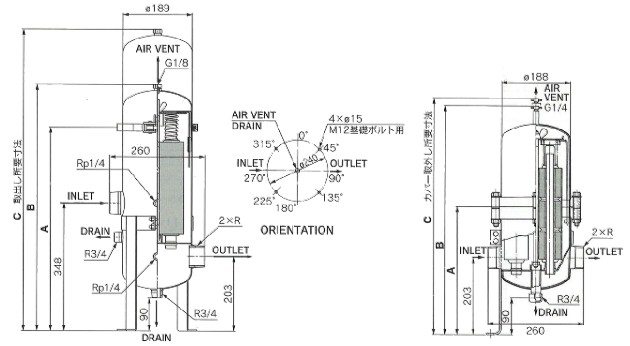

部品構成図

大流量カートリッジフィルターハウジング

特長 ■大流量、低圧の濾過に適しています。(MAX350L/min) ■Vバンドタイプはフィルター交換が簡単です。 ■広範囲な流体に使用できます。 ＊Vバンドタイプは気体には使用不可 FHG Vバンドタイプ

仕様

型式 FHGSB FHGSC FHGSD FHGLB FHGLC FHGLD 接続口径　R 2 2 最高使用圧力　Mpa 0.7 0.7 最高使用温度　℃ 80 80 フィルター本数 7 14 7 21 7 28 7 14 7 21 7 28 フィルターサイズ φ65×500L φ65×250L φ65×750L φ65×250L φ65×750L φ65×250L φ65×250L φ65×250L φ65×500L φ65×250L φ65×750L φ65×250L 主要材質 カバー SUS304 ケース SUS304 Oリング NBR FKM 脚 SS400(ユニクロメッキ) 質量　Kg 19.5 23 30 19.5 23 30 内容積　L 27 43 52 27 43 52

型式表示記号

FHG S B - 20 - □ (1) (2) (3) (4)

(1)材質 記号 本体 ガスケット・Oリング S SUS304 NBR L FKM (2)フィルター長さ 記号 フィルター長さ B 500L(250×2本) C 750L(250×3本) D 1000L(250×4本) 　(3)接続口径 記号 接続口径　R 20 2 (4)オプション 記号 圧力計 無記号 なし(プラグ付) G1 接液部黄銅 G2 接液部SUS

部品構成図

大流量カートリッジフィルターハウジング

特長 ■大流量、中圧の濾過に適しています。(MAX3200L/min) ■濾過条件に合せて各種フィルターが選択でき幅広い用途に使用できます。 ■構造が縦型ですのでろ液の損失がわずかで済みます。 ■保守点検、フィルターの交換が容易です。 ■第2種圧力容器の場合は特注品となります。 FHA

仕様

型式 FHA 接続口径　R 1B〜6B(JIS10KFF) 最高使用圧力　Mpa 1 最高使用温度　℃ 80 フィルター本数 4〜83 フィルターサイズ φ65×250L φ65×500L φ65×750L φ65×1000L 主要材質 容器 SS400、SUS304 ガスケット ノンアスベスト 脚 SS400 質量　Kg 70〜1330 内容積　L 15〜733

型式表示記号

FHA C 04 A - 10 (1) (2) (3) (4)

(1)材質 記号 容器(接液部) C SS400 S SUS304 (2)フィルタ配置数 記号 フィルター配置数 04 4 07 7 09 9 18 18 22 22 29 29 34 34 37 37 53 53 83 83 (3)フィルター長さ 記号 フィルター長さ A 250L B 500L(250×2本) C 750L(250×3本) D 1000L(250×4本) 　(4)接続口径 記号 接続口径　 25 25(1B) 40 40(1 1/2B) 50 50(2B) 65 65(2 1/2B) 80 80(3B) 100 100(4B) 150 150(6B)

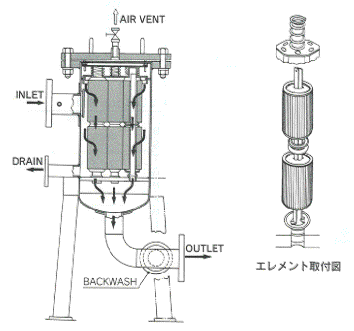

構成図

大流量カートリッジフィルターハウジング

特長 ■大流量、中圧の濾過に適しています。(MAX3800L/min) ■濾過条件に合せて各種フィルターが選択でき幅広い用途に使用できます。 ■フィルターが垂下げ型ですので粒子と比重差の大きい濾過汚れのひどい流体の濾過に適しています。 ■逆洗方式に適した構造です。 ■保守点検、フィルターの交換が容易です。 ■第2種圧力容器の場合は特注品となります。 FHB

仕様

型式 FHB 接続口径　R 1B〜6B(JIS10KFF) 最高使用圧力　Mpa 1 最高使用温度　℃ 80 フィルター本数 4〜83 フィルターサイズ φ65×250L φ65×500L φ65×750L φ65×1000L 主要材質 容器 SS400、SUS304 ガスケット ノンアスベスト 脚 SS400 質量　Kg 140〜2180 内容積　L 52〜1125

型式表示記号

FHB C 04 A - 10 (1) (2) (3) (4)

(1)材質 記号 容器(接液部) C SS400 S SUS304 (2)フィルタ配置数 記号 フィルター配置数 04 4 07 7 13 13 19 19 30 30 36 36 55 55 83 83 (3)フィルター長さ 記号 フィルター長さ A 250L B 500L(250×2本) C 750L(250×3本) D 1000L(250×4本) 　(4)接続口径 記号 接続口径　 25 25(1B) 40 40(1 1/2B) 50 50(2B) 65 65(2 1/2B) 80 80(3B) 100 100(4B) 150 150(6B)

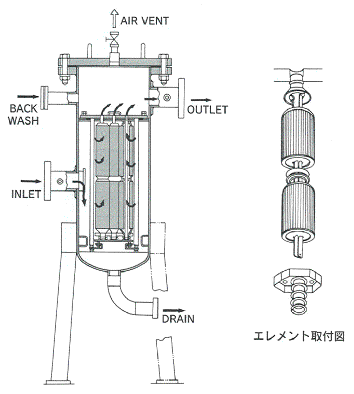

構成図

小流量・高圧カートリッジフィルターハウジング

特長 ■小流量、高圧の濾過に適しています。(MAX80L/min) ■濾過条件に合せて各種フィルターが選択でき幅広い用途に使用できます。 ■構造が縦型ですのでろ液の損失がわずかで済みます。 ■保守点検、フィルターの交換が容易です。 FHGC

仕様

型式 FHGC 接続口径　R 1/2B〜1B(JIS10KFF) 最高使用圧力　Mpa 1、2、4 最高使用温度　℃ 80 フィルター本数 1〜2 フィルターサイズ φ65×250L φ65×500L 主要材質 容器 SGP、SUS304 ガスケット ノンアスベスト 質量　Kg 15〜30 内容積　L 2〜3

型式表示記号

FHGC 1 C A - 04 (1) (2) (3) (4)

(1)最高使用圧力 記号 最高使用圧力 1 1Mpa 2 2Mpa 4 4Mpa (2)容器材質 記号 容器(接液部) C SGP S SUS304 (3)フィルター長さ 記号 フィルター長さ A 250L B 500L(250×2本) 　(4)接続口径 記号 接続口径　 04 15(1/2B) 06 20(3/4B) 10 25(1B)

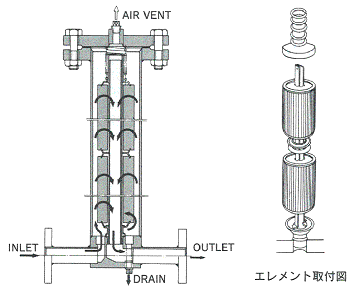

構成図

適用フィルター

焼結金属 コットン・ポリプロピレン・グラスファイバ ペーパー ワイヤーメッシュ
