| アップフロー式カートリッジフィルター濾過機 |
|
|
|
|
| 特長 |

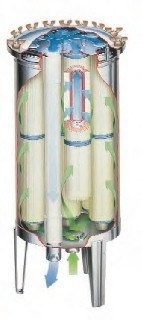

■流出口がフィルターの最上部にあるため運転中の空気の混入がない。 |
|
■空気は流体と一緒に上方向へ運ばれスタンドパイプを通って外部へ出るため空気抜きの必要がありません。 |
|
■フィルター出口が入口より上部にあるため困難な濾過にも優れています。 |
|
■ハウジング内は耐腐食性を増すために電解研磨されています。 |
|
■コンパクトで場所を取らないデザインは他のフィルターハウジングに比べ表面積が圧倒的に小さくて済みます。 |
|
■洗浄・再利用できるカートリッジ方式のため保守費用が軽減できる。 |
| 用途 |
■排水濾過、飲料水、ミネラルウォーター、冷却水濾過、食用油濾過、プール水濾過、温泉などの浴槽水濾過 |
|
■純水装置前濾過、プロセス水前濾過、小規模浄水装置前濾過、地下水・工業水濾過 |
|
|
|

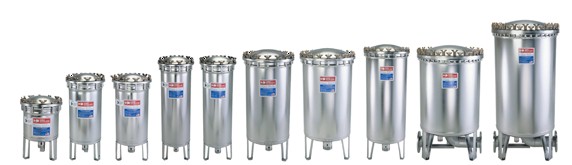

| 小容量タイプ |
|
大容量タイプ |
|
洗浄再利用 |
|
耐食コーティング |
| HHIF7～24 |
|
HHIF42～200 |
|
|
|
|
 |
|
 |
|
 |
|
 |
| フィルターは保持ロッドに固定 |
|
フィルターはリフティングロッドに固定 |
|
|
|
|
|
|
| 仕様 |
| 構造 |
304ステンレス鋼電解研磨 |
| 最高使用圧力 |
10.5kg/c㎡ |
| 流体温度 |
最高60℃（標準カートリッジ）、最高93℃（高温用フィルター） |
| フィルター支持ロッド |
フィルター支持様ロッド、リフティングロッドおよびキャップ：PVC |
| Oリング、ガスケット |
Oリング：NBR ガスケット：EPDM |
| 濾過精度 |
0.35、1、5、10、20、50、100μm |
| フィルター材質 |
PVC、ポリエステル（標準品）、ポリプロピレン沙布（1μm絶対精度）、FDA適合品 |
| オプション |
耐食コーティング ANSI/NSF Standard 61(飲料水要素)保証 |
| 濾過流量 |
φ70×φ27×250mmフィルターメディア（標準）：11～23L/min |
|
| 流量は液体の種類、粘度、流入固体によって異なります。 |
|
| モデル別流量 |
 |
| モデル |
流量(最大) |
モデル |
流量(最大) |
| HHIF-7 |
114L/min |
HHIF-42 |
662L/min |
| HHIF-14 |
228L/min |
HHIF-75 |
1135L/min |
| HHIF-16 |
284L/min |
HHIF-100 |
1513L/min |
| HHIF-21 |
342L/min |
HHIF-150-FL |
2270L/min |
| HHIF-24 |
397L/min |
HHIF-200-FL |
3026L/min |
|
|
| フィルターメディア |
 |
|
| 濾過精度(μm) |
濾過の程度 |
色 |
| 0.35 |
サブミクロン |
茶色 |
| 1 |
非常に細かい |
薄茶色 |
| 5 |
細かい |
白色 |
| 10 |
やや細かい |
赤色 |
| 20 |
普通 |
青色 |
| 50 |
粗い |
黄色 |
| 100 |
非常に粗い |
緑色 |
|
|
|

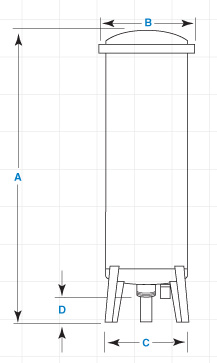

| 寸法図 |
 |
|
 |
|
| 型番 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
接続口径 |
ドレン口径 |
重量(Kg) |
| HHIF-7 |
495 |
φ330 |
330 |
89 |
1-1/2" NPT |
1" NPT |
14 |
| HHIF-14 |
711 |
φ330 |
330 |
89 |
1-1/2" NPT |
1" NPT |
18 |
| HHIF-16 |
711 |
φ330 |
330 |
102 |
2" NPT |
1" NPT |
18 |
| HHIF-21 |
940 |
φ330 |
330 |
89 |
1-1/2" NPT |
1" NPT |
24 |
| HHIF-24 |
940 |
φ330 |
330 |
102 |
2" NPT |
1" NPT |
24 |
| HHIF-42 |
1016 |
φ457 |
457 |
137 |
2" NPT |
1" NPT |
46 |
| HHIF-75 |
1067 |
φ508 |
508 |
162 |
3" NPT |
1-1/2" NPT |
86 |
| HHIF-100 |
1300 |
φ508 |
508 |
149 |
3" NPT |
1-1/2" NPT |
106 |
| HHIF-150-FL |
1220 |
φ711 |
711 |
106 |
4" FL |
1-1/2" NPT |
124 |
| HHIF-200-FL |
1473 |
φ711 |
711 |
106 |
4" FL |
1-1/2" NPT |
156 |
|
| HHIF-7～HHIF-100 |
HHIF-150-FL、HHIF-200-FL |
|
