バッグフィルター |
特長 |
■バッグ状エレメント(不織布製)により大流量で低い圧力降下のろ過が可能。 |
|
■捕集異物の処理が簡単。 |
|
■異物はエレメントの内側で捕集するので処理が容易です。 |
|
■幅広い濾過精度が選択可能です。 |
用途 |
■水溶性クーラント液、弱アルカリ洗浄液、工業用水、油性クーラント液、切削油 |
|
ポリエステル製バッグフィルター |
|
標準仕様 |
 |
型式 |
フィルターサイズ |
流量
(L/min) |
材質 |
耐差圧強度
(Mpa) |
公称ろ過精度
(μm) |
ろ過面積
(cu) |
水溶性クーラント液 |
弱アルカリ洗浄液 |
BF1 |
φ190×440L |
15〜50 |
25〜100 |
ポリエステル |
0.3 |
5,10,25,50,100 |
1770 |
BF2 |
φ190×770L |
30〜100 |
50〜200 |
3420 |
|
|
適用流体 |
|
水溶性クーラント液(油性、水性)、弱アルカリ洗浄液、切削油、工業用水 |
|
専用ハウジング:BGFHシリーズ |
|
型式表示 型式-公称濾過精度 例) BF1-005(5μmの場合) |
|
|
|
ブランチタイプ(二股袋)仕様 |
 |
型式 |
フィルターサイズ |
流量
(L/min) |
材質 |
耐差圧強度
(Mpa) |
公称ろ過精度
(μm) |
ろ過面積
(cu) |
水溶性クーラント液 |
弱アルカリ洗浄液 |
BFB1 |
φ190×440L |
15〜50 |
25〜100 |
ポリエステル |
0.3 |
5,10,25,50,100 |
3280 |
|
|
■φ190×440Lで770Lと同寿命ですので容器の小型化が図れます。 |
|
専用ハウジング:BGFHシリーズ |
|
型式表示 型式-公称濾過精度 例) BFB1-005(5μmの場合) |
|
|
|
標準仕様 |
 |
型式 |
フィルターサイズ |
材質 |
最高使用温度
(℃) |
推奨交換差圧
(Mpa) |
公称ろ過精度
(μm) |

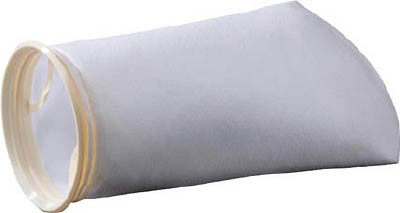

SSFB-S-PE |
φ178×457L |
ポリエステル不織布 |
149 |
0.14〜0.21 |
1,5,10,25,50,100,200 |
SSFB-L-PE |
φ178×813L |
|
|
適用流体 |
|
水溶性クーラント液(油性、水性)、弱アルカリ洗浄液、樹脂液剤、塗料、インク |
|
専用ハウジング:SSHシリーズ |
|
型式表示 型式-公称濾過精度 例) SSFB-S-PE-005(5μmの場合) |
|
|
ポリプロピレン製バッグフィルター |
|
標準仕様 |
 |
型式 |
フィルターサイズ |
流量
(L/min) |
材質 |
耐差圧強度
(Mpa) |
公称ろ過精度
(μm) |
ろ過面積
(cu) |
BFP1 |
φ190×440L |
50〜100 |
ポリプロピレン |
0.3 |
1,3,5 |
1770 |
BFP2 |
φ190×770L |
150〜200 |
3420 |
|
|
■強アルカリ系溶液に適応。化学工場、食品工場など様々な分野でお使いいただけます。 |
|
専用ハウジング:BGFHシリーズ |
|
型式表示 型式-公称濾過精度 例) BFP1-005(5μmの場合) |
|
|
|
標準仕様 |
 |
型式 |
フィルターサイズ |
材質 |
最高使用温度
(℃) |
推奨交換差圧
(Mpa) |
公称ろ過精度
(μm) |

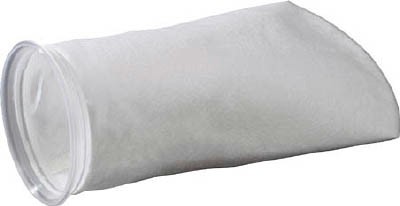

SSFB-S-PP |
φ178×457L |
ポリプロピレン不織布 |
80 |
0.14〜0.21 |
1,5,10,25,50,100,200 |
SSFB-L-PP |
φ178×813L |
|
|
適用流体 |
|
酸・アルカリ水溶液、メッキ液、工業用水、冷却水、洗浄用水 |
|
専用ハウジング:SSHシリーズ |
|
型式表示 型式-公称濾過精度 例) SSFB-S-PP-005(5μmの場合) |
|
|
バッグフィルター用ハウジング(SSシリーズ) |
|
|
バッグフィルター用ハウジング |
|
フィルターハウジング仕様(1本入) |
 |
型式 |
BGFH□1A-20 |
BGFH□1B-20 |
使用圧力 |
MAX:.0.5Mpa |
使用温度 |
MAX:80℃ |
最大流量 |
400L/min |
材質 |
SUS304 |
接続口径 |
Rc2 |
内容積 |
19L |
31L |
質量 |
19Kg |
23Kg |
本数 |
1本 |
バッグサイズ |
φ190×440L |
φ190×770L |
|
|
|
|
フィルターハウジング仕様(3本、5本入) |
 |
型式 |
BGFH□3A-40 |
BGFH□3B-40 |
BGFH□5A-60 |
BGFH□5B-60 |
使用圧力 |
MAX:.0.5Mpa |
使用温度 |
MAX:80℃ |
最大流量 |
1200L/min |
2000L/min |
材質 |
SUS304,SS400 |
接続口径 |
4BJIS10KFF |
6BJIS10KFF |
内容積 |
104L |
156L |
214L |
307L |
質量 |
170Kg |
190Kg |
270Kg |
315Kg |
本数 |
3本 |
5本 |
バッグサイズ |
φ190×440L |
φ190×770L |
φ190×440L |
φ190×770L |
|
|
|
型式表示記号 |
BGFH |
S |
1 |
A |
- |
20 |
- |
□ |
|
(1) |
(2) |
(3) |
|
(4) |
|
(5) |
|
(1)材質 |
|
(2)フィルター本数 |
|
(3)フィルター長さ |
号 |
容器材質 |
ガスケット、Oリング |
適用機種 |
BGFH□1 |
BGFH□3 |
BGFH□5 |
S |
SUS304 |
NBR |
● |
● |
● |
C |
SS400 |
− |
● |
● |
L |
SUS304 |
FKM |
● |
● |
● |
R |
SS400 |
− |
● |
● |
|
|
記号 |
フィルター本数 |
1 |
1本(BGFH□1) |
3 |
3本(BGFH□3) |
5 |
5本(BGFH□5) |
|
|
記号 |
フィルター長さ |
A |
φ190×440L |
B |
φ190×770L |
|
|
(4)接続口径 |
|
(5)オプション |
記号 |
接続口径 |
適用機種 |
20 |
Rc2 |
BGFH□1 |
40 |
4B JIS10KFF |
BGFH□3 |
60 |
6B JIS10KFF |
BGFH□5 |
|
|
記号 |
オプション |
適用機種 |
BGFH□1 |
BGFH□3 |
BGFH□5 |
無記号 |
なし |
● |
● |
● |
D |
フィルタ吊用ダビット |
● |
● |
● |
F |
相フランジ |
− |
● |
● |
L |
基礎ボルト(3本) |
● |
● |
● |
|
|
|
部品構成図 |

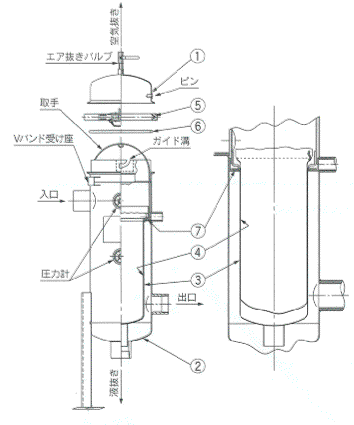

BGFH□1(1本入り) |
|

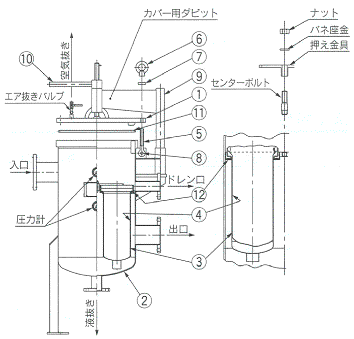

BGFH□3・5(3・5本入り) |
 |
|
 |
番号 |
部品名 |
材質 |
数量 |
1 |
カバー |
SUS304 |
1 |
2 |
フィルターケース |
SUS304 |
1 |
3 |
バスケット |
1SUS304 |
1 |
4 |
フィルター |
ポリエステル |
1 |
5 |
Vバンド |
SUS304 |
1 |
6 |
Oリング |
NBR、FKM |
1 |
7 |
ガスケット |
NBR、FKM |
1 |
|
|
番号 |
部品名 |
材質 |
数量 |
1 |
カバー |
SUS304 |
1 |
2 |
フィルターケース |
SUS304 |
1 |
3 |
バスケット |
1SUS304 |
3、5 |
4 |
フィルター |
ポリエステル |
3、5 |
5 |
蝶ボルト |
SF440A |
− |
6 |
アイナット |
SF440A |
− |
7 |
座金 |
SS400 |
− |
8 |
平行ピン |
S45C |
− |
9 |
リフタ |
SS400 |
− |
10 |
ハンドル |
SS400 |
− |
11 |
Oリング |
NBR、FKM |
1 |
12 |
ガスケット |
NBR、FKM |
3、5
|
|
|
