ポリプロピレンカートリッジフィルター

特長 ■溶融接着したポリプロピレンフィラメントより形成されており繊維の離脱、溶出分がほとんどありません。 ■耐薬品性に優れ、酸、アルカリ、および多くの有機溶媒に使用できます。 ■広い有効濾過面積によって粒子状物質の捕集量を多くしているため長い濾過寿命が得られます。 用途 ■超純水、溶媒、化学薬品およびプロセスガスの濾過。 分野 食品関連分野、製薬・化粧品分野、化学工業品分野、電子工業分野 仕様 本体：ポリプリピレン　フィルター：ポリプリピレン　 形状コード：F、M（形状コードは下記参照）　標準ガスケット、Oリング：エチレンプロピレンゴム（コードE）

品名 CFTCP-1 CFTCP-3 CFTCP-7 CFTCP-10 CFTCP-30 孔径（μm） 1 3 7 10 30 有効濾過面積（cm2/250mmタイプ） 4200 5600 4200 5000 6200 最大使用差圧 0.49Mpa（25℃） 最高使用温度 80℃

カートリッジフィルターの寸法

寸法 250mm 500mm 750mm 1000mm コード番号 S D T Q

ガスケット、Oリング（オプション）

材質 エチレンプロピレン（標準） EPDM クロロプレン NBR シリコーン FPM PTFE FEPジャケット コード番号 E D N B S V H F

型式表示　CFTCP-孔径-カートリッジフィルターの寸法-フィルター形状-Oリング材質　例）CFTCP-1-S-F-E

ポリプロピレンカートリッジフィルター

特長 ■溶融接着したポリプロピレンフィラメントより形成されており繊維の離脱、溶出分がほとんどありません。 ■耐薬品性に優れ、酸、アルカリ、および多くの有機溶媒に使用できます。 ■CFTCPタイプよりも濾層が厚くデプス効果が期待できるフィルターです。(1層プリーツ成形） 用途 ■超純水、溶媒、化学薬品およびプロセスガスの濾過。 分野 食品関連分野、製薬・化粧品分野、化学工業品分野、電子工業分野 仕様 本体：ポリプリピレン　フィルター：ポリプリピレン　 形状コード：F、M（形状コードは下記参照）　標準ガスケット、Oリング：エチレンプロピレンゴム（コードE）

品名 CFTCPE-3 CFTCPE-10 CFTCPE-30 孔径（μm） 3 10 30 有効濾過面積（cm2/250mmタイプ） 3700 最大使用差圧 0.49Mpa（25℃） 最高使用温度 80℃

カートリッジフィルターの寸法

寸法 250mm 500mm 750mm 1000mm コード番号 S D T Q

ガスケット、Oリング（オプション）

材質 エチレンプロピレン（標準） EPDM クロロプレン NBR シリコーン FPM PTFE FEPジャケット コード番号 E D N B S V H F

型式表示　CFTCPE-孔径-カートリッジフィルターの寸法-フィルター形状-Oリング材質　例）CFTCPE-3-S-F-E

ポリプロピレンカートリッジフィルター（サブミクロンタイプ）

特長 ■溶融接着したポリプロピレンフィラメントより形成されており繊維の離脱、溶出分がほとんどありません。 ■耐薬品性に優れ、酸、アルカリ、および多くの有機溶媒に使用できます。 ■繊維径が細く空隙率の高いフィルターを複層とし、また有効濾過面積を大きくしていますので抵抗が低く長い濾過寿命が得られます。 用途 ■超純水、溶媒、化学薬品およびプロセスガスの濾過。 分野 食品関連分野、製薬・化粧品分野、化学工業品分野、電子工業分野 仕様 本体：ポリプリピレン　フィルター：ポリプリピレン　 形状コード：F、M（形状コードは下記参照）　標準ガスケット、Oリング：エチレンプロピレンゴム（コードE）

品名 CFTCP-LX CFTCP-JX CFTCP-HX CFTCP-FX フィルター構成(枚) 3 2 2 2 有効濾過面積（cm2/250mmタイプ） 3300 4500 4200 5100 最大使用差圧 0.49Mpa（25℃） 最高使用温度 80℃

粒子捕捉性能

品名 粒子径 空気中0.3μmDOP捕捉性能 0.2μm 0.48μm 0.65μm 0.8μm 1μm 2μm 3μm CFTCP-LX 45% 90% 98% ＞99% 99.9999% CFTCP-JX 60% 80% 94% ＞99% 99.999% CFTCP-HX 70% 93% ＞99% 99.99% CFTCP-FX 30% 60% 95% ＞99% 99.84%

カートリッジフィルターの寸法

寸法 250mm 500mm 750mm 1000mm コード番号 S D T Q

ガスケット、Oリング（オプション）

材質 エチレンプロピレン（標準） EPDM クロロプレン NBR シリコーン FPM PTFE FEPジャケット コード番号 E D N B S V H F

型式表示　CFTCP-LX-カートリッジフィルターの寸法-フィルター形状-Oリング材質　例）CFTCP-LX-S-F-E

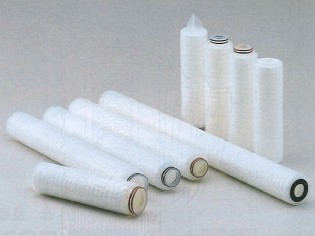

PTFEカートリッジフィルター

特長 ■PTFEフィルターとポリプロピレンから構成されております。 ■耐薬品性に優れ、酸、アルカリ、および多くの有機溶媒に使用できます。 ■広い有効濾過面積によって粒子状物質の捕集量を多くしているため長い濾過寿命が得られます。 用途 ■有機溶剤の精密濾過。フォトレジストなどの機能性樹脂の濾過。 分野 食品関連分野、製薬・化粧品分野、化学工業品分野、電子工業分野 仕様 本体：ポリプリピレン　フィルター：PTFE　 形状コード：F、M（形状コードは下記参照）　標準ガスケット、Oリング：エチレンプロピレンゴム（コードE）

品名 CFTCF-005 CFTCF-010 CFTCF-020 CFTCF-050 CFTCF-100 孔径（μm） 0.05 0.10 0.20 0.50 1.000 有効濾過面積（cm2/250mmタイプ） 9200 9200 7000 7000 7200 最大使用差圧 0.39Mpa（25℃） 最高使用温度 80℃

カートリッジフィルターの寸法

寸法 250mm 500mm 750mm 1000mm コード番号 S D T Q

ガスケット、Oリング（オプション）

材質 エチレンプロピレン（標準） EPDM クロロプレン NBR シリコーン FPM PTFE FEPジャケット コード番号 E D N B S V H F

型式表示　CFTCF-孔径-カートリッジフィルターの寸法-フィルター形状-Oリング材質　例）CFTCF-020-S-F-E

カートリッジフィルターの形状

コードF コードM

ポリプロピレンワインドカートリッジフィルター

特長 ■ポリプロピレンまたはステンレスのコアにワインディングした離脱繊維の少ないフィルターです。 ■耐薬品性に優れ、強酸、強アルカリ、および多くの有機溶媒に使用できます。 用途 ■石油化学、一般化学工業における各種中間体および製品の濾過。 ■合成樹脂、塗料業界における樹脂、塗料などの高粘性液体の濾過。 ■メッキ業界における強酸、強アルカリ溶液の濾過。 ■食品、飲料、醸造業界における用水、シロップ、香料、食品油などの濾過。

品名 CFTCW-□N-PPS CFTCW-□N-PPD CFTCW-□N-PPT CFTCW-□N-PSS 孔径（μm） 0.5、0.8、1、3、5、10、25、50、75、100、150 最大使用差圧 0.49Mpa（25℃） 最高使用温度 80℃ フィルター材質 ポリプロピレン コア材質 ポリプロピレン SUS304 寸法（mm） 250 500 750 1000

品名の□内には孔径を記入

ポリプロピレンフィルターハウジング

特長 ■高純度ポリプロピレン樹脂を使用しているためハウジングからの溶出がほとんどなく高純度薬品や超純水などの濾過に使用できます。 ■ハウジング内部表面が平滑であるため微粒子・微生物の滞留や付着が起りにくくサニタリー性に優れています。 ■耐薬品性に優れ、酸、アルカリ、および多くの有機溶媒に使用できます。 ■フィルターハウジングは各カートリッジフィルター形状に対応できます。 用途 ■超純水、有機溶剤、酸・アルカリ溶液、飲料、メッキ液、油、ペイントなどの濾過。

品名 FH1PP-1 FH1PP-2 フィルター形状 F M F M カートリッジ本数 250mm×1本 500mm×1本 適応カートリッジフィルター形状コード C、F（フラットガスケットDOE） およびCFTCWタイプ M、H、L （OリングSOE） C、F（フラットガスケットDOE） およびCFTCWタイプ M、H、L （OリングSOE） IN、OUTの形状 3/4PTF（3/4PTニップル付） 寸法 全高（mm） 340 594 直径（mm） 126 最高使用圧力 0.49MPa（25℃）、0.19MPa（60℃） 最高使用温度 60℃ 材質 ヘッド ポリプロピレン 胴 ポリプロピレン O-リング シリコーン（標準） ベント SUS304（プッシュボタン式） ドレンプラグ ポリプロピレン アダプター ポリプロピレン − ポリプロピレン − アダプタースリング SUS304（標準） − SUS304（標準） − 3/4PTニップル ポリプロピレン 重量（kg） 0.84 0.79 1.30 1.25

オプション

ガスケット、Oリング（オプション）

材質 シリコーン（標準） エチレンプロピレン FPM コード番号 S E V

圧力計（オプション）

コード番号 仕様 1 圧力計　IN側1コ（接液部　真鍮製1/8"）ヘッド側PTネジ加工 圧力計 SUS316接液部　φ40　0〜0.5Mpa 2 圧力計　IN、OUT側各1コ（接液部　真鍮製1/8"）ヘッド側PTネジ加工 3 圧力計　IN側1コ（接液部　SUS316製1/8"）ヘッド側PTネジ加工 4 圧力計　IN、OUT側各1コ（接液部　SUS316製1/8"）ヘッド側PTネジ加工

ハウジング用アクセサリー

FH1PP-1K FH1PP-2K FH1PP-L FH1PP-H FH1PP-B

品名 ステンレス置台 壁掛金具 締め具 FH1PP-1K FH1PP-2K FH1PP-L用 FH1PP-H（ヘッド用） FH1PP-B（ボウル用） 適用 FH1PP-1用 FH1PP-2用 FH1PP-1、FH1PP-2共用 FH1PP-1、FH1PP-2共用 材質 SUS304 SUS304 PVC

型式表示　FH1PP-1-フィルター形状-Oリング材質-圧力計オプション　例）FH1PP-1-F-S-オプション

ベント、アダプタースプリングのオプションはお問い合わせください。
