高精度カートリッジフィルター |
|
HEPOフィルター |
特長 |
■ろ過精度2、4、6、13μmのノーバインダー不織布を使用し99%以上の高精度なろ過を実現。 |
|
■ろ材からの繊維の流出や成分の溶出がほとんどありません。 |
|
■PTFEパッキンを使用していますので幅広い液体に使用可能です。 |
|
|
|
|
|
|
|
|
|
適用流体表 |
分類 |
名称 |
水 |
水道水、工業用水、蒸留水
イオン交換水、純水、超純水 |
アルコール |
イソプロピルアルコール(I.P.Aプロパノール)
エチルアルコール(エタノール)
メチルアルコール(メタノール)
ブチルアルコール(ブタノール)
エチレングリコール |
炭化水素 |
石油エーテル、石油ベンジン |
エステル |
酢酸メチル、酢酸エチル、アクリル酸メチル |
油、燃料油 |
作動油、潤滑油、軽油
灯油(ケロシン)、切削油、研削油 |
その他 |
アンモニア(10%溶液)、エチルエーテル
イソプロピルエーテル |
|
|
仕様 |
|
型式表示 |
濾過精度μm(濾過効率99%) |
2 |
4 |
6 |
13 |
濾過面積(cu) |
長さ |
117mm |
1890 |
2310 |
2090 |
2490 |
246mm |
4250 |
5200 |
4700 |
5600 |
496mm |
8500 |
10400 |
9400 |
11200 |
耐熱温度(℃) |
80 |
材質 |
ろ材 |
ポリエステル(ノーバインダー) |
補強材 |
ポリプロピレン |
その他 |
ポリプロピレン |
耐圧強度 |
0.5Mpa at 20℃ 0.125Mpa at 80℃ |
パッキン |
PTFE |
|
|
|
(1)サイズ記号 |
(2)ろ過精度記号 |
100 |
PFH100用(117L) |
200 |
PFH200用(246L) |
300 |
PFH300用(496L) |
|
002 |
2μm |
004 |
4μm |
006 |
6μm |
013 |
13μm |
|
注1) 適用ハウジングはPFHシリーズのみ |
|
|
|
|
|
オーダーメイド |
HEPOフィルター(PET) |
|
|
|
特長 |
■幅広い流体の高精度ろ過(99%以上)に最適です。 |
|
|
型式表示 |
|
(1)ろ過精度記号 |
(2)パッキン材質記号 |
002 |
2μm |
004 |
4μm |
006 |
6μm |
013 |
13μm |
|
N |
NBR |
V |
FKM |
P |
PTFE |
C |
CR(クロロプレンゴム) |
|
|
|
|
|
HEPOフィルター(PP) |
|
|
|
特長 |
■全てポリプロピレンで構成されアルカリおよび有機溶剤等に最適です。 |
|
■繊維自体を直接溶融接着し接着剤は一切使用してませんので繊維の離脱や溶出分がありません。 |
|
仕様 |
|
型式表示 |
材質 |
PP |
使用温度(℃) |
0〜80 |
濾過精度(μm) |
2、4、6、13 |
耐差圧 |
0.5Mpa 25℃ |
推奨流量(L/min) |
20 |
サイズ |
φ70×250L |
パッキン材質(選択) |
NBR、FKM、PTFE、EPR、S(シリコン) |
適用ハウジング:QFH、FHシリーズ |
|
|
(1)ろ過精度記号 |
(2)パッキン材質記号 |
002 |
2μm |
004 |
4μm |
006 |
6μm |
013 |
13μm |
|
N |
NBR |
V |
FKM |
P |
PTFE |
E |
EPR |
S |
シリコン |
|
|
|
|
|
|
メンブランフィルター |
特長 |
■ろ過精度0.2、0.4μmのスーパーエンプラ樹脂を使用し99.9%以上の高精度なろ過を実現。 |
|
■親水性のろ材を使用しているので親水処理は不要です。 |
|
■ろ材が高空隙率低圧力降下なのでろ過寿命が長い。(0.2μmはダスト保持量90g) |
|
|
|
|
|
|
|
|
|
適用流体表 |
分類 |
0.2μm |
0.4μm |
水 |
蒸留水、イオン交換水、純水、超純水 |
アルコール |
エチルアルコール(エタノール)、メチルアルコール(メタノール)
ブチルアルコール(ブタノール)、プロピルアルコール |
炭化水素 |
*ベンゼン、*ヘキサン |
*ベンゼン、*ヘキサン、*トルエン、*キシレン |
エーテル |
*シオキサン、*エチルエーテル |
*エチルエーテル |
アルカリ |
水酸化ナトリウム(10%)、水酸化カリウム(10%)
アンモニア水(28%) |
*アンモニア水(28%) |
アルデヒド |
ホルムアルデヒド(35%) |
*ホルムアルデヒド(35%) |
*温度条件により使用可 |
|
|
仕様 |
|
型式表示 |
濾過精度μm(濾過効率99%) 注1) |
0.2 |
0.4 |
濾過面積(cu) |
長さ |
247mm |
4000 |
6200 |
495mm |
8000 |
12400 |
耐熱温度(℃) |
80 |
材質 |
ろ材 |
ポリエーテルサルホン |
セルローズアセテート&ポリエステル |
補強材 |
ポリプロピレン |
ポリエステル |
その他 |
ポリプロピレン |
ポリプロピレン |
耐圧強度 |
0.5Mpa at 20℃ 0.125Mpa at 80℃ |
比抵抗回復性 注2) |
60分 at 10L/m |
- |
その他 |
100L/4000cu純水洗浄 |
- |
パッキン |
PTFE |
|
|
|
(1)サイズ記号 |
(2)ろ過精度記号 |
200 |
PFH200(247L) |
300 |
PFH300(495L) |
|
|
|
注1) ろ過精度:超純水、ΔP=0.01Mpa時の流量で試験 |
注2) 比抵抗回復性:超純水、18MΩ・cmに回復するまでの時間 |
注3) 適用ハウジングはPFHシリーズのみ |
|
|
|
|
|
オーダーメイド |
メンブランP・Pフィルター |
|
|
|
特長 |
■幅広い洗浄液(アルカリ系)の高精度ろ過(99%以上)に最適です。 |
|
|
型式表示 |
|
(1)ろ過精度記号 |
(2)パッキン材質記号 |
|
|
|
|
|
|
P・Pデプスフィルター |
|
|
|
特長 |
■ポリプロピレンとポリエチレンで構成されいるので各種洗浄液に幅広く対応可能。 |
|
■繊維自体を直接溶融接着し接着剤は一切使用してませんので繊維の離脱や溶出分がありません。 |
|
仕様 |
|
型式表示 |
材質 |
PP、PE |
使用温度(℃) |
0〜60 |
濾過精度(μm) |
1、3、5、10、25、50、75 |
耐差圧 |
0.2Mpa |
圧損(Mpa) |
0.01〜0.02 |
推奨流量(L/min) |
30 |
サイズ |
φ65×125L、φ65×250L、φ65×500L |
適用ハウジング:QFH、FHシリーズ |
|
|
(1)フィルター長(L)記号 |
(2)ろ過精度記号 |
100 |
125mm |
200 |
250mm |
300 |
500mm |
|
001 |
1μm |
003 |
3μm |
005 |
5μm |
010 |
10μm |
025 |
25μm |
050 |
50μm |
075 |
75μm |
|
|
|
|
|
|
|
高精度フィルター用ハウジング |
|
|
特長 |
■接液部材質にSUS316とPTFEを使用しクランプリング方式の採用により内部発塵がありません。 |
|
■シンプルな構造と電解研磨でケース内の液溜まりを防止。 |
|
仕様 |
|
型式表示 |
型式 |
PFH100 |
PFH200 |
PFH300 |
組込フィルタ数(フィルタ長さmm) |
1(125) |
1(250) |
1(500) |
使用圧力 |
MAX.1Mpa |
使用温度 |
MAX.80℃ |
適用流体 |
各種液体(適用流体表参照) |
接続口径 Rc |
3/8、1/2、3/4、1 |
材質 |
ハウジング |
SUS316(電解研磨) |
パッキン |
PTFE |
質量(kg) |
2.6 |
3.2 |
4.3 |
内容積(L) |
1.0 |
1.8 |
3.3 |
|
|
|
(1)フィルター長(L)記号 |
(2)接続口径記号 |
100 |
125mm |
200 |
250mm |
300 |
500mm |
|
03 |
Rc3/8 |
04 |
Rc1/2 |
06 |
Rc3/4 |
10 |
Rc1 |
|
|
オプション:締付工具FPHT410S |
|
|
|
|

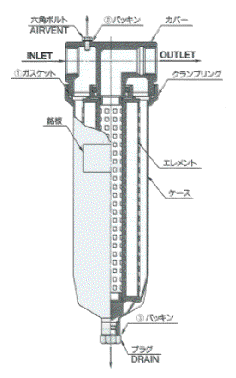

部品構成図 |
|

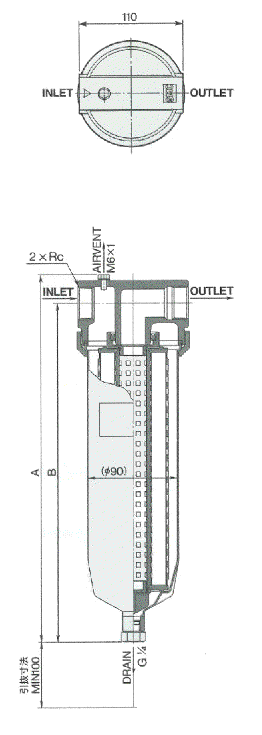

寸法図 |
|
|
PFH100.200 |
|

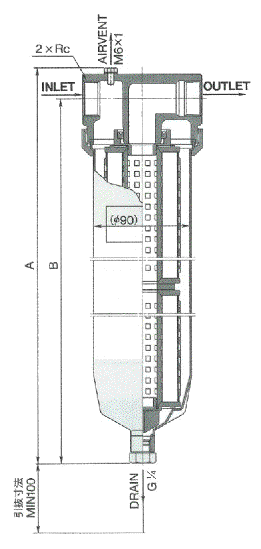

PFH300 |
|
|
|
|
|
|
|
型式 |
フィルター長さ |
接続口径Rc |
A |
B |
PFH100 |
φ70×117L |
3/8、1/2 |
235 |
211 |
3/4、1 |
240 |
PFH200 |
φ70×246L |
3/8、1/2 |
364 |
340 |
3/4、1 |
369 |
PFH300 |
φ70×496L |
3/8、1/2 |
615 |
591 |
3/4、1 |
620 |
|
|
|
