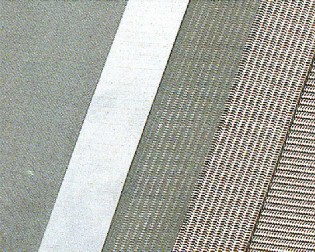

| 積層焼結ワイヤーメッシュフィルター |
|
 |
 |
| 1層(保護メッシュ) |
5層(補強メッシュ) |
|
| 特長 |
■ステンレス金網を積層し接点間を金属融合させた多孔質（ポーラス）な金属体です。 |
|
■各層のワイヤーメッシュによって互いに分断しますので微細で均一な濾過構造が形成されます。 |
|
■ワイヤーメッシュを構成する線が互いに融着しているため高い圧力下でも目ずれを起こしません。 |
|
■洗浄性に優れ繰り返し再生して使用できます。 |
|
■耐食・耐熱性・耐圧性に優れます。 |
|
|
|
| 用途 |
■濾過に使用される範囲はきわめて広く各種流体中の不純物除去に用いられます。（一般気体、水、各種油類） |
|
■音エネルギーを吸収し、消音効果を持っています。 |
|
■各種用途でガス抜きの目的で用いられます。 |
|
|
| 使用目的 |
| 液体・ポリマー（粘体）・気体・粉体のろ過、粉体輸送、整粒、発泡作用、給気・排気・散気、整流、消音、流動床(乾燥) |
|
|
 |
| 1層 |
|
保護層 |
保護ワイヤーメッシュ |
| 2層 |
|
濾過制御層 |
基本ワイヤーメッシュ（濾過粒度決定） |
| 3層 |
|
保護層 |
保護ワイヤーメッシュ(4・5層への分流) |
| 4層 |
|
補強層 |
補強ワイヤーメッシュ |
| 5層 |
|
補強層 |
補強ワイヤーメッシュ |
|
|
|
| 標準仕様 |
| 標準材質：SUS316L |
| 標準寸法：500×1000mm、1000×1000mm、1200×1200mm |
| 連続使用温度：480℃ |
| 濾過粒度（μm） |
0.3、0.5、2、5、10、20、40、75、100、150、200 |
| 厚 み（mm） |
1.7(1.5〜1.8) |
|
|
 |
|
| 主な形状と商品 |
| 形状：円板、角板、円筒、円筒底付、円筒口金付 |
| 仕上：切断加工（シャーリング）、曲加工、溶接加工、機械加工、成形加工 |
| 加工：フチ加工、加工品エレメント |
| 種類：シート形(パネル)、ディスク形、口金ネジ付、ラインフィルター、カートリッジフィルター、脱気フィルター |
| 特注加工品につきましてはお問合せください。 |
|
|
|
