| 画期的・高効率カートリッジフィルター濾過装置 |
|
 |
| 液体から重い粒子を遠心分離 |
| 液体はフィルターの外室に沿って回転流となって入ってきます。この流れパターンは砂・錆・石・金属粉の様な重い粒子を液体から分離するための遠心力を発生します。重い粒子はフィルターの外室の底に沈降し手動・自動で取り除かれます。重い粒子は回転流を続けながら内室へと入っていきます |
|
| 軽い粒子のためのアップカートリッジ濾過と鋭角襞 |
| 軽い粒子は、フィルター内室で深い鋭角の襞を持つフィルターカートリッジ（特許）によって除去されます。液体の力がカートリッジに加わると襞がはためき、粒子を襞の表面で均一に分散させます。それによってフィルター性能が良くなりフィルターの寿命の延長とコスト削減につながります。フィルターエレメントは広範囲なミクロン規格があり広範囲な用途でご使用いただけます。また、どの規格のフィルターも洗浄・再利用できます。 |
|
|
| 特長 |
■深い襞付フィルターのため多くの異物および微粒子を除去するので長時間濾過できる。 |
|
■粒子分の高い液体の精密濾過も1台で対応できる。 |
|
■洗浄・再利用できるカートリッジ方式のため保守費用が軽減できる。 |
|
■濾過面積が大きく、流量あたりのトータルコストを低減できる。 |
| 用途 |
■排水濾過、飲料水、ミネラルウォーター、冷却水濾過、食用油濾過、プール水濾過、温泉などの浴槽水濾過 |
|
■純水装置前濾過、プロセス水前濾過、小規模浄水装置前濾過、地下水・工業水濾過 |
|
|
| フィルターシステム |
 |
|
 |
|
 |
|
 |
| システム全体 |
|
液体流と分離粒子物 |
|
遠心力効果 |
|
深い鋭角な襞 |
|
|
| 優れた能力 |
 |
|
 |
|
 |
| フィルターハウジングの内室断面 |
|
洗浄・再利用可能 |
|

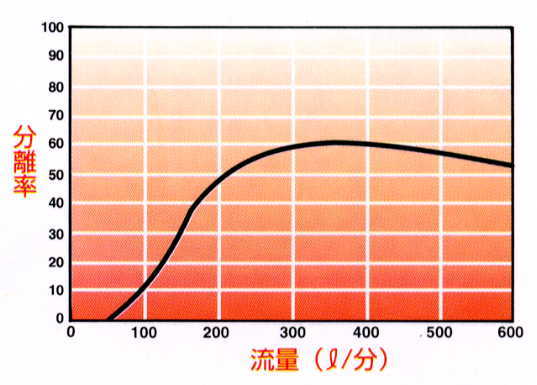

濾過能力（テスト粒子は砂） |
|
|
|
|
HHUR-170-HP |
|
|
| 仕様 |
| 構造 |
304ステンレス鋼研磨仕上 |
| 最高使用圧力 |
10㎏/ｃ㎡（本体） |
| 使用温度範囲 |
60℃以下 |
| ガスケット |
EPDM |
| 濾過精度 |
0.35、1、5、20、50、100、150μm |
| フィルター材質 |
PVC、ポリエステル（標準品）、ポリプロピレン沙布（1μm絶対精度）、FDA適合品 |
| オプション |
耐食コーティング ANSI/NSF Standard 61(飲料水要素)保証 |
| 濾過流量 |
200～600L/min |
|
|
| モデル別流量 |
 |
|
 |
|
 |
|
|
|
|
| モデル |
流量(最大) |
| HHUR-40-HP |
200L/min |
| HHUR-90-HP |
400L/min |
| HHUR-170-HP |
600L/min |
|
| HHUR-40-HP |
|
HHUR-90-HP |
|
HHUR-170-HP |
|
|
|
|
|
|
|
| 寸法図 |
 |
|
| 型番 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
接続口径 |
ドレン口径 |
重量(Kg) |
| HHUR-40-HP |
495 |
365 |
φ330 |
324 |
87 |
2B NPT |
1B NPT |
18 |
| HHUR-90-HP |
759 |
365 |
φ330 |
450 |
87 |
2B NPT |
1B NPT |
24 |
| HHUR-170-HP |
1029 |
365 |
φ330 |
600 |
87 |
2B NPT |
1B NPT |
30 |
|
|
|
| フィルターメディア |
 |
|
 |
|
| 型式 |
寸法(mm) |
| HHUR-40-FM |
φ197×245 |
| HHUR-90-FM |
φ197×496 |
| HHUR-170-FM |
φ197×781 |
|
|
| 濾過精度：0.35、1、5、20、50、100、150μm |
| 例）フィルターメディアサイズ-濾過精度 |

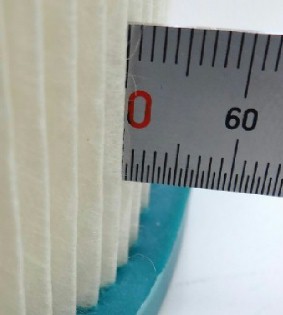

| HHUR-40-FM-100 |
|
|
|
襞の深さは50mm |
|
|
|
|
フィルターメディアは溶接加工 |
|
|
|
|
|
