| 金属不織布フィルター |
|
|
|
| 特長 |
■ミクロン単位の金属繊維からなる不織布タイプの焼結体です。 |
|
■表面濾過ではなく内部濾過構造をとります。 |
|
■空間率が高いため濾過抵抗が小さく異物捕集量が大きいフィルターです。 |
|
■金属繊維の複雑な3次元構造を形成していますのでゲルの分断も可能です。 |
|
■耐食・耐熱性・耐圧性に優れます。 |
|
■逆洗などで再生できます。 |
|
|
|
| 用途 |
■内部濾過濾材のためポリマーの濾過においてはゲルの分断も可能です。 |
|
■重合前のモノマーの濾過など低い圧力で使用される用途においてはその性能を発揮します。 |
|
|
| 使用目的 |
| 液体・ポリマー（粘体）のろ過 |
|
| 標準仕様 |
| 標準材質：SUS316L |
| 標準寸法：750×1180mm、1180×1500mm |
| サポートメッシュ |
| 無記号：なし |
| Sタイプ：片面補強 |
| SSタイプ：両面補強 |
| 補強網：S-mesh：φ0.125×48mesh |
|
| 型式表示 タイプ－濾過粒度－サイズ－サポートメッシュ 例） AL3-3-300×300-SS（両面補強） |
|
| AL3タイプ（標準タイプ） |
| 表面にプレフィルターの層を持つため高い異物捕集量を実現できます。(ポリマー濾過においてはゲル分断) |
| 濾過粒度（μm） |
厚み（mm） |
空間率（%） |
異物捕集量（mg/c㎡) |
| 3 |
0.37 |
67 |
7.2 |
| 5 |
0.37 |
80 |
6.51 |
| 7 |
0.29 |
74 |
5.06 |
| 10 |
0.34 |
78 |
6.89 |
| 15 |
0.38 |
80 |
10.41 |
| 20 |
0.51 |
82 |
12.06 |
| 25 |
0.62 |
79 |
17.2 |
| 30 |
0.62 |
79 |
21.12 |
| 40 |
0.62 |
76 |
24.11 |
| 60 |
0.65 |
86 |
36.57 |
|
 |

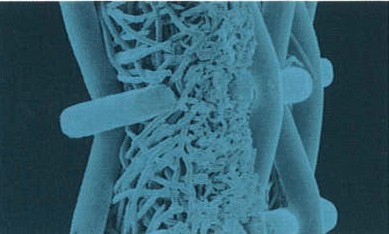

| AL断面 |
| （左側が流入側、両面補強付） |
|
|
| BL3タイプ |
| 低粘度用でALタイプに比べ厚みが薄く表面濾過に近いタイプ。 |
| 濾過粒度（μm） |
厚み（mm） |
空間率（%） |
異物捕集量（mg/c㎡) |
| 5 |
0.16 |
77 |
4 |
| 10 |
0.2 |
81 |
4.6 |
| 15 |
0.2 |
81 |
4.7 |
| 20 |
0.2 |
81 |
6.1 |
| 40 |
0.36 |
90 |
14.6 |
| 60 |
0.3 |
86 |
21.5 |
|
 |

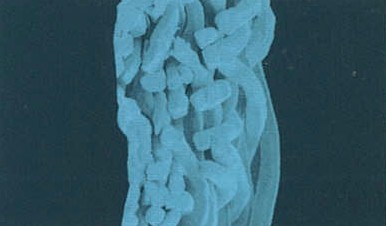

| BL断面 |
|
|
| CL3タイプ |
| 高い空間率を持つため優れた異物捕集量が特長です。(重合前モノマー濾過) |
| 濾過粒度（μm） |
厚み（mm） |
空間率（%） |
異物捕集量（mg/c㎡) |
| 5 |
0.84 |
86 |
12.99 |
| 11 |
0.76 |
85 |
10.3 |
| 15 |
0.79 |
85 |
9.91 |
| 22 |
0.79 |
86 |
21.42 |
| 25 |
0.82 |
86 |
17.23 |
| 30 |
0.8 |
86 |
19.05 |
| 40 |
0.8 |
86 |
28.14 |
|
|
| CL4タイプ |
| 高い流体圧力に対して耐圧縮性が向上。 |
| 濾過粒度（μm） |
厚み（mm） |
空間率（%） |
異物捕集量（mg/c㎡) |
| 5 |
0.42 |
73 |
6.43 |
| 7 |
0.42 |
73 |
9.5 |
| 10 |
0.42 |
73 |
8.9 |
| 15 |
0.42 |
73 |
9.29 |
| 20 |
0.42 |
73 |
12.32 |
| 25 |
0.48 |
73 |
12.06 |
|
|
| DL4タイプ |
| CL4よりさらに高い流体圧力に対して耐圧縮性が向上。(高粘土ポリマー濾過) |
| 濾過粒度（μm） |
厚み（mm） |
空間率（%） |
異物捕集量（mg/c㎡) |
| 2 |
0.38 |
51 |
2.2 |
| 3 |
0.69 |
73 |
6.8 |
| 5 |
0.67 |
72 |
7.74 |
| 7 |
0.67 |
72 |
10.5 |
| 9 |
0.67 |
72 |
7.51 |
| 12 |
0.67 |
72 |
12.8 |
| 15 |
0.67 |
72 |
9.13 |
| 19 |
0.67 |
72 |
13.42 |
| 25 |
0.84 |
70 |
|
| 30 |
0.76 |
75 |
12.75 |
| 40 |
0.75 |
75 |
24.52 |
|
|
|
| 主な形状と商品 |
| 形状：円板、角板、円筒、円筒底付、円筒口金付 |
| 仕上：切断加工（シャーリング）、曲加工、溶接加工、機械加工、成形加工 |
| 加工：フチ加工、加工品エレメント |
| 種類：シート形(パネル)、ディスク形、口金ネジ付、ラインフィルター、カートリッジフィルター、脱気フィルター |
| 特注加工品につきましてはお問合せください。 |
|
|
|
