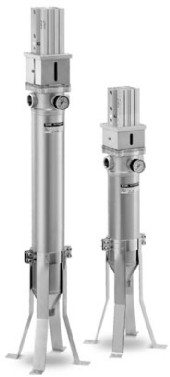

プレートスクリーンフィルター |
 |
|
特長 |
■ろ過プレートとウェーブワッシャを交互に積み重ねた構造で逆洗し再生が可能です。 |
|
■逆洗・再生が可能なのでフィルタの交換作業が不要です。 |
|
■自動洗浄システムでフィルタの目詰まり時に自動でフィルタ洗浄できます。 |
仕様 |
適用流体:水系、クーラント液、石油系、アルカリ系 |
|
最大処理流量:40〜300L/min |
|
濾過精度:5μm、20μm |
|
|
|
作動原理 |
圧縮時 |
|
拡開時 |
 |
|
 |
濾過プレートとウェーブワッシャとのスキマで異物を濾過。 |
|
圧縮を解除すると濾過プレートとウェーブワッシャのスキマがひろがります。 |
|
|
フィルタの種類と構造 |

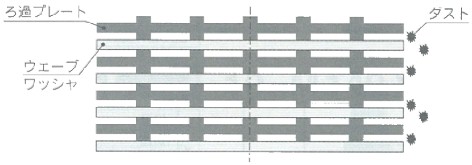

円筒型 |
|

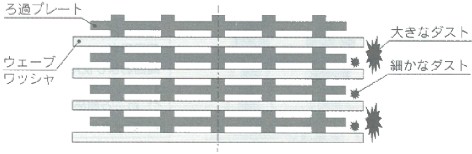

段差型 |
 |
|
 |
ダスト粒子分布が狭い場合に適します。 |
|
ダスト粒子分布が広い場合に適します。(2段濾過) |
|
|
濾過運転時および逆洗時の作動原理 |

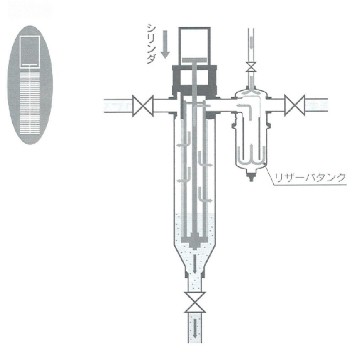

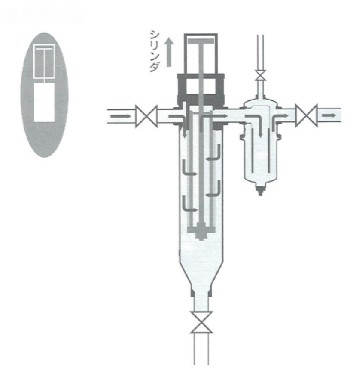

PF1シリーズ |
濾過運転時 |
|
|
|
逆洗時 |
 |
|
|
|
 |
シリンダで圧縮された状態で流体を濾過 |
|
|
|
シリンダが下降するとスクリーンが拡開状態となる |
|
|

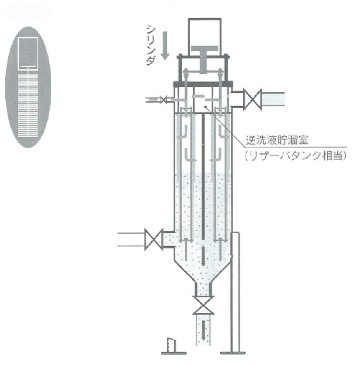

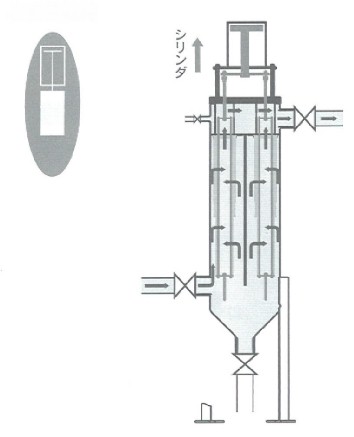

PF4シリーズ |
濾過運転時 |
|
|
|
逆洗時 |
 |
|
|
|
 |
シリンダで圧縮された状態で流体を濾過 |
|
|
|
シリンダが下降するとスクリーンが拡開状態となる |
|
|
バリエーション |
 |
|
 |
|
型式 |
PF1101 |
PF1111 |
PF1102 |
PF1112 |
PF4102 |
フィルタ寸法 |
φ65×250L |
φ65×500L |
使用流体 |
クーラント液、弱アルカリ洗浄液、切削油、工業用水 |
使用圧力 |
MAX1.0Mpa |
使用流体温度 |
MAX80℃ |
処理流量 |
40L/min |
80L/min |
250L/min |
接続口径 |
Rc1(IN、OUT、DRAIN) |
Rc2 |
材質 |
ケース、カバー:SUS304 Oリング:NBR/FKM |
フィルタ |
材質 |
SUS304 |
構造 |
円筒型 |
段差型 |
円筒型 |
段差型 |
円筒型 |
公称濾過精度 |
5μm、20μm |
5μm |
5μm、20μm |
5μm |
5μm、20μm |
耐差圧 |
0.6Mpa |
リザーバタンク容量 |
1.1L |
1.8L |
6L |
質量 |
13Kg |
12.5Kg |
15Kg |
14.5Kg |
65Kg |
|
PF4 |
|
PF1 |
|
オプション:リザーバタンク、ダスト回収フィルタ、自動洗浄システム |
|
|
|
|
PF4は本体に逆洗貯留室を本体に持つためリザーバタンクは不要です。 |
|
|
リザーバタンク |
 |
|
型式 |
PFR100N |
PFR100V |
PFR101N |
PFR101V |
タンク容量 |
1.1L |
1.8L |
タンク接続口径 |
Rc1 |
材質 |
ケース・カバー |
SUS304 |
Oリング |
NBR |
FKM |
NBR |
FKM |
質量 |
1.5Kg |
1.9Kg |
適用フィルタ |
PF11□1□(250L) |
PF11□2□(500L) |
|
|
|
ダスト回収フィルタ |
 |
|
型式 |
PFD100N |
PFD100V |
タンク接続口径 |
Rc1 |
材質 |
ケース・カバー |
SUS304 |
Oリング |
NBR |
FKM |
質量 |
7.5Kg |
公称濾過精度 |
149μm |
|
|
|

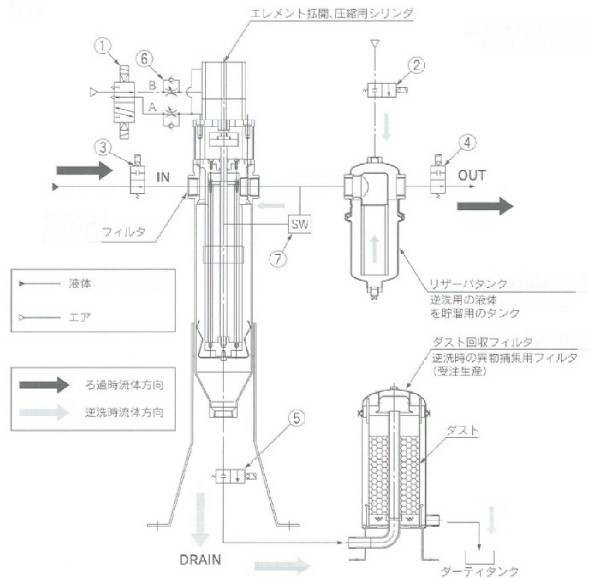

配管接続例PF1シリーズ |
 |
接続機器例 |
NO. |
名称 |
機器名 |
NO. |
名称 |
機器名 |
@ |
シリンダ駆動バルブ |
5ポートソレノイドバルブ |
D |
ドレンバルブ |
クーラントバルブ |
A |
エア導入バルブ |
プロセスバルブ |
E |
スピードコントローラ |
スピードコントローラ |
B |
IN側バルブ |
クーラントバルブ |
F |
差圧スイッチ |
差圧スイッチ |
C |
OUT側バルブ |
クーラントバルブ |
差圧コントローラ |
|
|

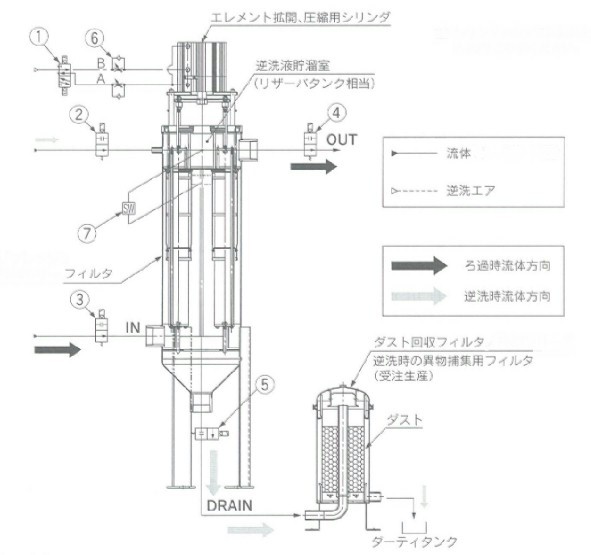

配管接続例PF4シリーズ |
 |
接続機器例 |
NO. |
名称 |
機器名 |
NO. |
名称 |
機器名 |
@ |
シリンダ駆動バルブ |
5ポートソレノイドバルブ |
D |
ドレンバルブ |
クーラントバルブ |
A |
エア導入バルブ |
プロセスバルブ |
E |
スピードコントローラ |
スピードコントローラ |
B |
IN側バルブ |
クーラントバルブ |
F |
差圧スイッチ |
差圧スイッチ |
C |
OUT側バルブ |
クーラントバルブ |
差圧コントローラ |
|
