PFA(四フッ化エチレン樹脂)フィルターホルダー・マルチフィルターホルダー

PFAフィルターホルダー(セット品)

特長

■接液部をPFA樹脂で構成されています。

■ほとんどの薬品、溶剤に対して高い耐性を示します。

■ほとんどの酸、アルカリ溶剤、有機溶剤、薬品などを汚染しません。

■tefzel製は高圧使用に適しています。

■注入口がオープンなタイプはエアモニタリング（PM2.5等）に適しています。

用途

■エアロゾルサンプリング、排気、ガス濾過

仕様

PFAモールド成形品：MAX0.17Mpa　使用温度：-17～93℃　オプション：Tefzel製(MAX0.45Mpa)　

チューブ接続型

チューブ状型

最大耐圧は66℃時で66℃から1℃上昇するごとに耐圧は6.9kpaづつ低下します。

型式	サイズ（mm)	接続方法	接続口径	材質	フィルター寸法 (mm)	耐圧強度（Mpa）	使用圧力（Mpa）
FH-P50-063	φ62×95	チューブ接続型	1/4(φ6.3)	PFA	φ50	MAX0.17	MAX0.05以下
FH-P50-127T	φ62×97	チューブ状型	1/2(φ12.7)	PFA		MAX0.17	MAX0.05以下
FHTZ-P50-063	φ62×95	チューブ接続型	1/4(φ6.3)	PFA Tefzel		MAX0.45	MAX0.1以下
FHTZ-P50-127T	φ62×97	チューブ状型	1/2(φ12.7)	PFA Tefzel		MAX0.45	MAX0.1以下

Tefzel製クランプは25%ガラス繊維で強化されています。

親水性の液体は漏れる場合があります。

チューブ接続型は直にチューブ接続、チューブ状型はエルボ、ユニオンなど継手接続にて展開可能。(3/8までのチューブは圧入可能)

組合せ構成部品

注入口+フィルター+格子+注出口+クランプ

フィルターホルダーオプション(50mm用)

注入口

■用途に合わせた各種形状。

■強く締めたい場合は締付用レンチをご使用ください。（別売り）

チューブ状型：1/2チューブ状、3/8チューブ状

チューブ接続型：1/4フェルールナット付、3/8フェルールナット付

管用ネジ型：1/4MNPTねじ(JIS管用テーパねじとは互換性がありません)

オープン型：オープンタイプ

オープン型

チューブ接続型

チューブ状型

管用ネジ型

注出口

■用途に合わせた各種形状。

チューブ状型：1/2チューブ状、3/8チューブ状

チューブ接続型：1/4フェルールナット付、3/8フェルールナット付

管用ネジ型：1/4MNPTねじ(JIS管用テーパねじとは互換性がありません)

管用ネジ型

チューブ接続型

チューブ状型

セット品以外のフィルターホルダーはお問合せください。

PVDF(ポリフッ化ビニリデン樹脂)・PFA(四フッ化エチレン樹脂)フィルターホルダー

	PVDF・PFA・Tefzelフィルターホルダー(セット品)
特長	■接液部をPFA樹脂で構成されています。
	■ほとんどの薬品、溶剤に対して高い耐性を示します。
	■2層～4層式は粗濾過と精密濾過を同時に行えます。
	■tefzel製は高圧使用に適しています。
	■注入口がオープンなタイプはエアモニタリング（PM2.5等）に適しています。
用途	■エアロゾルサンプリング、排気、ガス濾過

PVDFH-25SX

PFAH-47SX
PFAH-47-2SX

PFAH-47-3SX
PFAH-47-4SX

1層・2層式フィルターホルダー

品名		PVDFH-251SX	PVDFH-252SX	PFAH-47SX	PFATH-47SX	PFAH-47-2SX(2層式)
フィルター寸法（mm）		φ25	φ25	φ47	φ47	φ47
耐圧強度（Mpa）		0.45	0.45	0.17	0.45	0.17
材質		本体：PVDF	本体：PVDF	本体：PFA	本体：PFA クランプ：tefzel	本体：PFA
使用温度（℃）		-17～93℃
IN、OUTの形状	IN	1/8（φ3.17mm）チューブ	1/4（φ6.35mm）チューブ	1/4（φ6.35mm）チューブ	1/4（φ6.35mm）チューブ	1/4（φ6.35mm）チューブ
IN、OUTの形状	OUT	1/8（φ3.17mm）チューブ	1/4（φ6.35mm）チューブ	1/4（φ6.35mm）チューブ	1/4（φ6.35mm）チューブ	1/4（φ6.35mm）チューブ
接続方法		チューブ接続型	チューブ接続型	チューブ接続型	チューブ接続型	チューブ接続型
直径×長さ（mm）		φ38×55	φ38×55	φ62×95	φ62×95	φ62×100

最大耐圧は66℃時で66℃から1℃上昇するごとに耐圧は6.9kpaづつ低下します。

3層・4層式フィルターホルダー

品名		PFAH-47-3SX(3層式)	PFAH-47-4SX(4層式)
フィルター寸法（mm）		φ47	φ47
耐圧強度（Mpa）		0.17	0.17
材質		本体：PFA	本体：PFA
使用温度（℃）		-17～93℃
IN、OUTの形状	IN	1/4（φ6.35mm）チューブ	1/4（φ6.35mm）チューブ
IN、OUTの形状	OUT	1/4（φ6.35mm）チューブ	1/4（φ6.35mm）チューブ
接続方法		チューブ接続型	チューブ接続型
直径×長さ（mm）		φ62×105	φ62×111

最大耐圧は66℃時で66℃から1℃上昇するごとに耐圧は6.9kpaづつ低下します。

組合せ構成部品

PVDFH-25SX		PFAH-47SX

クランプ+注入口+フィルター+格子+注出口+クランプ		注入口+フィルター+格子+注出口+クランプ

組合せ構成部品

PFAH-47-2SX(2層式フィルターホルダー)

注入口+フィルター+格子+格子支持リング+フィルター+格子+注出口+クランプ

フィルターホルダーオプション(25mm用)

注入口

■用途に合わせた各種形状。

■強く締めたい場合は、締付用レンチをご使用ください。（別売り）

チューブ接続型：1/8フェルールナット付、1/4フェルールナット付

管用ネジ型：1/4MNPTねじ(JIS管用テーパねじとは互換性がありません)

オープン型：オープンタイプ

オープン型

チューブ接続型

管用ネジ型

注出口

■用途に合わせた各種形状。

チューブ接続型：1/8フェルールナット付、1/4フェルールナット付

管用ネジ型：1/4MNPTねじ(JIS管用テーパねじとは互換性がありません)

チューブ接続型

管用ネジ型

セット品以外のフィルターホルダーはお問合せください。

フィルターホルダーオプション(47mm用)

注入口

■用途に合わせた各種形状。

■強く締めたい場合は締付用レンチをご使用ください。（別売り）

チューブ状型：1/4チューブ状、1/2チューブ状、3/8チューブ状

チューブ接続型：1/4フェルールナット付、3/8フェルールナット付

管用ネジ型：1/4MNPTねじ(JIS管用テーパねじとは互換性がありません)

オープン型：オープンタイプ

オープン型

チューブ接続型

チューブ状型

管用ネジ型

注出口

■用途に合わせた各種形状。

チューブ状型：1/4チューブ状、1/2チューブ状、3/8チューブ状

チューブ接続型：1/4フェルールナット付、3/8フェルールナット付

管用ネジ型：1/4MNPTねじ(JIS管用テーパねじとは互換性がありません)

管用ネジ型

チューブ接続型

チューブ状型

セット品以外のフィルターホルダーはお問合せください。

チューブ接続型は直にチューブ接続、チューブ状型はエルボ、ユニオンなど継手接続にて展開可能。(3/8までのチューブは圧入可能)

Ultem(ポリエーテルイミド樹脂)フィルターホルダー

			ULtemフィルターホルダー(セット品)
		特長	■接液部をUltem樹脂で構成されています。
			■ほとんどの薬品、溶剤に対して高い耐性を示します。
			■耐熱性にすぐれ、高温下でも機械的強度が高い。
			■注入口がオープンなタイプはエアモニタリング（PM2.5等）に適しています。
		用途	■エアロゾルサンプリング、排気、ガス濾過
		仕様	Ultemモールド成形品：MAX0.07Mpa　MAX:：90℃
チューブ接続型	チューブ状型		最大耐圧は66℃時で66℃から1℃上昇するごとに耐圧は6.9kpaづつ低下します。

型式	サイズ（mm)	接続方法	接続口径	材質	フィルター寸法 (mm)	使用圧力（Mpa）
FH-U90-127	φ110×125	チューブ接続型	1/2(φ12.7)	Ultem	φ90	MAX0.05以下
FH-U90-127T	φ110×103	チューブ状型	1/2(φ12.7)	Ultem	φ90	MAX0.05以下

チューブ接続型は直にチューブ接続、チューブ状型はエルボ、ユニオンなど継手接続にて展開可能。(3/8までのチューブは圧入可能)

親水性の液体は漏れる場合があります。

組合せ構成部品

注入口+フィルター+格子+注出口+クランプ

フィルターホルダーオプション(90mm用)

注入口

■用途に合わせた各種形状。

■強く締めたい場合は、締付用レンチをご使用ください。（別売り）

チューブ状型：1/2チューブ状、5/8チューブ状

チューブ接続型：1/2フェルールナット付、3/4フェルールナット付

オープン型：オープンタイプ

オープン型

チューブ接続型

チューブ状型

注出口

■用途に合わせた各種形状。

チューブ状型：1/2チューブ状、5/8チューブ状

チューブ接続型：1/2フェルールナット付、3/4フェルールナット付

チューブ接続型

チューブ状型

セット品以外のフィルターホルダーはお問合せください。

フィルターホルダーオプション

フィルターホルダー締付用レンチセット

PFAFHR-0056

■締付用レンチセット(ガラス強化ポリプロピレン製)

47・50・90締付用レンチセット(2コ1セット)

ストッパー

■ガラスフラスコ用です。

■外径3/8ストレートチューブに適応します。

型式	形状
ST-T6	#6テーパー　サイズ30mm
ST-T7	#7テーパー　サイズ33.3mm
ST-T8	#8テーパー　サイズ37.3mm

コネクター(チューブ⇔NPTねじ接続用)

■FNPTねじのコネクターはMNPTねじのコネクターに取付けてチューブ接続ができます。

型式	形状
PFC2-2N	外径1/8チューブ接続口　1/8FNPTねじ
PFC4-4N	外径1/4チューブ接続口　1/4FNPTねじ

ユニオン(ミリサイズ、インチサイズ共用)

■ミリサイズ、インチサイズ共用でチューブ接続ができます。(φ10まで)

型式	適用ホース外径φ
型式	mm	inch
3U-30	3	1/8
4U-30	4	-
6U-30	6	1/4
8U-30	8	5/16
10U-30	10	3/8
12U-30	12	-
12.7U-30	-	1/2
13U-30	13	-

ユニオンエルボ(ミリサイズ、インチサイズ共用)

■ミリサイズ、インチサイズ共用でチューブ接続ができます。(φ10まで)

型式	適用ホース外径φ
型式	mm	inch
3UE-30	3	1/8
4UE-30	4	-
6UE-30	6	1/4
8UE-30	8	5/16
10UE-30	10	3/8
12UE-30	12	-
12.7UE-30	-	1/2
13UE-30	13	-

ユニオンティー(ミリサイズ、インチサイズ共用)

■ミリサイズ、インチサイズ共用でチューブ接続ができます。(φ10まで)

型式	適用ホース外径φ
型式	mm	inch
3UT-30	3	1/8
4UT-30	4	-
6UT-30	6	1/4
8UT-30	8	5/16
10UT-30	10	3/8
12UT-30	12	-
12.7UT-30	-	1/2
13UT-30	13	-

PTFEメンブレンフィルター

■化学的・生物学的に不活性で260℃まで安定しており、ほとんどの高濃度酸・アルカリ溶液に耐性があります。

■疎水性でエアゾルサンプリング・排気・ガスろ過に最適です。

■1ミクロン以下でろ過を行う場合は圧力差が低く安定した流れを定着させるためアルコール等で濡らして下さい。

型式	ポアサイズ（μm）	サイズ（mm）	材質	入数
PMFX-0020	0.2	φ25、φ47、φ50、φ90 φ90はPMFX0100～	PTFE	10枚
PMFX-0045	0.45
PMFX-0100	1～2
PMFX-0500	5～6
PMFX-2500*	20～30
PMFX-4500*	30～60

型式表示　型式-サイズ　例)　PMFX-0020-φ47

PFA(四フッ化エチレン樹脂)フィルターホルダー

金属との接液を嫌う薬液のろ過、腐食性溶液の濾過に適しています。

	PFAフィルターホルダー(AT)
特長	■接液部をPFA、Oリングを弾性のあるフッ素樹脂で構成されています。
	■ほとんどの薬品、溶剤に対して高い耐性を示します。
	■ほとんどの酸、アルカリ溶剤、有機溶剤、薬品などを汚染しません。
仕様	PFAH-25は注射筒を用いての濾過になります。
	PFAH-47はベントキャップ付。

PFAH-25

PFAH-47

品名		PFAH-25	PFAH-47
フィルター寸法（mm）		φ25	φ47
有効濾過面積（c㎡）		3.5	13.5
耐圧強度（Mpa）		0.29
材質		本体：PFA、Oリング：パーフロロエストラマー
耐熱温度（℃）		121
IN、OUTの形状	IN	メス型ルアーロック	1/4（φ6.35mm）チューブ
IN、OUTの形状	OUT	オス型ルアースリップ	1/4（φ6.35mm）チューブ
直径×長さ（mm）		φ32×32	φ65×70
質量(g)		22	120

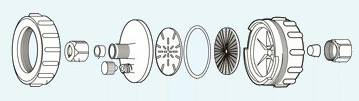

組合せ構成部品


PFAH-25		PFAH-47

ポリプロピレンフィルターホルダー

金属との接液を嫌う薬液のろ過、腐食性溶液の濾過に適しています。

	PPフィルターホルダー(AT)
特長	■接液部をPP、Oリングをシリコン樹脂で構成されています。
	■生物学的に不活性で繰り返しオートクレーブ減菌に耐えます。
	■PPHOはIN側がオープンフェースでフィルター面に均一に粒子を捕捉できます。
用途	■核酸、蛋白、酵素液などの除粒子、濾過減菌などの生物学分野。
	PPH-25は注射筒を用いての濾過になります。
	PPH-47は注射筒またはネジ配管にも使用できます。(継手は別途)

PPH-25

PPH-47

PPHO-47

品名		PPH-25	PPH-47	PPHO-47
フィルター寸法（mm）		φ25	φ47	φ47
有効濾過面積（c㎡）		3.5	13.5	13.5
耐圧強度（Mpa）		0.29	0.49	－
材質		本体：PP、Oリング：シリコン
耐熱温度（℃）		80
IN、OUTの形状	IN	メス型ルアーロック	1/4NPT	オープン
IN、OUTの形状	OUT	オス型ルアースリップ	メス型ルアースリップ(1/4NPT)
直径×長さ（mm）		φ30×30	φ65×50	φ65×40
質量(g)、入数		12(3コ入)	47	40

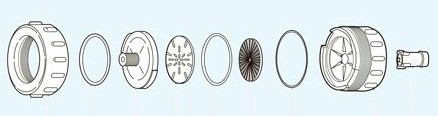

組合せ構成部品


PPH-25		PPH-47		PPHO-47

フィルターホルダーオプション


ニップルジョイント	チューブジョイント	ルアーロックジョイント	メイルルアーコネクタ	フィーメイルルアーコネクタ
NJ-01	TJ-01	LLJ-01	MLC-1-4	FMLC-1-4
材質：POM	材質：ナイロン	材質：PP、フッ素樹脂	材質：CTFE、PTFE	材質：CTFE、PTFE
外径11mmホースアダプター 1/4NPTFネジ	1/4チューブ1/4NPTFネジ	オス型ルアーロック 1/4NPTFネジ	1/4チューブオス型ルアースリップ	1/4チューブメス型ルアースリップ

流量データー（メチルアルコール）

メンブレンフィルター/ホルダー		PPH-25	PPH-47	PFAH-25	PFAH-47
PTFEタイプメンブレンフィルター	孔径0.2μm	60mL/min	400mL/min	60mL/min	400mL/min
	孔径0.5μm	150mL/min	700mL/min	150mL/min	700mL/min
	孔径1.0μm	350mL/min	1200mL/min	350mL/min	1200mL/min
	孔径3.0μm	700mL/min	2000mL/min	700mL/min	2000mL/min

ポリサルフォンフィルターホルダー

金属との接液を嫌う薬液のろ過、腐食性溶液の濾過に適しています。

	PSFフィルターホルダー(TS)
特長	■耐熱、耐加水分解性に優れています。
	■生物学的に不活性で繰り返しオートクレーブ減菌に耐えます。
	■耐酸、耐アルカリ性に侵されません。
用途	■液体およびガス中に存在する微粒子・微生物・汚染物の除去。
	PSFH-25は注射筒を用いての濾過になります。
	PSFHO-47、PSFH-47は内径9.5mmチューブ接続になります。

PSFHO-47　　PSFH-47

PSFH-25

品名		PSFH-25	PSFH-47	PSFHO-47
フィルター寸法（mm）		φ25	φ47	φ47
有効濾過面積（c㎡）		3.5	13.5	13.5
材質		本体：PSF
耐熱温度（℃）		165
IN、OUTの形状	IN	メス型ルアーロック	内径9.5mmチューブ継手	オープン
IN、OUTの形状	OUT	オス型ルアースリップ	内径9.5mmチューブ継手

組合せ構成部品

PTFEメンブレンフィルター

			特長	■ほとんどの酸、アルカリ溶剤に対して安定で抽出物がほとんどありません。
				■-120～260℃の温度範囲で使用できスチーム、オートクレープなどの減菌が可能です。
				■非粘着性で剥離性を有するため容易に濾過残渣を取り除けます。
				■撥水性を持つため油・有機溶媒類は通し、水を通さない性質をもっています。
			用途	■酸・アルカリ・有機溶媒の除粒子、除菌濾過、特殊試薬の濾過。

型式	ポアサイズ（μm）	サイズ（mm）	材質	入数
PTMF-010	0.1	φ25、φ47、φ90	PTFE	φ25、φ47は100枚 φ90は25枚
PTMF-020	0.2
PTMF-050	0.5
PTMF-080	0.8
PTMF-100	1
PTMF-300	3

型式表示　型式-サイズ　例)　PTMF-010-φ47

テフロン圧力計、テフロン電磁弁、テフロンコネクター、テフロンフィッティング、各テフロン継手、テフロンチューブ等はお問い合わせください。

フッ素樹脂商品に関して

■ご使用に際しては必ずお客様ご自身で適合性評価を実施してください。

■仮に偶発的または間接的な損害を生じた場合であっても責任を負いかねますので何卒ご了承ください。

■高温、高圧化のフッ素ガス、三フッ化塩素、溶融アルカリ金属には侵されます。

■フッ素樹脂は燃やすとフッ素ガスが発生しますので絶対に燃やさないでください。

ＰFAフィルターホルダーに関して

■ご使用に際しては必ずお客様ご自身で適合性評価を実施してください。

■仮に偶発的または間接的な損害を生じた場合であっても責任を負いかねますので何卒ご了承ください。

■耐圧は容器の耐圧強度で使用圧力とは異なります。
