PFA加圧式濾過器(小型ホルダー) |
 |
|
PFA加圧式濾過器(竪型タイプ) |
特長 |
■PFA製の加圧式フィルターホルダーです。 |
|
■ほとんどの薬品、溶剤に対して高い耐性を示します。 |
|
■各種部品を組合せて用途に応じた容器を作ることができます。 |
|
■分解、組立、洗浄が簡単です。 |
|
■ガラス強化ポリプロピレン製締付用レンチセット(別売り)での組立てをおすすめします。 |
仕様 |
本体材質:PFA 最大耐圧:0.17Mpa(38℃) tefzel製:0.45Mpa フィルターは別途(φ47、φ50) |
|
38℃から1℃上昇するごとに耐圧は6.9Kpa(1PSI)ずつ低下します。 |
|
多層式フィルターホルダー、バルブ、差込式管継手などのオプションはお問合せください。 |
|
|
組合せ構成部品 |
|
|
 |
|
捻フタ |
| |
| |
150ml容器 |
| |
| |
| |
クランプ |
フィルター |
| |
格子 |
注出口 |
|
|
|
組合せ部品 |
|

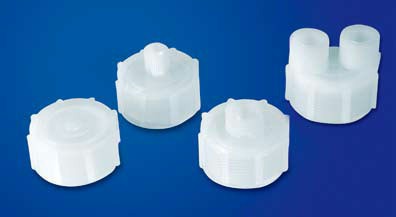

捻フタ |
特長 |
■チューブポート1コの場合、チューブの挿入は蓋上面までの固定。 |
|
■チューブポート2コの場合、チューブの挿入は片方は蓋上面まで、もう片方は容器内部まで差込み可能です。(貫通式) |
仕様 |
材質:PFA |
|
 |
|
 |
|
 |
型式 |
フタタイプ |
CC-058-06 |
ポートなし(標準)1-1/2FNPTねじ |
CC-058-16 |
外径1/4チューブ用ポート(1ヶ)1-1/2FNPTねじ |
CC-058-17 |
外径1/4FNPTねじポート(1ヶ)1-1/2FNPTねじ |
CC-058-19 |
外径3/8チューブ用ポート(1ヶ)1-1/2FNPTねじ |
CC-058-24 |
外径1/8チューブ用ポート(2ヶ)1-1/2FNPTねじ |
CC-058-33 |
外径1/4チューブ用ポート(2ヶ)1-1/2FNPTねじ |
CC-058-42 |
外径1/2チューブ用ポート(2ヶ)1-1/2FNPTねじ |
CC-058-87 |

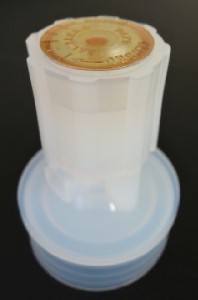

圧力開放蓋カバータイプ(Ultem製クランプ付) |
|
|
|
容器 |
 |
|
型式 |
容量(ml) |
容器側面ポート |
直径φ×高さ(mm) |
CB-150-40 |
150 |
ポートなし(標準) |
47.2×122.2 |
CB-150-41 |
150 |
外径1/8チューブ用ポート(1ヶ) |
47.2×122.2 |
CB-150-42 |
150 |
外径1/4チューブ用ポート(1ヶ) |
47.2×122.2 |
CB-150-43 |
150 |
外径3/8チューブ用ポート(1ヶ) |
47.2×122.2 |
|
1-1/2FNPTねじ(両端) |
|
|
フィルターホルダー |
注出口(φ47、φ50) |
格子 |
クランプ(φ47、φ50) |
|
 |
 |
型式 |
タイプ |
FP-21-47 |
外径1/4チューブ用、フェルールナット付 |
FP-22-47 |
外径3/8チューブ用、フェルールナット付 |
FP-31-47 |
1/4MNPTねじ |
FP-43-47 |
チューブ状(外径1/2) |
FP-41-47 |
チューブ状(外径1/4) |
FP-42-47 |
チューブ状(外径3/8) |
FP-21-50 |
外径1/4チューブ用、フェルールナット付 |
FP-22-50 |
外径3/8チューブ用、フェルールナット付 |
FP-31-50 |
1/4MNPTねじ |
FP-43-50 |
チューブ状(外径1/2) |
FP-42-50 |
チューブ状(外径3/8) |
|
型式 |
タイプ |
FL-414-47 |
φ47、φ50フィルター用 |
|
型式 |
タイプ |
FC-10-47 |
φ47ホルダー用 |
FC-30-47(tefzel) |
φ47ホルダー用 |
FC-10-50 |
φ50ホルダー用 |
FC-30-50(tefzel) |
φ50ホルダー用 |
|
|
チューブ接続型は直にチューブ接続、チューブ状型はエルボ、ユニオンなど継手接続にて展開可能。(3/8までのチューブは圧入可能) |
|
|
オプション |
締付用レンチセット |
|
フィルターホルダーレンチセット |
|
スクリーン |
|

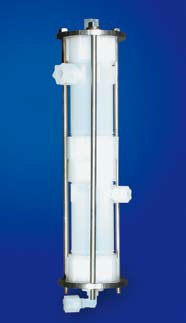

耐圧器具 |
|
PTFEシーリングテープ |
 |
|
 |
|
 |
|
 |
|
 |
PFADJR-0055 |
|
PFAFHR-0056 |
|
FO-0504 |
|
FO-0590 |
|
FO-0200 |
|
|
PTFEメンブレンフィルター |
 |
|
型式 |
ポアサイズ(μm) |
サイズ(mm) |
材質 |
入数 |
PMFX-0020 |
0.2 |
φ47、φ50 |
テフロン |
10枚 |
PMFX-0045 |
0.45 |
PMFX-0100 |
1〜2 |
PMFX-0500 |
5〜6 |
PMFX-2500 |
20〜30 |
PMFX-4500 |
30〜60 |
|
|
型式表示 型式-サイズ 例) PMFX-0020-φ47 |
|
|
テフロン圧力計、テフロン電磁弁、テフロンコネクター、テフロンフィッティング、各テフロン継手、テフロンチューブ等はお問い合わせください。 |
|
フッ素樹脂商品に関して |
■ご使用に際しては必ずお客様ご自身で適合性評価を実施してください。 |
■仮に偶発的または間接的な損害を生じた場合であっても責任を負いかねますので何卒ご了承ください。 |
■耐圧は容器の耐圧強度で使用圧力とは異なります。 |
■高温、高圧化のフッ素ガス、三フッ化塩素、溶融アルカリ金属には侵されます。 |
■フッ素樹脂は燃やすとフッ素ガスが発生しますので絶対に燃やさないでください。 |
|
