| PTFEカプセルフィルター、PTFEコンパクトフィルター、ワイヤーメッシュコンパクトフィルター |
 |
|
PTFEカプセルフィルター |
| 特長 |
■コンパクトカートリッジフィルターをポリプロピレンのハウジングに組み込んだタイプです。 |
|
■ポリプロピレンのハウジングは全て溶着されていますのでクリーン性に優れています。 |
| 用途 |
■酸、アルカリなどの腐食性液体の精密濾過。 |
|
■各種有機溶剤の精密濾過。 |
|
■フォトレジストなどの機能性樹脂の濾過。 |
|
■エアベント、各種ガスの精密濾過。(ステンレス製ハウジングにセットした場合) |
| 仕様 |
材質：ポリプロピレン（本体） フィルター：PTFE(疎水性) |
|
最高使用圧力：0.39Mpa 最高使用温度：60℃ 寸法(胴径)：φ77mm オートクレーブ減菌可 |
|
ベントドレイン部：1/8"NPTM |
|
|
| 型式表示記号 |
| PTCPF |
− |
005 |
- |
C |
1 |
B |
T |
- |
H |
|
|
(1) |
|
(2) |
|
(3) |
(4) |
|
(5) |
|
| (1)孔径表示 |
|
(2)コード |
|
(3)IN、OUTの形状 |
|
(4)オプション |
|
(5)フィルターの種類 |
| 孔径(μm) |
孔径表示 |
| 0.05 |
005 |
| 0.10 |
A10 |
| 0.10 |
010 |
| 0.20 |
020 |
| 0.50 |
050 |
| 1.0 |
100 |
|
|
| コード |
全長寸法(mm) |
| 形状コードB |
形状コードD |
形状コードH |
形状コードN |
| C |
97 |
− |
102 |
117 |
| D |
125 |
130 |
129 |
144 |
| E |
196 |
202 |
201 |
216 |
|
|
| コード |
IN、OUTの形状 |
| B |
1/4"NPTM |
| D |
1/2"NPTM |
| H |
3/8ホース口、外径φ13 |
| N |
1.5Sフェルール |
|
|
| コード |
チューブ接続ジョイント |
| T |
1/4チューブ1/4"NPTF |
|
|
| コード |
フィルターの種類 |
| なし |
疎水性 |
| H |
親水性(020のみ) |
|
|
|
| 孔径表示005、A10のメンブレンフィルターは2枚の異孔径メンブレンフィルターを貼り合わせています。(有効濾過面積が大きい) |
| IN、OUTの形状 |
|
オプション |
 |
|
 |
|
 |
|
 |
|
 |
| 1/4"NPTM B |
|
1/2"NPTM D |
|
3/8ホース口、外径φ13 H |
|
1.5Sフェルール N |
|
チューブ継手 |
|
|

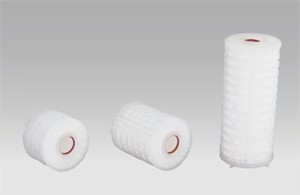

| PTFEコンパクトフィルター |
 |
|
PTFEコンパクトフィルター |
| 特長 |
■カートリッジフィルター交換の際ワンタッチで着脱できる様に内接Oリング構造。 |
| 用途 |
■酸、アルカリなどの腐食性液体の精密濾過。 |
|
■各種有機溶剤の精密濾過。 |
|
■フォトレジストなどの機能性樹脂の濾過。 |
|
■エアベント、各種ガスの精密濾過。(ステンレス製ハウジングにセットした場合) |
| 仕様 |
材質：ポリプロピレン（本体） フィルター：PTFE(疎水性) Oリング：シリコーン(標準) |
|
最高使用圧力：0.39Mpa 最高使用温度：80℃ オートクレーブ減菌可 |
|
|
| 型式表示記号 |
| PTMCF |
− |
005 |
- |
C |
10 |
S |
- |
H |
|
|
(1) |
|
(2) |
|
(3) |
|
(4) |
|
| (1)孔径表示 |
|
(2)寸法 |
|
(3)Oリングの材質 |
|
(4)フィルターの種類 |
| 孔径(μm) |
孔径表示 |
| 0.05 |
005 |
| 0.10 |
A10 |
| 0.10 |
010 |
| 0.20 |
020 |
| 0.50 |
050 |
| 1.0 |
100 |
|
|
| コード |
寸法(mm) |
濾過面積(cm2) |
| C |
φ62×48 |
570〜900 |
| D |
φ62×78 |
1150〜1800 |
| E |
φ62×145 |
2300〜3600 |
|
|
| コード |
Oリングの材質 |
| S |
シリコーン(標準) |
| V |
FPM |
| E |
エチレンプロピレン |
| F |
FEPジャケット |
|
|
| コード |
フィルターの種類 |
| なし |
疎水性 |
| H |
親水性(020のみ) |
|
|
| 仕様 |
| 孔径 |
005 |
A10 |
010 |
020 |
050 |
100 |
| バブルポイント(IPA) |
0.16 |
0.15 |
0.13 |
8.8×10-2 |
4.9×10-2 |
2.9×10-2 |
|
| 孔径表示005、A10のメンブレンフィルターは2枚の異孔径メンブレンフィルターを貼り合わせています。(有効濾過面積が大きい) |
|
| 各種物質の表面張力 |
| 物質 |
表面張力(mN/m) |
温度 |
| アセトン |
23.3 |
20℃ |
| ベンゼン |
28.9 |
20℃ |
| エタノール |
22.55 |
20℃ |
| n-ヘキサン |
18.4 |
20℃ |
| メタノール |
22.6 |
20℃ |
| 水 |
72.75 |
20℃ |
|
| 1)PTFEメンブレンフィルターは疎水性であるため表面張力が32mN/m以上の液体は通常濾過できません。 |
| 2)表面張力の高い物質はイソプロピルアルコール、エチルアルコールなどで湿潤させた後、濾過する液体で置換してからご使用ください。 |
|
|
| ワイヤーメッシュコンパクトフィルター |
 |
|
ワイヤーメッシュコンパクトフィルター |
| 特長 |
■カートリッジフィルター交換の際ワンタッチで着脱できる様に内接Oリング構造。 |
| 用途 |
■耐熱、耐薬品性に優れ広い用途で使用できます。。 |
|
■粒子状物質の捕捉量が多く、長い濾過寿命が得られます。 |
|
■逆洗することにより、繰り返し使用が可能です。 |
|
■各種ガス、各種液体の精密濾過。(ステンレス製ハウジングにセットした場合) |
| 仕様 |
材質：SUS316 Oリング：シリコーン(標準) 接合方法：溶接 |
|
最高使用圧力：0.49Mpa 最高使用温度：300℃ オートクレーブ減菌可 |
|
|
| 型式表示記号 |
| FMCP |
− |
005 |
- |
C |
10 |
S |
|
|
(1) |
|
(2) |
|
(3) |
|
| (1)孔径表示 |
|
(2)寸法 |
|
(3)Oリングの材質 |
| 孔径(μm) |
孔径表示 |
| 3 |
003 |
| 5 |
005 |
| 10 |
010 |
| 20 |
020 |
| 30 |
030 |
| 40 |
040 |
|
|
| コード |
寸法(mm) |
濾過面積(cm2) |
| C |
φ60×48 |
144 |
| D |
φ60×78 |
260 |
| E |
φ60×145 |
490 |
|
|
| コード |
Oリングの材質 |
| S |
シリコーン(標準) |
| V |
FPM |
| E |
エチレンプロピレン |
| F |
FEPジャケット |
|
|
|
| コンパクトカートリッジフィルター用ステンレス製ハウジング |
 |
|
ステンレス製ハウジング |
| 特長 |
■ヘッドとボディはサニタリークランプでシールされていますのでフィルターの交換が容易です。 |
| 用途 |
■コンパクトカートリッジフィルター用ハウジング |
| 仕様 |
ベントドレイン部：Rc1/4 |
|
|
|
|
仕様 |
 |
|
| 品名 |
CFHTA-500 |
CFHTA-1000 |
CFHTA-2000 |
| IN、OUTの形状 |
1/2"PTF |
| 寸法(mm) |
φ108×133 |
φ108×160 |
φ108×230 |
| 最高使用圧力 |
0.68Mpa |
| 減菌 |
EOG、オートクレーブ |
| 材質 |
ヘッド：SCS14 ボディ：SUS316 3Sクランプ：SUS304 ガスケット：シリコーン |
| 質量(Kg) |
1.1 |
1.2 |
1.4 |
|
|
| オプション |
| 圧力計(SUS) |
圧力計(真鍮) |
 |
 |
SUS316(禁油・禁水)
(0〜0.6MPa) |
真鍮
(0〜0.7MPa) |
|
|
| SUSハウジングクランプ |
ハウジングポリエステルスタンド |
固定金具 |
ドレインコック |
ホースアダプター |
ネジジョイントフェルール |
 |
 |
 |
 |
 |
 |
SUSXM7
フェノール樹脂
1コ |
台座：ポリエステル、SUS304
支柱：SUS304
1台 |
SUS304
1コ |
真鍮
1/4"PTM
1コ |
SUS316
外径16mm×1/2"PTM
2コ |
SUS316
1.5Sフェルール1/2"PTM
2コ |
|
|
| コンパクトカートリッジフィルター用ステンレス製サニタリーハウジング |
 |
|
ステンレス製サニタリーハウジング |
| 特長 |
■ヘッドとボディはサニタリークランプでシールされていますのでフィルターの交換が容易です。 |
|
■ステンレス製サニタリーハウジングです。 |
| 用途 |
■コンパクトカートリッジフィルター用ハウジング |
|
|
|
|
仕様 |
 |
|
| 品名 |
CFHSL-500 |
CFHSL-1000 |
CFHSL-2000 |
| IN、OUTの形状 |
1Sフェルール |
| 寸法(mm) |
φ108×120 |
φ108×150 |
φ108×217 |
| 最高使用圧力 |
0.68Mpa |
| 減菌 |
EOG、オートクレーブ |
| 材質 |
3Sクランプ：SUS304 ボディ：SUS316 ガスケット、Oリング：シリコーン |
| 質量(Kg) |
1.0 |
1.1 |
1.3 |
|
|
| オプション |
| SUSハウジングクランプ |
ハウジングポリエステルスタンド |
1.5Sフェルールガスケット |
1Sフェルールガスケット |
1.5Sクランプ |
ネジジョイントフェルール |
|
|
 |
|
 |
 |
SUSXM7
フェノール樹脂
1コ |
台座：ポリエステル、SUS304
支柱：SUS304
1台 |
シリコーン
1.5S
4枚 |
シリコーン
1S
4枚 |
SUS304
1S、1.5S両用
2コ |
SUS316
1/4"PTM・1.5Sフェルール
2コ |
|
|
ホースアダプターフェルール
(外径11mm) |
ホースアダプターフェルール
(外径16mm) |
チューブアダプターフェルール
(1/4") |
チューブアダプターフェルール
(3/8") |
 |
 |
 |
|
SUS316
外径11mm・1.5Sフェルール
2コ |
SUS316
外径16mm・1.5Sフェルール
2コ |
SUS316
1/4"チューブ継手・1.5Sフェルール
2コ |
SUS316
3/8"チューブ継手・1.5Sフェルール
2コ |
|
|
