| 研究・開発用品/テフロンルアー・CTFEルアーコック |
| CTFEルアーロック・オス |
 |
| 特長 |
■ルアーロック・メスとチューブ接続ができます。 |
| 仕様 |
材質：CTFE 圧力：0.25Mpa以下 使用温度範囲：0〜60℃ |
|
|
| 型式 |
全長(mm) |
チューブ外径(φ) |
オリフィス径(φ) |
販売価格 |
| TLLM-1.6 |
33.3 |
1.6 |
1.0 |
3,700円 |
| TLLM-2 |
33.3 |
2 |
1.0 |
3,700円 |
| TLLM-3 |
36.5 |
3 |
1.5 |
3,700円 |
| TLLM-4 |
37 |
4 |
2.0 |
3,900円 |
| TLLM-6 |
40 |
6 |
2.0 |
6,600円 |
|
|
| CTFEルアー・メス |
 |
| 特長 |
■ルアー・オスとチューブ接続ができます。 |
| 仕様 |
材質：CTFE 圧力：0.25Mpa以下 使用温度範囲：0〜60℃ |
|
|
| 型式 |
全長(mm) |
チューブ外径(φ) |
オリフィス径(φ) |
販売価格 |
| TLF-1.6 |
26 |
1.6 |
1.0 |
2,600円 |
| TLF-2 |
26 |
2 |
1.0 |
2,600円 |
| TLF-3 |
28.8 |
3 |
1.0 |
2,600円 |
| TLF-4 |
29.8 |
4 |
2.0 |
2,900円 |
| TLF-6 |
32.2 |
6 |
2.0 |
4,300円 |
| TLF-M6 |
25 |
オスねじ M6×P1.0 |
1.5 |
2,600円 |
|
|
| CTFEルアー・オス |
 |
| 特長 |
■ルアー・メスとチューブ接続ができます。 |
| 仕様 |
材質：CTFE 圧力：0.25Mpa以下 使用温度範囲：0〜60℃ |
|
|
| 型式 |
全長(mm) |
チューブ外径(φ) |
オリフィス径(φ) |
販売価格 |
| TLM-3 |
30 |
3 |
1.5 |
3,300円 |
| TLM-M6 |
23 |
オスねじ M6×P1.0 |
1.5 |
3,000円 |
|
|
| CTFEルアーコック（2方向） |
 |
| 特長 |
■ルアーロックオスとルアーメスが接続できます。 |
| 仕様 |
材質：CTFE |
|
|
| 型式 |
全長(mm) |
高さ(mm) |
オリフィス径(φ) |
販売価格 |
| CTFE-LL-2 |
32.2 |
20 |
1.5 |
5,100円 |
|
|
| CTFEルアーコック2方向接続タイプ |
 |
| 特長 |
■ルアーメスとチューブが接続できます。 |
| 仕様 |
材質：CTFE |
|
|
| 型式 |
チューブ外径(mm) |
全長(mm) |
高さ(mm) |
オリフィス径(φ) |
販売価格 |
| CTFE-LL-B1.6 |
1.6 |
30 |
20 |
1.0 |
6,600円 |
| CTFE-LL-B3 |
3.0 |
34 |
20 |
1.5 |
5,100円 |
| CTFE-LL-B6 |
6.0 |
37 |
20 |
1.5 |
6,300円 |
|
|
| CTFEルアーコック（3方向） |
 |
| 特長 |
■ルアーロックオスとルアーメスが接続できます。 |
| 仕様 |
材質：CTFE |
|
流路：TはT字型（3方全てをクローズ）、LはL字型（3方のうち2方をオープン） |
|
|
| 型式 |
全長(mm) |
高さ(mm) |
オリフィス径(φ) |
販売価格 |
| CTFE-LL-3T |
32 |
20 |
1.5 |
9,300円 |
| CTFE-LL-3L |
32 |
20 |
1.5 |
10,500円 |
|
|
| PTFEルアー継手A |
 |
| 特長 |
■ルアー・メスとオス接続ができます。 |
| 仕様 |
材質：PTFE オス・オス・メス接続 |
|
|
| 型式 |
全長(mm) |
高さ(mm) |
オリフィス径(φ) |
販売価格 |
| TLF-１A |
29 |
10 |
1.5 |
4,700円 |
|
|
| PTFEルアー継手A |
 |
| 特長 |
■ルアー・メスとオス接続ができます。 |
| 仕様 |
材質：PTFE オス・メス・メス接続 |
|
|
| 型式 |
全長(mm) |
高さ(mm) |
オリフィス径(φ) |
販売価格 |
| TLF-１B |
29 |
10 |
1.5 |
4,700円 |
|
|
| PVDFオス＆メスルアーフィッティング(F)シリコン･タイゴンなど軟質チューブ用 |
 |
|
オスルアーロックフィッティング |
| 特長 |
■軟質チューブ用接続口とルアーテーパー式のオスルアーロックまたはメスルアーとの組み合わせです。 |
|
■オスルアーロック部とメスルアー部は90°捻ることで、しっかりと接続できます。 |
| 仕様 |
材質：PVDF 高温オートクレーブ・ガンマ線・EOG滅菌可能 |
|
|
 |
|
| 型式 |
品名 |
販売価格(10コ) |
| PVRF108M |
オスルアーロックフィッティング1.5mmID用 |
2,900円 |
| PVRF208M |
オスルアーロックフィッティング2.5mmID用 |
2,900円 |
| PVRF308M |
オスルアーロックフィッティング3.0mmID用 |
2,900円 |
| PVRF408M |
オスルアーロックフィッティング4.0mmID用 |
2,900円 |
|

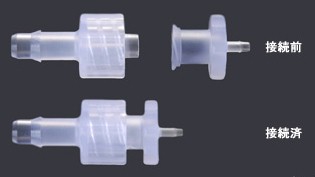

| 接続イメージ |
|
|
|
|
 |
|
メスルアーフィッティング |
| 特長 |
■軟質チューブ用接続口とルアーテーパー式のオスルアーロックまたはメスルアーとの組み合わせです。 |
|
■オスルアーロック部とメスルアー部は90°捻ることで、しっかりと接続できます。 |
| 仕様 |
材質：PVDF 高温オートクレーブ・ガンマ線・EOG滅菌可能 |
|
|
 |
|
| 型式 |
品名 |
販売価格(10コ) |
| PVRF108F |
メスルアーフィッティング1.5mmID用 |
2,700円 |
| PVRF208F |
メスルアーフィッティング2.5mmID用 |
2,700円 |
| PVRF308F |
メスルアーフィッティング3.0mmID用 |
2,700円 |
| PVRF408F |
メスルアーフィッティング4.0mmID用 |
2,700円 |
|
| 接続イメージ |
|
|
|
|
| PVDFオス＆メスルアーフィッティング(P)フッ素樹脂など半硬質チューブ用 |
 |
|
オスルアーロックフィッティング |
| 特長 |
■硬質チューブ用接続口とルアーテーパー式のオスルアーロックまたはメスルアーとの組み合わせです。 |
|
■オスルアーロック部とメスルアー部は90°捻ることで、しっかりと接続できます。 |
| 仕様 |
材質：PVDF 高温オートクレーブ・ガンマ線・EOG滅菌可能 |
|
|
|
|
| 型式 |
品名 |
販売価格(10コ) |
| PVRP208M |
オスルアーロックフィッティング2.5mmID用 |
2,900円 |
| PVRP308M |
オスルアーロックフィッティング3.0mmID用 |
2,900円 |
| PVRP008M |
オスルアーロックフィッティングストッププラグ |
1,900円 |
|
| 接続イメージ |
|
|
|
|
 |
|
メスルアーロックフィッティング |
| 特長 |
■硬質チューブ用接続口とルアーテーパー式のオスルアーロックまたはメスルアーとの組み合わせです。 |
|
■オスルアーロック部とメスルアー部は90°捻ることで、しっかりと接続できます。 |
| 仕様 |
材質：PVDF 高温オートクレーブ・ガンマ線・EOG滅菌可能 |
|
|
|
|
| 型式 |
品名 |
販売価格(10コ) |
| PVRP208F |
メスルアーロックフィッティング2.5mmID用 |
2,500円 |
| PVRP308F |
メスルアーロックフィッティング3.0mmID用 |
2,500円 |
| PVRP408F |
メスルアーロックフィッティング4.0mmID用 |
2,500円 |
| PVRP008F |
メスルアーロックフィッティングストッププラグ |
2,300円 |
|
| 接続イメージ |
|
|
|
| ルアーテーパー式フィッティングの使用例 |
|
|
|
