| PA・PPコンパクトカートリッジフィルター |
 |
|
コンパクトカートリッジフィルター(ナイロン) |
| 特長 |
■一般濾過をはじめ各分野でご使用いただけます。 |
|
■手の平サイズでコンパクト。 |
|
■透明ボウルで液体の流れを確認できる。 |
| 用途 |
■濾過機器、各種ポンプ、農業用散布機、洗濯機、家庭用スプリンクラー、各種冷却回路、印刷機械 |
| 仕様 |
材質：ナイロン(PA) ガスケット：EPDM(標準) 最高使用温度：65℃ |
|
|

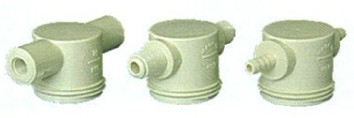

| 接続口の種類 |
|
フィルターの種類 |
 |
|
 |
| NPTメネジ、NPTオネジ、ホースアダプター |
|
| 40メッシュ 公称濾過精度480μm SUS304 |
| 80メッシュ 公称濾過精度178μm SUS304 |
| PE 公称濾過精度70μm ポリエチレン(PE) |
|
|
| 型式 |
接続口 |
適用チューブ(インチ) |
フィルター |
| CFPA-T02-F40 |
1/4ホースアダプター |
1/4×1/4 |
40メッシュ |
| CFPA-T02-F80 |
1/4ホースアダプター |
1/4×1/4 |
80メッシュ |
| CFPA-T02-FPE |
1/4ホースアダプター |
1/4×1/4 |
PE |
| CFPA-T03-F40 |
3/8ホースアダプター |
3/8×3/8 |
40メッシュ |
| CFPA-T03-F80 |
3/8ホースアダプター |
3/8×3/8 |
80メッシュ |
| CFPA-T03-FPE |
3/8ホースアダプター |
3/8×3/8 |
PE |
| CFPA-T04-F40 |
1/2ホースアダプター |
1/2×1/2 |
40メッシュ |
| CFPA-T04-F80 |
1/2ホースアダプター |
1/2×1/2 |
80メッシュ |
| CFPA-T04-FPE |
1/2ホースアダプター |
1/2×1/2 |
PE |
| CFPA-N02M-F40 |
1/4NPTオネジ |
1/4×1/4 |
40メッシュ |
| CFPA-N02M-F80 |
1/4NPTオネジ |
1/4×1/4 |
80メッシュ |
| CFPA-N02M-FPE |
1/4NPTオネジ |
1/4×1/4 |
PE |
| CFPA-N02F-F40 |
1/4NPTメネジ |
1/4×1/4 |
40メッシュ |
| CFPA-N02F-F80 |
1/4NPTメネジ |
1/4×1/4 |
80メッシュ |
| CFPA-N02F-FPE |
1/4NPTメネジ |
1/4×1/4 |
PE |
|
|
 |
|
コンパクトカートリッジフィルター(ポリプロピレン) |
| 特長 |
■一般濾過をはじめ各分野でご使用いただけます。 |
|
■手の平サイズでコンパクト。 |
|
■ガラス繊維入ポリプロピレンなので薬品にも使用可能です。 |
| 用途 |
■濾過機器、各種ポンプ、農業用散布機、洗濯機、家庭用スプリンクラー、各種冷却回路、印刷機械 |
| 仕様 |
材質：ガラス繊維入ポリプロピレン(PP) ガスケット：EPDM(標準) 最高使用温度：65℃ |
|
|
| 接続口の種類 |
|
フィルターの種類 |
|
|
|
| NPTメネジ、NPTオネジ、ホースアダプター |
|
| 40メッシュ 公称濾過精度480μm SUS304 |
| 80メッシュ 公称濾過精度178μm SUS304 |
| PE 公称濾過精度70μm ポリエチレン(PE) |
|
|
| 型式 |
接続口 |
適用チューブ(インチ) |
フィルター |
| CFPP-T02-F40 |
1/4ホースアダプター |
1/4×1/4 |
40メッシュ |
| CFPP-T02-F80 |
1/4ホースアダプター |
1/4×1/4 |
80メッシュ |
| CFPP-T02-FPE |
1/4ホースアダプター |
1/4×1/4 |
PE |
| CFPP-T03-F40 |
3/8ホースアダプター |
3/8×3/8 |
40メッシュ |
| CFPP-T03-F80 |
3/8ホースアダプター |
3/8×3/8 |
80メッシュ |
| CFPP-T03-FPE |
3/8ホースアダプター |
3/8×3/8 |
PE |
| CFPP-T04-F40 |
1/2ホースアダプター |
1/2×1/2 |
40メッシュ |
| CFPP-T04-F80 |
1/2ホースアダプター |
1/2×1/2 |
80メッシュ |
| CFPP-T04-FPE |
1/2ホースアダプター |
1/2×1/2 |
PE |
| CFPP-N02M-F40 |
1/4NPTオネジ |
1/4×1/4 |
40メッシュ |
| CFPP-N02M-F80 |
1/4NPTオネジ |
1/4×1/4 |
80メッシュ |
| CFPP-N02M-FPE |
1/4NPTオネジ |
1/4×1/4 |
PE |
| CFPP-N02F-F40 |
1/4NPTメネジ |
1/4×1/4 |
40メッシュ |
| CFPP-N02F-F80 |
1/4NPTメネジ |
1/4×1/4 |
80メッシュ |
| CFPP-N02F-FPE |
1/4NPTメネジ |
1/4×1/4 |
PE |
|
|

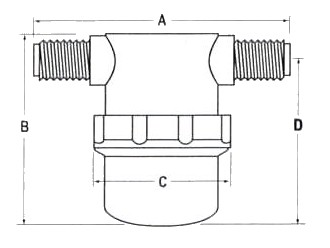

| 寸法図 |
 |
| A |
B |
C |
D |
| 77mm |
62mm |
49mm |
50mm |
|
|
|
| オプション |
 |
|
 |
|
 |
|
|
|
 |
| ロングボウル |
|
ロングフィルター |
|
ガスケット |
|
標準フィルター |
|
ナイロンボウル |
|
| 型式 |
オプション部品 |
仕様 |
| LBN-C |
ロングボウル |
透明ナイロン |
| LBP |
ガラス繊維入りPP(黒色) |
| LBN |
ナイロン(クリーム色) |
| LF40 |
ロングフィルター |
40メッシュ |
| LF80 |
80メッシュ |
| GN |
ガスケット |
NBR |
| GE |
EPDM |
| GB |
フッ素ゴム |
| SF40 |
標準フィルター |
40メッシュ |
| SF80 |
80メッシュ |
| SFPE |
PE |
| BN |
ボウル |
ナイロン(クリーム色) |
|
|
