| 研究・開発用品/テフロンチューブ・継手 |
| フッ素樹脂(EFP)チューブ（ミリ・インチサイズ） |
 |
| 特長 |
■耐熱性・耐薬品性に優れたフッ素樹脂（EFP）を使用。 |
| 用途 |
■食品、化学、医療、半導体製造、実験装置 |
| 適用流体 |
■酸、アルカリ、有機溶剤、燃料、油、蒸気 |
| 仕様 |
材質：EFP 使用温度：-20〜200℃ 食品衛生法適合 FDA溶出試験に適合 |
|
色：半透明、赤（半透明）、青（半透明）、黒（半透明） |
|
|
| 型式 |
外径×内径(mm) |
全長(m) |
販売価格 |
| EFPTH-01 |
4×2 |
20 |
5,860円 |
| EFPTH-02 |
4×2.5 |
4,880円 |
| EFPTH-03 |
6×4 |
8,500円 |
| EFPTH-04 |
8×6 |
11,920円 |
| EFPTH-05 |
10×7.5 |
19,200円 |
| EFPTH-06 |
10×8 |
15,780円 |
| EFPTH-0７ |
12×9 |
27,860円 |
| EFPTH-08 |
12×10 |
19,080円 |
| EFPTIH-09 |
3.18×2.36 |
16 |
2,360円 |
| EFPTIH-10 |
3.18×2.18 |
2,360円 |
| EFPTIH-11 |
3.18×1.65 |
3,420円 |
| EFPTIH-12 |
4.75×3.48 |
4,100円 |
| EFPTIH-13 |
4.75×3.15 |
4,450円 |
| EFPTIH-14 |
6.35×4.57 |
6,640円 |
| EFPTIH-15 |
6.35×3.95 |
7,760円 |
| EFPTIH-16 |
9.53×6.99 |
14,500円 |
| EFPTIH-17 |
9.53×6.33 |
16,000円 |
| EFPTIH-18 |
12.7×9.5 |
22,100円 |
| EFPTIH-19 |
19.05×15.85 |
37,760円 |
|
| 上記価格は標準仕様（半透明）の価格です。 |
|
| フッ素樹脂(PFA)チューブミリサイズ |
 |
| 特長 |
■耐熱性・耐薬品性に優れたフッ素樹脂（PFA）を使用。 |
|
■内面が平滑で非粘着性であることから汚れにくく衛生面でも優れています。 |
| 用途 |
■食品、化学、医療、半導体製造、実験装置 |
| 適用流体 |
■酸、アルカリ、有機溶剤、燃料、油、蒸気 |
| 仕様 |
材質：PFA 使用温度：5〜260℃ |
|
|
| 型式 |
外径×内径(mm) |
全長(m) |
使用圧力(Mpa)25℃ |
販売価格 |
| PFAT4-10 |
4×2 |
10 |
3.0 |
4,860円 |
| PFAT6-10 |
6×4 |
1.75 |
7,680円 |
| PFAT8-10 |
8×6 |
1.0 |
10,300円 |
| PFAT10-10 |
10×8 |
0.75 |
13,100円 |
| PFAT12-10 |
12×10 |
0.75 |
15,600円 |
|
| *全長20mは末尾が20となります。例)PFAT4-20 |
| *掲載されている以外のサイズのチューブ（大きいサイズ・インチサイズ）はお問い合わせください。 |
| *SMCやその他メーカーの製品はお問い合わせください。 |
|
|
| フッ素樹脂(PFA)チューブインチサイズ |
|
| 特長 |
■耐熱性・耐薬品性に優れたフッ素樹脂（PFA）を使用。 |
|
■内面が平滑で非粘着性であることから汚れにくく衛生面でも優れています。 |
| 用途 |
■食品、化学、医療、半導体製造、実験装置 |
| 適用流体 |
■酸、アルカリ、有機溶剤、燃料、油、蒸気 |
| 仕様 |
材質：PFA 使用温度：5〜260℃ |
|
|
| 型式 |
外径×内径(mm) |
全長(m) |
販売価格 |
| PFAT6.35-3.95-10 |
6.35×3.95 |
10 |
9,400円 |
| PFAT6.35-4.35-10 |
6.35×4.35 |
8,100円 |
| PFAT9.53-6.35-10 |
9.53×6.35 |
19,100円 |
| PFAT9.53-7.53-10 |
9.53×7.53 |
12,900円 |
| PFAT12.7-9.53-10 |
12.7×9.53 |
26,600円 |
|
| *掲載されている以外のサイズのチューブ（大きいサイズ・インチサイズ）はお問い合わせください。 |
| *SMCやその他メーカーの製品はお問い合わせください。 |
|
|
| フッ素樹脂（ＰＴＦＥ）チューブミリサイズ |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■食品、化学、医療、半導体製造、自動車部品 |
| 適用流体 |
■酸、アルカリ、有機溶剤、燃料、油、蒸気 |
| 仕様 |
材質：PTFE 使用温度：-50〜260℃ |
|
|
| 型式 |
外径×内径(mm) |
全長(m) |
使用圧力(Mpa)25℃ |
販売価格 |
| PTFET1-0.5 |
1×0.5 |
10 |
3.27 |
1,400円 |
| PTFET2.5-1.5 |
2.5×1.5 |
2.18 |
3,200円 |
| PTFET3-2 |
3×2 |
1.63 |
2,700円 |
| PTFET4-3 |
4×3 |
1.09 |
3,580円 |
| PTFET5-4 |
5×4 |
0.82 |
4,300円 |
| PTFET6-4 |
6×4 |
1.63 |
8,620円 |
| PTFET8-6 |
8×6 |
1.09 |
12,200円 |
| PTFET10-8 |
10×8 |
0.82 |
15,800円 |
| PTFET12-10 |
12×10 |
0.65 |
18,900円 |
|
| *掲載されている以外のサイズのチューブ（大きいサイズ・インチサイズ）はお問い合わせください。 |
| *SMCやその他メーカーの製品はお問い合わせください。 |
|
|
| フッ素樹脂（ＰＴＦＥ）チューブインチサイズ |
|
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■食品、化学、医療、半導体製造、自動車部品 |
| 適用流体 |
■酸、アルカリ、有機溶剤、燃料、油、蒸気 |
| 仕様 |
材質：PTFE 使用温度：-50〜260℃ |
|
|
| 型式 |
外径×内径(mm) |
全長(m) |
販売価格 |
| PTFET6.35-4.35 |
6.35×4.35 |
10 |
11,500円 |
| PTFET9.53-6.35 |
9.53×6.35 |
25,920円 |
| PTFET12.7-9.52 |
12.7×9.52 |
34,500円 |
|
| *掲載されている以外のサイズのチューブ（大きいサイズ・インチサイズ）はお問い合わせください。 |
| *SMCやその他メーカーの製品はお問い合わせください。 |
|
|
| PFAチューブ |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■食品、化学、医療、半導体製造、自動車部品 |
| 適用流体 |
■酸、アルカリ、有機溶剤、燃料、油、蒸気 |
| 仕様 |
材質：PFA 使用温度：-40〜260℃ 硬度：D55 |
|
|
| 型式 |
外径×内径(mm) |
全長(m) |
販売価格 |
| PFAT-01 |
2×1 |
10 |
1,850円 |
| PFAT-02 |
3×2 |
2,200円 |
| PFAT-03 |
4×2 |
4,200円 |
| PFAT-04 |
4×3 |
3,500円 |
| PFAT-05 |
6×4 |
6,400円 |
| PFAT-06 |
6×5 |
4,300円 |
| PFAT-07 |
8×6 |
8,900円 |
| PFAT-08 |
8×7 |
5,700円 |
| PFAT-09 |
10×8 |
11,300円 |
| PFAT-10 |
10×9 |
8,000円 |
| PFAT-11 |
12×9 |
38,500円 |
| PFAT-12 |
12×10 |
13,200円 |
| PFAT-13 |
12×11 |
11,500円 |
| PFAT-14 |
14×12 |
19,000円 |
| PFAT-15 |
15×13 |
21,500円 |
| PFAT-16 |
16×13 |
30,000円 |
| PFAT-17 |
16×14 |
22,500円 |
| PFAT-18 |
18×16 |
25,200円 |
| PFAT-19 |
19×16 |
38,000円 |
| PFAT-20 |
19×17 |
34,000円 |
| PFAT-21 |
22×19 |
43,000円 |
| PFAT-22 |
22×20 |
42,600円 |
| PFAT-23 |
25×22 |
3 |
28,500円 |
| PFAT-24 |
28×25 |
30,200円 |
| PFAT-25 |
36×33 |
44,800円 |
| PFAT-26 |
45.6×42 |
73,000円 |
| PFAT-27 |
3.17×1.59 |
10 |
3,100円 |
| PFAT-28 |
6.35×3.17 |
10,800円 |
| PFAT-29 |
6.35×3.96 |
8,900円 |
| PFAT-30 |
6.35×4.35 |
7,800円 |
| PFAT-31 |
9.52×6.35 |
17,600円 |
| PFAT-32 |
9.52×7.52 |
12,100円 |
| PFAT-33 |
12.7×9.52 |
24,000円 |
| PFAT-34 |
12.7×10.7 |
16,400円 |
| PFAT-35 |
19,05×15.88 |
37,700円 |
|
|
| PFAストレートパイプ |
 |
| 特長 |
■テフロンストレートパイプはゲージ管、直線配管に最適なパイプです。 |
| 用途 |
■食品、化学、医療、半導体製造、自動車部品 |
| 適用流体 |
■酸、アルカリ、有機溶剤、燃料、油、蒸気 |
| 仕様 |
材質：PFA 長さ：1m、2m、3m |
|
|
| 型式 |
外径×内径(mm) |
全長(m) |
販売価格 |
| PFAP4-3-1 |
4.0×3.0 |
1 |
1,800円 |
| PFAP6-4-1 |
6.0×4.0 |
2,400円 |
| PFAP-8-6-1 |
8.0×6.0 |
2,900円 |
| PFAP-10-8-1 |
10.0×8.0 |
3,400円 |
| PFAP-12-10-1 |
12.0×10.0 |
4,000円 |
| PFAP-19-16-1 |
19.0×16.0 |
7,000円 |
| PFAP-25-22-1 |
25.0×22.0 |
9,000円 |
| PFAP-28-25-1 |
28.0×25.0 |
10,400円 |
| PFAP-6.35-4.35-1 |
6.35×4.35 |
2,500円 |
| PFAP-9.53-6.35-1 |
9.53×6.35 |
4,300円 |
| PFAP-9.53-7.53-1 |
9.53×7.53 |
3,300円 |
| PFAP-12.7-9.53-1 |
12.7×9.53 |
5,600円 |
| PFAP-12.7-10.7-1 |
12.7×10.7 |
4,100円 |
| PFAP-19.05-15.88-1 |
19.05×15.88 |
7,600円 |
|
| 酸 |
|
| PFAフレキシブルチューブ |
 |
| 特長 |
■PFAなので透明性に優れホース内部を観察できます。 |
|
■狭い部分のL型、U型等の配管にてきしています。 |
|
■チューブの端末ストレート部にフッ素樹脂製のジョイントを付けることができます。 |
| 用途 |
■食品、化学、医療、半導体製造、自動車部品 |
| 適用流体 |
■酸、アルカリ、有機溶剤、燃料、油、蒸気 |
| 仕様 |
材質：PFA 長さ：100mm、200mm、300mm、500mm、1000mm |
|
|
| 肉厚0.5t |
| 型式 |
外径φ(mm) |
内径φ(mm) |
曲げ半径(R) |
長さ(mm) |
販売価格 |
| PFA-FXT-01 |
6 |
5 |
10 |
300 |
4,300円 |
| PFA-FXT-02 |
6 |
5 |
10 |
500 |
5,200円 |
| PFA-FXT-03 |
6 |
5 |
10 |
1000 |
9,500円 |
| PFA-FXT-04 |
7 |
6 |
10 |
300 |
4,600円 |
| PFA-FXT-05 |
7 |
6 |
10 |
500 |
5,500円 |
| PFA-FXT-06 |
7 |
6 |
10 |
1000 |
9,500円 |
| PFA-FXT-07 |
8 |
7 |
10 |
300 |
4,800円 |
| PFA-FXT-08 |
8 |
7 |
10 |
500 |
5,700円 |
| PFA-FXT-09 |
8 |
7 |
10 |
1000 |
11,700円 |
| PFA-FXT-10 |
9 |
8 |
10 |
300 |
4,800円 |
| PFA-FXT-11 |
9 |
8 |
10 |
500 |
5,800円 |
| PFA-FXT-12 |
9 |
8 |
10 |
1000 |
12,100円 |
| PFA-FXT-13 |
10 |
9 |
10 |
300 |
5,000円 |
| PFA-FXT-14 |
10 |
9 |
10 |
500 |
6,000円 |
| PFA-FXT-15 |
10 |
9 |
10 |
1000 |
13,000円 |
| PFA-FXT-16 |
11 |
10 |
10 |
300 |
5,200円 |
| PFA-FXT-17 |
11 |
10 |
10 |
500 |
6,300円 |
| PFA-FXT-18 |
11 |
10 |
10 |
1000 |
13,200円 |
| PFA-FXT-19 |
12 |
11 |
10 |
300 |
6,500円 |
| PFA-FXT-20 |
12 |
11 |
10 |
500 |
7,800円 |
| PFA-FXT-21 |
12 |
11 |
10 |
1000 |
15,000円 |
|
| 短い長さのチューブはお問い合せください。 |
| 肉厚1.0t |
| 型式 |
外径φ(mm) |
内径φ(mm) |
曲げ半径(R) |
長さ(mm) |
販売価格 |
| PFA-FXT-22 |
8 |
6 |
10 |
250 |
5,100円 |
| PFA-FXT-22 |
8 |
6 |
10 |
500 |
7,000円 |
| PFA-FXT-23 |
8 |
6 |
10 |
1000 |
12,800円 |
| PFA-FXT-24 |
10 |
8 |
10 |
250 |
5,000円 |
| PFA-FXT-25 |
10 |
8 |
10 |
500 |
7,800円 |
| PFA-FXT-26 |
10 |
8 |
10 |
1000 |
14,800円 |
| PFA-FXT-27 |
12 |
10 |
10 |
250 |
5,500円 |
| PFA-FXT-28 |
12 |
10 |
10 |
500 |
8,200円 |
| PFA-FXT-29 |
12 |
10 |
10 |
1000 |
16,500円 |
| PFA-FXT-30 |
14 |
12 |
20 |
250 |
6,000円 |
| PFA-FXT-31 |
14 |
12 |
20 |
500 |
9,500円 |
| PFA-FXT-32 |
14 |
12 |
12 |
1000 |
17,500円 |
| PFA-FXT-33 |
16 |
14 |
25 |
250 |
6,200円 |
| PFA-FXT-34 |
16 |
14 |
25 |
500 |
11,000円 |
| PFA-FXT-35 |
16 |
14 |
25 |
1000 |
19,000円 |
| PFA-FXT-36 |
18 |
16 |
30 |
250 |
7,100円 |
| PFA-FXT-37 |
18 |
16 |
30 |
500 |
11,000円 |
| PFA-FXT-38 |
18 |
16 |
30 |
1000 |
22,000円 |
| PFA-FXT-39 |
19 |
17 |
30 |
250 |
7,500円 |
| PFA-FXT-40 |
19 |
17 |
30 |
500 |
12,800円 |
| PFA-FXT-41 |
19 |
17 |
30 |
1000 |
24,000円 |
| PFA-FXT-42 |
6.35 |
4.35 |
10 |
300 |
4,900円 |
| PFA-FXT-43 |
6.35 |
4.35 |
10 |
500 |
6,300円 |
| PFA-FXT-44 |
6.35 |
4.35 |
10 |
1000 |
11,400円 |
| PFA-FXT-45 |
9.52 |
7.52 |
10 |
300 |
5,200円 |
| PFA-FXT-46 |
9.52 |
7.52 |
10 |
500 |
6,900円 |
| PFA-FXT-47 |
9.52 |
7.52 |
10 |
1000 |
13,000円 |
| PFA-FXT-48 |
12.7 |
10.7 |
15 |
300 |
5,700円 |
| PFA-FXT-49 |
12.7 |
10.7 |
15 |
500 |
9,000円 |
| PFA-FXT-50 |
12.7 |
10.7 |
15 |
1000 |
15,500円 |
|
| 短い長さのチューブはお問い合せください。 |
|
| PTFE＆PFA接続ジョイントI型 |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
|
■テフロンチューブ、ガラス管、ステンレスパイプの接続に使用します。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質 ボディ：PTFE ナット：PFA シール：ソロバン型 |
|
|
| 型式 |
適用ホース外径
φ(mm) |
販売価格 |
| PTFECJ-6 |
6 |
3,500円 |
| PTFECJ-8 |
8 |
4,000円 |
| PTFECJ-10 |
10 |
3,700円 |
| PTFECJ-12 |
12 |
4,500円 |
| PTFECJ-14 |
14 |
9,300円 |
| PTFECJ-16 |
16 |
9,600円 |
| PTFECJ-18 |
18 |
11,900円 |
| PTFECJ-20 |
20 |
12,100円 |
|
|
| PTFE＆PFA接続ジョイントL型 |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
|
■テフロンチューブ、ガラス管、ステンレスパイプの接続に使用します。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質 ボディ：PTFE ナット：PFA シール：ソロバン型 |
|
|
| 型式 |
適用ホース外径
φ(mm) |
販売価格 |
| PTFECJL-6 |
6 |
4,600円 |
| PTFECJL-8 |
8 |
4,300円 |
| PTFECJL-10 |
10 |
5,120円 |
| PTFECJL-12 |
12 |
5,450円 |
| PTFECJL-14 |
14 |
12,400円 |
| PTFECJL-16 |
16 |
12,600円 |
| PTFECJL-18 |
18 |
15,400円 |
| PTFECJL-20 |
20 |
15,600円 |
|
|
| PTFE＆PFA接続ジョイントT型 |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
|
■テフロンチューブ、ガラス管、ステンレスパイプの接続に使用します。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質 ボディ：PTFE ナット：PFA シール：ソロバン型 |
|
|
| 型式 |
適用ホース外径
φ(mm) |
販売価格 |
| PTFECJT-6 |
6 |
5,230円 |
| PTFECJT-8 |
8 |
5,340円 |
| PTFECJT-10 |
10 |
5,830円 |
| PTFECJT-12 |
12 |
6,220円 |
| PTFECJT-14 |
14 |
18,100円 |
| PTFECJT-16 |
16 |
19,400円 |
| PTFECJT-18 |
18 |
22,700円 |
| PTFECJT-20 |
20 |
23,000円 |
|
|
| PTFE＆PFA接続ジョイント十字型 |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
|
■テフロンチューブ、ガラス管、ステンレスパイプの接続に使用します。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質 ボディ：PTFE ナット：PFA シール：ソロバン型 |
|
|
| 型式 |
適用ホース外径
φ(mm) |
販売価格 |
| PTFECJC-6 |
6 |
11,500円 |
| PTFECJC-8 |
8 |
11,800円 |
| PTFECJC-10 |
10 |
12,500円 |
| PTFECJC-12 |
12 |
14,000円 |
|
|
| PTFE＆PFAハーフオスジョイントI型 |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
|
■中間で止まるものと貫通するタイプがあります。 |
|
■貫通タイプはセンサー、温度計に使用できます。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質 ボディ：PTFE ナット：PFA |
|
|
| 型式 |
適用ホース外径
φ(mm) |
接続ネジ |
穴形状 |
販売価格 |
| PTFEHO-6 |
6 |
R1/4 |
中間止 |
3,200円 |
| PTFEHO-8 |
8 |
R1/4 |
3,500円 |
| PTFEHO-10 |
10 |
R3/8 |
4,000円 |
| PTFEHO-12 |
12 |
R3/8 |
4,400円 |
| PTFEHO-14 |
14 |
R1/2 |
7,800円 |
| PTFEHO-16 |
16 |
R1/2 |
8,200円 |
| PTFEHO-18 |
18 |
R3/4 |
13,300円 |
| PTFEHO-20 |
20 |
R3/4 |
13,700円 |
| PTFEHOP-6 |
6 |
R1/4 |
貫通穴 |
3,200円 |
| PTFEHOP-8 |
8 |
R1/4 |
3,500円 |
| PTFEHOP-10 |
10 |
R3/8 |
4,000円 |
| PTFEHOP-12 |
12 |
R3/8 |
4,400円 |
| PTFEHOP-14 |
14 |
R1/2 |
7,800円 |
| PTFEHOP-16 |
16 |
R1/2 |
8,200円 |
| PTFEHOP-18 |
18 |
R3/4 |
13,300円 |
| PTFEHOP-20 |
20 |
R3/4 |
13,700円 |
|
|
| PTFE＆PFAハーフオスジョイントL型 |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
|
■一方がチューブ圧入型で一方がオスねじ接続です。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質 ボディ：PTFE ナット：PFA |
|
|
| 型式 |
適用ホース外径
φ(mm) |
接続ネジサイズ |
販売価格 |
| PTFEHOL-1 |
6 |
R1/4 |
4,950円 |
| PTFEHOL-2 |
8 |
R1/4 |
5,120円 |
| PTFEHOL-3 |
10 |
R3/8 |
5,340円 |
| PTFEHOL-4 |
12 |
R3/8 |
5,720円 |
|
|
| PTFE＆PFAハーフメスジョイントI型 |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
|
■一方がチューブ圧入型で一方がメスねじ接続です。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質 ボディ：PTFE ナット：PFA |
|
|
| 型式 |
適用ホース外径
φ(mm) |
接続ネジサイズ |
販売価格 |
| PTFEHM-1 |
6 |
Rc1/4 |
3,650円 |
| PTFEHM-2 |
8 |
Rc1/4 |
3,900円 |
| PTFEHM-3 |
10 |
Rc1/4 |
4,350円 |
| PTFEHM-4 |
10 |
Rc3/8 |
4,800円 |
| PTFEHM-5 |
12 |
Rc3/8 |
4,800円 |
|
| NPTネジはお問合せください。 |
|
| PTFEニップル |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■容器、装置などとの接続。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質：PTFE |
|
|
| 型式 |
接続ネジサイズ |
販売価格 |
| PTFENI-1 |
R1/8×1/8 |
2,400円 |
| PTFENI-2 |
R1/4×1/8 |
2,500円 |
| PTFENI-3 |
R1/4×1/4 |
2,500円 |
| PTFENI-4 |
R3/8×1/4 |
2,700円 |
| PTFENI-5 |
R3/8×3/8 |
2,700円 |
| PTFENI-6 |
R1/2×1/4 |
3,000円 |
| PTFENI-7 |
R1/2×3/8 |
3,000円 |
| PTFENI-8 |
R1/2×1/2 |
3,000円 |
| PTFENI-9 |
R3/4×3/4 |
4,300円 |
| PTFENI-10 |
R3/4×1/2 |
4,500円 |
|
|
| PTFEエルボーニップル |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■容器、装置などとの接続。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質：PTFE |
|
|
| 型式 |
接続ネジサイズ |
販売価格 |
| PTFELNI-1 |
R1/8×1/8 |
35200円 |
| PTFELNI-2 |
R1/4×1/8 |
3,700円 |
| PTFELNI-3 |
R1/4×1/4 |
3,700円 |
| PTFELNI-4 |
R3/8×1/4 |
5,000円 |
| PTFELNI-5 |
R3/8×3/8 |
5,000円 |
| PTFELNI-6 |
R1/2×1/4 |
7,100円 |
| PTFELNI-7 |
R1/2×3/8 |
7,100円 |
| PTFELNI-8 |
R1/2×1/2 |
10,300円 |
| PTFELNI-9 |
R3/4×3/4 |
12,000円 |
|
|
| PTFEチーズーニップル |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■容器、装置などとの接続。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質：PTFE |
|
|
| 型式 |
接続ネジサイズ |
販売価格 |
| PTFETNI-1 |
R1/8×1/8×1/8 |
4,200円 |
| PTFETNI-2 |
R1/4×1/4×1/4 |
6,100円 |
| PTFETNI-3 |
R3/8×3/8×3/8 |
6,900円 |
| PTFETNI-4 |
R1/2×1/2×1/2 |
16,300円 |
| PTFETNI-5 |
R3/4×3/4×3/4 |
20,000円 |
|
|
| PTFEパイプエルボ |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■容器、装置などとの接続。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質：PTFE |
|
|
| 型式 |
接続ネジサイズ |
販売価格 |
| PTFEPL-1 |
Rc1/4×1/4 |
3,900円 |
| PTFEPL-2 |
Rc3/8×3/8 |
5,200円 |
| PTFEPL-3 |
Rc1/2×1/2 |
7,400円 |
| PTFEPL-4 |
Rc3/4×3/4 |
12,500円 |
|
| *NPTねじはお問い合わせください。 |
|
| PTFEパイプティー |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■容器、装置などとの接続。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質：PTFE |
|
|
| 型式 | 接続ネジサイズ | 販売価格 | | PTFEPT-1 | Rc1/4×1/4×1/4 | 5,000円 | | PTFEPT-2 | Rc3/8×3/8×3/8 | 5,800円 | | PTFEPT-3 | Rc1/2×1/2×1/2 | 8,800円 | | PTFEPT-4 | Rc3/4×3/4×3/4 | 14,000円 |
|
| *NPTネジおよび異径ネジはお問い合わせください。 |
|

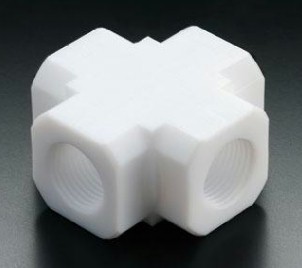

| PTFEクロス（十字）ソケット |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■容器、装置などとの接続。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質：PTFE |
|
|
| 型式 |
接続ネジサイズ |
販売価格 |
| PTFE4S-1 |
Rc1/4×1/4×1/4×1/4 |
6,000円 |
| PTFE4S-2 |
Rc3/8×3/8×3/8×3/8 |
7,500円 |
| PTFE4S-3 |
Rc1/2×1/2×1/2×1/2 |
10,000円 |
| PTFE4S-4 |
Rc3/4×3/4×3/4×3/4 |
17,500円 |
|
|
| PTFEY型ソケット |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■容器、装置などとの接続。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質：PTFE |
|
|
| 型式 |
接続ネジサイズ |
販売価格 |
| PTFEYS-1 |
Rc1/4×1/4×1/4 |
6,600円 |
| PTFEYS-2 |
Rc3/8×3/8×3/8 |
8,140円 |
| PTFEYS-3 |
Rc1/2×1/2×1/2 |
11,000円 |
| PTFEYS-4 |
Rc3/4×3/4×3/4 |
20,900円 |
|
|
| PTFEブッシング |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■内側にメスねじ、外側にオスねじが切ってあります。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質：PTFE |
|
|
| 型式 |
接続ネジサイズ |
販売価格 |
| PTFECP-1 |
Rc1/8×R1/4 |
2,500円 |
| PTFECP-2 |
Rc1/8×R3/8 |
2,500円 |
| PTFECP-3 |
Rc1/4×R3/8 |
2,500円 |
| PTFECP-4 |
Rc1/4×R1/2 |
2,700円 |
| PTFECP-5 |
Rc3/8×R1/2 |
2,700円 |
| PTFECP-6 |
Rc1/2×R3/4 |
5,000円 |
| PTFECP-7 |
Rc3/4×R1" |
5,800円 |
|
|
| PTFEカップリング |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■左右のねじが内側にメスねじです。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質：PTFE |
|
|
| 型式 |
接続ネジサイズ |
販売価格 |
| PTFECP-1 |
Rc1/4 |
3,300円 |
| PTFECP-2 |
Rc3/8 |
4,800円 |
| PTFECP-3 |
Rc1/2 |
7,500円 |
| PTFECP-4 |
Rc3/4 |
12,500円 |
|
| *NPTねじはお問い合わせください。 |
|
| PTFE異径カップリング |
|
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■左右のねじが内側にメスねじです。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質：PTFE |
|
|
| 型式 |
接続ネジサイズ |
販売価格 |
| PTFERCP-1 |
Rc1/8×Rc1/4 |
4,000円 |
| PTFERCP-2 |
Rc1/4×RC3/8 |
5,900円 |
| PTFERCP-3 |
Rc1/4×Rc1/2 |
9,000円 |
| PTFERCP-4 |
Rc3/8×Rc1/2 |
9,000円 |
| PTFERCP-5 |
Rc1/2×Rc3/4 |
13,700円 |
|
| *NPTねじはお問い合わせください。 |
|
| PTFEオス・メスジョイント |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■容器、装置などとの接続。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質：PTFE |
|
|
| 型式 |
接続ネジサイズ |
販売価格 |
| PTFEMF-1 |
Rc1/4×R1/8 |
4,200円 |
| PTFEMF-2 |
Rc3/8×R1/8 |
5,400円 |
| PTFEMF-3 |
Rc3/8×R1/4 |
5,400円 |
| PTFEMF-4 |
Rc1/2×R1/4 |
6,500円 |
| PTFEMF-5 |
Rc1/2×R3/8 |
7,800円 |
|
|
| PTFEパイプエルボオスメスアダプタ |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■容器、装置などとの接続。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質：PTFE |
|
|
| 型式 |
接続ネジサイズ |
販売価格 |
| PTFEPLA-1 |
Rc1/8×R1/8 |
3,700円 |
| PTFEPLA-2 |
Rc1/4×R1/4 |
3,900円 |
| PTFEPLA-3 |
Rc3/8×R3/8 |
5,200円 |
| PTFEPLA-4 |
Rc1/2×R1/2 |
7,100円 |
| PTFEPLA-5 |
Rc3/4×R3/4 |
12,500円 |
|
|
| PTFE＆PFAホースチューブジョイント |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■テフロンチューブとシリコンチューブ等の柔らかいチューブの接続。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質：PTFE ナット：PFA |
|
|
| 型式 |
適用ホース外径
φ(mm) |
竹の子外径
φ(mm) |
販売価格 |
| PTFEHT-1 |
6 |
8 |
5,500円 |
| PTFEHT-2 |
8 |
6 |
6,000円 |
| PTFEHT-3 |
8 |
10 |
6,100円 |
| PTFEHT-4 |
10 |
8 |
6,300円 |
| PTFEHT-5 |
10 |
12 |
6,500円 |
| PTFEHT-6 |
12 |
10 |
6,500円 |
|
|
| PTFEハーフオスチューブジョイント |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■チューブ、機器・器具の接続。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質：PTFE |
|
|
| 型式 |
竹の子外径
φ(mm) |
接続ネジ |
販売価格 |
| PTFEHOJ-1 |
4 |
R1/8 |
2,900円 |
| PTFEHOJ-2 |
6 |
R1/4 |
3,300円 |
| PTFEHOJ-3 |
8 |
R1/4 |
3,400円 |
| PTFEHOJ-4 |
10 |
R1/4 |
3,800円 |
| PTFEHOJ-5 |
10 |
R3/8 |
3,800円 |
| PTFEHOJ-6 |
12 |
R3/8 |
4,200円 |
|
|
| PTFEハーフメスチューブジョイント |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
| 用途 |
■チューブ、機器・器具の接続。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質：PTFE |
|
|
| 型式 |
竹の子外径
φ(mm) |
接続ネジ |
販売価格 |
| PTFEHMJ-1 |
4 |
R1/8 |
3,500円 |
| PTFEHMJ-2 |
6 |
R1/4 |
3,500円 |
| PTFEHMJ-3 |
8 |
R1/4 |
3,700円 |
| PTFEHMJ-4 |
10 |
R1/4 |
4,200円 |
| PTFEHMJ-5 |
10 |
R3/8 |
4,200円 |
| PTFEHMJ-6 |
12 |
R3/8 |
4,200円 |
|
|
| テフロンシールテープ |
 |
| 特長 |
■PTFE生材を使用しています。 |
|
■ガラスねじ、金属ねじ、テフロンねじ、プラスチックねじ部に使用できます。 |
| 仕様 |
材質：PTFE |
|
|
| 型式 |
厚さ(mm) |
幅(mm) |
長さ(m) |
販売価格 |
| PTFEST-01 |
0.1 |
13 |
5 |
150円 |
| PTFEST-02 |
0.1 |
13 |
15 |
340円 |
| PTFEST-03 |
0.15 |
20 |
10 |
2,200円 |
| PTFEST-04 |
0.2 |
25 |
10 |
3,300円 |
|
|
| PFAメイルコネクタ |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
|
■フッ素樹脂チューブの接続に使用します。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質 ボディ・ナット：PFA シール：Fロックシール(標準)またはソロバン型シール |
|
|
| 型式 |
適用ホース外径
φ(mm) |
接続ネジサイズ |
販売価格 |
| PFA-MC-01 |
6 |
R1/8 |
1,950円 |
| PFA-MC-02 |
6 |
R1/4 |
1,950円 |
| PFA-MC-03 |
6 |
R3/8 |
2,300円 |
| PFA-MC-04 |
8 |
R1/8 |
2,100円 |
| PFA-MC-05 |
8 |
R1/4 |
2,450円 |
| PFA-MC-06 |
8 |
R3/8 |
2,500円 |
| PFA-MC-07 |
10 |
R1/8 |
3,800円 |
| PFA-MC-08 |
10 |
R1/4 |
2,700円 |
| PFA-MC-09 |
10 |
R3/8 |
2,750円 |
| PFA-MC-10 |
10 |
R1/2 |
3,300円 |
| PFA-MC-11 |
12 |
R1/4 |
3,250円 |
| PFA-MC-12 |
12 |
R3/8 |
3,100円 |
| PFA-MC-13 |
12 |
R1/2 |
3,500円 |
| PFA-MC-14 |
19 |
R3/4 |
5,300円 |
| PFA-MC-15 |
1/4 |
R1/8 |
2,100円 |
| PFA-MC-16 |
1/4 |
R1/4 |
2,100円 |
| PFA-MC-17 |
1/4 |
R3/8 |
2,300円 |
| PFA-MC-18 |
3/8 |
R1/4 |
2,800円 |
| PFA-MC-19 |
3/8 |
R3/8 |
2,900円 |
| PFA-MC-20 |
3/8 |
R1/2 |
3,500円 |
| PFA-MC-21 |
1/2 |
R1/4 |
3,200円 |
| PFA-MC-22 |
1/2 |
R3/8 |
3,500円 |
| PFA-MC-23 |
1/2 |
R1/2 |
3,700円 |
| PFA-MC-24 |
3/4 |
R3/4 |
5,800円 |
|
|
| PFAメイルエルボ |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
|
■フッ素樹脂チューブの接続に使用します。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質 ボディ・ナット：PFA シール：Fロックシール(標準)またはソロバン型シール |
|
|
| 型式 |
適用ホース外径
φ(mm) |
接続ネジサイズ |
販売価格 |
| PFA-ML-01 |
6 |
R1/8 |
2,600円 |
| PFA-ML-02 |
6 |
R1/4 |
2,700円 |
| PFA-ML-03 |
6 |
R3/8 |
3,140円 |
| PFA-ML-04 |
8 |
R1/8 |
2,800円 |
| PFA-ML-05 |
8 |
R1/4 |
2,950円 |
| PFA-ML-06 |
8 |
R3/8 |
3,800円 |
| PFA-ML-07 |
10 |
R1/4 |
3,500円 |
| PFA-ML-08 |
10 |
R3/8 |
3,600円 |
| PFA-ML-09 |
10 |
R1/2 |
3,800円 |
| PFA-ML-10 |
12 |
R1/4 |
4,500円 |
| PFA-ML-11 |
12 |
R3/8 |
4,300円 |
| PFA-ML-12 |
12 |
R1/2 |
4,300円 |
| PFA-ML-13 |
19 |
R3/4 |
6,500円 |
| PFA-ML-14 |
1/4 |
R1/8 |
2,700円 |
| PFA-ML-15 |
1/4 |
R1/4 |
2,800円 |
| PFA-ML-16 |
1/4 |
R3/8 |
3,900円 |
| PFA-ML-17 |
3/8 |
R1/4 |
3,700円 |
| PFA-ML-18 |
3/8 |
R3/8 |
3,800円 |
| PFA-ML-19 |
3/8 |
R1/2 |
4,100円 |
| PFA-ML-20 |
1/2 |
R1/4 |
4,600円 |
| PFA-ML-21 |
1/2 |
R3/8 |
4,300円 |
| PFA-ML-22 |
1/2 |
R1/2 |
4,400円 |
| PFA-ML-23 |
3/4 |
R3/4 |
6,700円 |
|
|
| PFAストレートユニオン |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
|
■フッ素樹脂チューブの接続に使用します。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質 ボディ・ナット：PFA シール：Fロックシール(標準)またはソロバン型シール |
|
|
| 型式 |
適用ホース外径
φ(mm) |
販売価格 |
| PFA-SU-6 |
6 |
3,100円 |
| PFA-SU-8 |
8 |
3,200円 |
| PFA-SU-10 |
10 |
3,400円 |
| PFA-SU-12 |
12 |
3,900円 |
| PFA-SU-19 |
19 |
7,300円 |
| PFA-SU-1/4 |
1/4 |
3,100円 |
| PFA-SU-3/8 |
3/8 |
3,400円 |
| PFA-SU-1/2 |
1/2 |
3,900円 |
| PFA-SU-3/4 |
3/4 |
7,300円 |
|
|
| PFAユニオンエルボ |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
|
■フッ素樹脂チューブの接続に使用します。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質 ボディ・ナット：PFA シール：Fロックシール(標準)またはソロバン型シール |
|
|
| 型式 |
適用ホース外径
φ(mm) |
販売価格 |
| PFA-UL-6 |
6 |
3,200円 |
| PFA-UL-8 |
8 |
3,300円 |
| PFA-UL-10 |
10 |
3,500円 |
| PFA-UL-12 |
12 |
4,300円 |
| PFA-UL-19 |
19 |
7,800円 |
| PFA-UL-1/4 |
1/4 |
3,100円 |
| PFA-UL-3/8 |
3/8 |
3,500円 |
| PFA-UL-1/2 |
1/2 |
4,400円 |
| PFA-UL-3/4 |
3/4 |
8,000円 |
|
|
| PFAユニオンティ |
 |
| 特長 |
■耐熱性・非粘着性・電気絶縁性・耐薬品性・滑り性に優れています。 |
|
■フッ素樹脂チューブの接続に使用します。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質 ボディ・ナット：PFA シール：Fロックシール(標準)またはソロバン型シール |
|
|
| 型式 |
適用ホース外径
φ(mm) |
販売価格 |
| PFA-UT-6 |
6 |
4,000円 |
| PFA-UT-8 |
8 |
4,400円 |
| PFA-UT-10 |
10 |
5,000円 |
| PFA-UT-12 |
12 |
5,600円 |
| PFA-UT-19 |
19 |
8,700円 |
| PFA-UT-1/4 |
1/4 |
4,000円 |
| PFA-UT-3/8 |
3/8 |
5,000円 |
| PFA-UT-1/2 |
1/2 |
5,600円 |
| PFA-UT-3/4 |
3/4 |
8,700円 |
|
|
| PTFEソロバン型シール |
 |
| 特長 |
■I型、L型、T型ジョイント、ニードルバルブに共通品。 |
|
■長く使用されるとシール性が無くなりますので交換してください。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質：PTFE |
|
|
| 型式 |
適用ホース外径
φ(mm) |
販売価格
(10コ) |
| RS-2 |
2 |
2,400円 |
| RS-3 |
3 |
2,400円 |
| RS-4 |
4 |
2,400円 |
| RS-6 |
6 |
2,400円 |
| RS-8 |
8 |
2,700円 |
| RS-10 |
10 |
3,200円 |
| RS-12 |
12 |
4,200円 |
| RS-19 |
19 |
6,400円 |
| RS-1/4 |
1/4 |
2,400円 |
| RS-3/8 |
3/8 |
3,200円 |
| RS-1/2 |
1/2 |
4,200円 |
| RS-3/4 |
3/4 |
6,400円 |
|
|
| PTFEFロックシール |
|
| 特長 |
■PFA継手I型、L型、T型ジョイントに共通品。 |
|
■耐圧仕様の場合にソロバン型シールと入れ替えてご使用ください。 |
|
■シール内側のＶ山とチューブ外側のＶ溝が噛合いチューブを確実に固定できます。 |
| 使用方法 |
■シール内側にＶ山がありグルービングカッターでチューブ外径にＶ溝を入れて使用します。 |
| 適用流体 |
■酸、アルカリ、有機溶剤 |
| 仕様 |
材質：PTFE |
|
|
| 型式 |
適用ホース外径
φ(mm) |
販売価格
(10コ) |
| FRS-6 |
6 |
2,700円 |
| FRS-8 |
8 |
3,100円 |
| FRS-10 |
10 |
3,600円 |
| FRS-12 |
12 |
4,500円 |
| FRS-19 |
19 |
7,300円 |
| FRS-1/4 |
1/4 |
2,700円 |
| FRS-3/8 |
3/8 |
3,600円 |
| FRS-1/2 |
1/2 |
4,500円 |
| FRS-3/4 |
3/4 |
7,300円 |
|
|

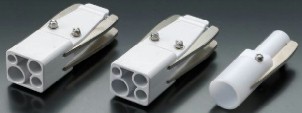

| グルービングカッター |
 |
| 特長 |
■チューブ側に溝を入れるだけで簡単に取付けできます。 |
|
■溝を入れなくても固定できますが耐圧性は落ちます。 |
| 仕様 |
使用チューブはPFAチューブをごし使用ください。 |
|
|
| 型式 |
適用ホース外径(mm) |
販売価格 |
| GC-01 |
φ6,φ8,φ10,φ12 |
9,900円 |
| GC-02 |
φ1/4,φ3/8,φ1/2 |
15,200円 |
| GC-03 |
φ19,φ3/4 |
15,200円 |
|
|
 |
|
| *掲載されている以外のチューブ・継手等はお問い合わせください。(インチサイズのチューブ・継手等を含む) |
|
| PTFEストップ栓 |
 |
| 特長 |
■バルブ、ジョイントについているソロバン型シールと取り替えてナットで締めるだけです。 |
| 用途 |
■流体をストップさせます。 |
| 仕様 |
PTFE |
|
|
| 型式 |
適用外径φ(mm) |
販売価格（1コ） |
| TFSP-01 |
2 |
1,120円 |
| TFSP-02 |
3 |
1,120円 |
| TFSP-03 |
4 |
1,120円 |
| TFSP-04 |
6 |
1,120円 |
| TFSP-05 |
8 |
1,270円 |
| TFSP-06 |
10 |
1,440円 |
| TFSP-07 |
12 |
1,710円 |
| TFSP-08 |
1/4 |
1,120円 |
| TFSP-09 |
3/8 |
1,440円 |
| TFSP-10 |
1/2 |
1,710円 |
|
