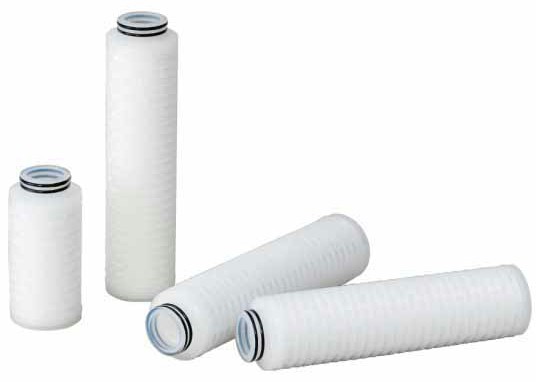

| フッ素樹脂カートリッジフィルター |
 |
|
フッ素樹脂カートリッジフィルター |
| 特長 |
■メンブレンフィルター、サポートメディアのすべてをフッ素樹脂で構成しています。 |
|
■耐薬品性に優れ、酸、アルカリ、有機溶剤などの濾過に適しています。 |
| 用途 |
■酸、アルカリなどの腐食性液体の精密濾過。 |
|
■各種有機溶剤の精密濾過。 |
|
■キシレン、トルエン、テトラヒドロフラン、フッ酸等々の濾過。 |
| 仕様 |
材質：PFA（本体） フィルター：PTFE(疎水性) Oリング：FEPまたはパーフロロエストラマー |
|
最高使用圧力：0.49Mpa 最高使用温度：150℃ 寸法(胴径)：φ65mm オートクレーブ減菌可 |
|
カートリッジ形状：222 OリングSOE |
|
|
| 型式表示記号 |
| PTTCF |
－ |
005 |
- |
H |
- |
F |
|
|
(1) |
|
(2) |
|
(3) |
|
| (1)孔径表示 |
|
(2)コード |
|
(3)Oリング材質 |
| 孔径(μm) |
孔径表示 |
| 0.05 |
005 |
| 0.10 |
010 |
| 0.20 |
020 |
| 0.50 |
050 |
| 1.00 |
100 |
| 3.00 |
300 |
|
|
| コード |
全長寸法(mm) |
濾過面積(c㎡) |
| H |
125 |
2350 |
| S |
250 |
5000 |
| HL |
125 |
4160 |
| SL |
250 |
9000 |
|
|
| コード |
Oリングの材質 |
| F |
FEP |
| P |
パーフロロエストラマー |
|
|
|
| 各種物質の表面張力 |
| 物質 |
表面張力(mN/m) |
温度 |
| アセトン |
23.3 |
20℃ |
| ベンゼン |
28.9 |
20℃ |
| エタノール |
22.55 |
20℃ |
| n-ヘキサン |
18.4 |
20℃ |
| メタノール |
22.6 |
20℃ |
| 水 |
72.75 |
20℃ |
|
| 1) PTFEメンブレンフィルターは疎水性であるため表面張力が32mN/m以上の液体は通常濾過できません。 |
| 2) 表面張力の高い物質はイソプロピルアルコール、エチルアルコールなどで湿潤させた後、濾過する液体で置換してからご使用ください。 |
|
|
|

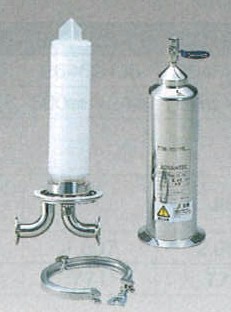

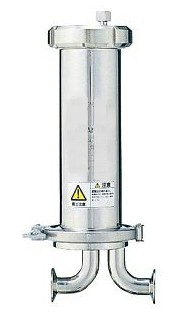

| フッ素樹脂カートリッジフィルター用ステンレス製サニタリーハウジング（横配管タイプ） |
 |
|
ステンレス製ハウジング |
| 特長 |
■胴とベースはサニタリークランプでシールされていますのでフィルターの交換が容易です。 |
| 用途 |
■フッ素樹脂カートリッジフィルター用ハウジング |
| 仕様 |
ベントドレイン部：ボールバルブ SUS316 |
|
|
|
|
仕様 |
 |
|
| 品名 |
CFHTWA-MS |
| IN、OUTの形状 |
1Sフェルール |
| 全高×全幅(mm) |
441×183 |
| 最高使用圧力 |
0.49Mpa |
| カートリッジ本数 |
1本(250mm) |
| 材質 |
ボディ：SUS316 4Sクランプ：SUS304 ガスケット：シリコーン |
| 質量(Kg) |
3.7 |
|
|
| 構造図 |
 |
|

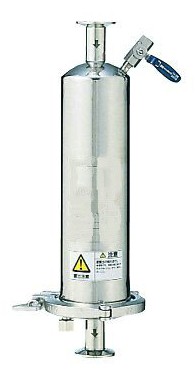

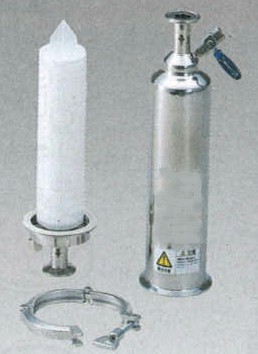

| フッ素樹脂カートリッジフィルター用ステンレス製サニタリーハウジング（縦配管タイプ） |
 |
|
ステンレス製ハウジング |
| 特長 |
■胴とベースはサニタリークランプでシールされていますのでフィルターの交換が容易です。 |
| 用途 |
■フッ素樹脂カートリッジフィルター用ハウジング |
| 仕様 |
ベントドレイン部：ボールバルブ SUS316 |
|
|
 |
|
| 品名 |
CFHTVA-MS |
| IN、OUTの形状 |
1Sフェルール |
| 全高×全幅(mm) |
392×200 |
| 最高使用圧力 |
0.49Mpa |
| カートリッジ本数 |
1本(250mm） |
| 材質 |
ボディ：SUS316 3 1/2Sクランプ：SUS304 ガスケット：シリコーン |
| 質量(Kg) |
3.2 |
|
|

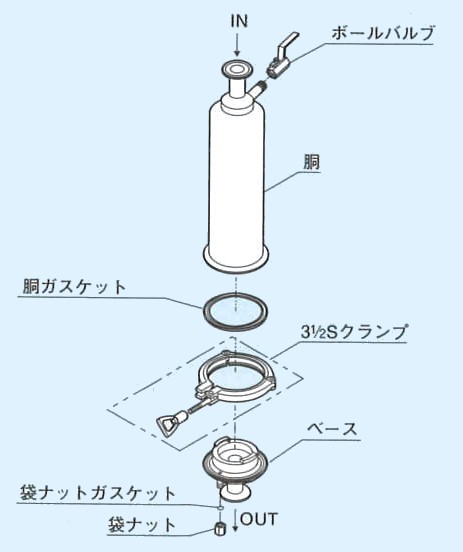

| 構造図 |
 |
