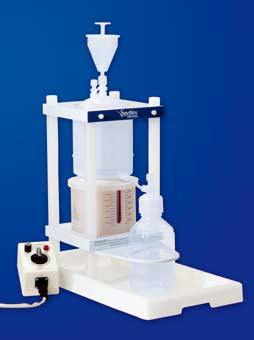

| テフロン蒸留器（非沸騰式） |
 |
|
PFAサブボイリングシステム |
| 特長 |
■塩酸・フッ酸・硝酸・水の高純度蒸留・精製。 |
|
■接液部はPFA製で成型されています。 |
|
■沸点に届かない範囲で最大限の加熱が可能です。 |
|
■ヒーターが組み込まれていて冷却水は必要ありません。 |
| 用途 |
■半導体産業、各種研究所 |
| 仕様 |
本体材質：PFA ヒーター：70W 電源：AC100V 容量：1000ml |
|
サイズ：200W×200D×450H |
|
付属品：本体、コントローラー、注入容器、回収ボトル、ブラケット、他備品（チューブ、ストップコック、メンブレン等） |
|
オプション：ポリプロピレン製トレイ（254W×508D×40H） |
|
|

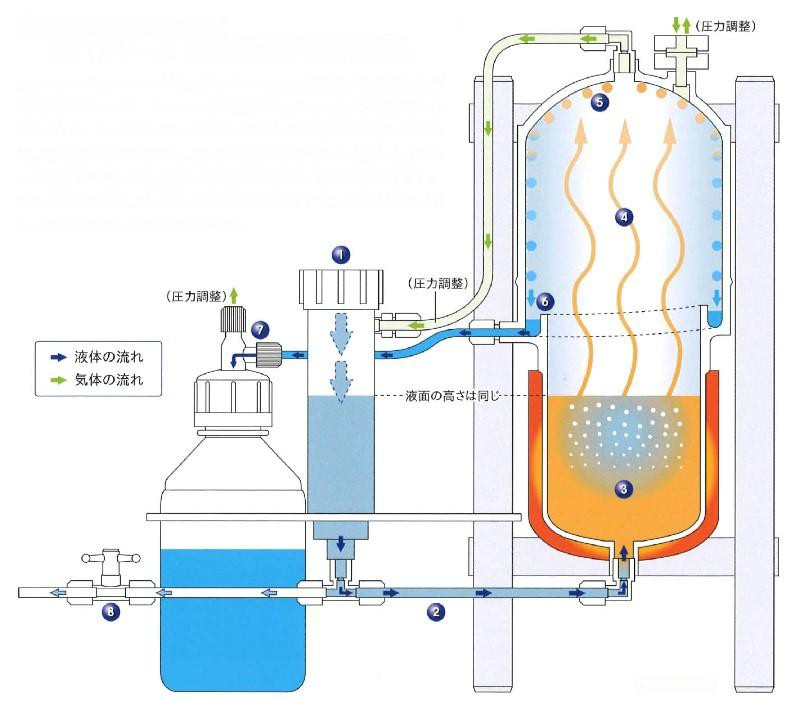

| 蒸留の仕組み |
 |
| ① |
蒸留液を注入容器に注入 |
| ② |
注入した液体が蒸留容器に移動 |
| ③ |
蒸留液を加熱ヒーターで加熱 |
| ④ |
蒸発した蒸留液が容器内で蒸発 |
| ⑤ |
蒸留容器上部に達した蒸気が凝結 |
| ⑥ |
内壁を伝って落ちた液体が溝を流れて移動 |
| ⑦ |
浄化された液体が回収ボトルに移動 |
| ⑧ |
ストップコックを緩めて残液を排出 |
|
|
| 使用温度蒸留レート（ml/時） |
|
蒸留性能（代表例） |
| 化学薬品 |
Hi(高） |
Mid（中） |
Low（低） |
| 硝酸（NHO3) |
40 |
20 |
7 |
| 塩酸（HCl） |
37 |
18 |
6 |
| フッ酸（HF） |
33 |
12 |
8 |
| 水（H2O） |
50 |
35 |
10 |
|
|
| HCｌ(1回蒸留) |
| バリウム |
10ppt |
錫(すず) |
20ppt |
| コバルト |
10ppt |
タングステン |
10ppt |
| 銅 |
10ppt |
ウラニウム |
1ppt |
| 鉛 |
10ppt |
ジルコニウム |
10ppt |
| ストロンチウム |
10ppt |
|
|
|
|
|
| 蒸留温度と速度 |
コントローラーのレバーで加熱温度を3段階で設定して蒸留スピードを調節可能。
| Hi(高） |
→ |
約80～90℃ |
| Mid（中） |
→ |
約70～80℃ |
| Low（低） |
→ |
約50～60℃ |
|
| 温度到達時間目安 高（Hi）設定時：2～3時間 |
|
 |

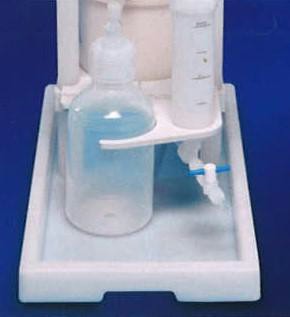

| 専用トレイ（254×508×40mm） |
|
|
| 貯蔵用容器、密閉用キャップおよびベント用排気ナットはお問合せください。 |
