エアフィルター(ダストフィルター・ガラス繊維フィルター) |
|
エアフィルターは空気中のゴミ、塵埃などを取り除き空気を清浄化する目的で使用されます。 |
エアーフィルターの配置 |
 |
一般名称 |
名称 |
型式 |
プレフィルター |
ダストフィルター |
DS |
中性能フィルター |
ビストロンフィルター |
BLT |
HEPAフィルター |
アトモスコンパクトフィルター |
ATMC |
耐熱HEPAフィルター |
耐熱アトモスコンパクトフィルター |
ATMCE |
ケミカルフィルター |
ピュアスメルフィルター |
PUR |
|
■外気はプレ・中性能・ケミカルフィルターで外部からの塵埃と各種ガスを取り除きます。 |
■HEPAフィルターでは微細な塵埃も99.97%以上で取り除きます。 |
■生産装置で高温な環境が必要な場合は耐熱タイプのHEPAフィルターを使用します。 |
■外気を清浄化してから室内に取り込むことでHEPAフィルターの寿命を延ばします。 |
■室内環境の清浄度によって中性能フィルターを最終フィルターとして使用できます。 |
|
|
ダストフィルター(ロール) |
 |
|
|
ロールタイプ |
特長 |
■強度に優れた不織布ろ材を採用し、取扱いに優れたプレフィルターです。 |
|
■JISB9908形式3(質量法)で76〜82%のフィルターです。 |
|
■難燃性で再生可能なフィルターです。 |
用途 |
■ビル空調、一般産業空調、クリーンルーム |
使用目的 |
■外気処理または中性能フィルタの前処理。 |
|
|
形式 |
材質 |
寸法(m)巾×長さ |
厚さ(mm) |
風速(m/sec) |
圧力損失(pa) |
捕集効率(%) |
再生 |
難燃性 |
初期 |
最終 |
NDS-140 |
ポリエステル |
1.6×30 |
7 |
2.0 |
20 |
49 |
45 |
○ |
○ |
NDS-150 |
ポリエステル |
1.6×30 |
7 |
2.5 |
29 |
147 |
57 |
○ |
○ |
NDS-300 |
ポリエステル |
1.6×30 |
10 |
2.5 |
49 |
196 |
72 |
○ |
○ |
NDS-400 |
ポリエステル |
1.6×20 |
13 |
2.5 |
59 |
196 |
76 |
○ |
○ |
NDS-600 |
ポリエステル |
1.6×20 |
18 |
2.5 |
88 |
196 |
82 |
○ |
○ |
NDS-340 |
ポリエステル |
1.6×20 |
20 |
2.5 |
49 |
196 |
75 |
× |
○ |
NDS-340R |
ポリエステル |
1.6×20 |
20 |
2.5 |
59 |
196 |
85 |
× |
○ |
NDS-465 |
ポリエステル |
1.6×20 |
15 |
1.5 |
74 |
196 |
80 |
○ |
○ |
NDS-315TS |
ポリエステル |
1.6×20 |
19 |
0.5/0.7 |
45/63 |
392 |
98 |
× |
○ |
|
|
フィルタ再生について |
再生タイプのフィルターは4〜5回の洗浄に耐え使用できます。一般的に中性洗剤にて数分浸した後、水洗いを行い洗浄後日陰干しをします。 |
|
自動巻取形交換用フィルタ |
形式 |
|
標準仕様 |
 |
|
形式 |
寸法
巾(mm) × 長さ(m) |
製品質量
(kg) |
DSR-340R-TH-S2 |
600 × 20 |
6.0 |
DSR-340R-TH-A2 |
800 × 20 |
8.0 |
DSR-340R-TH-D2 |
1000 × 20 |
10.0 |
DSR-340R-TH-M2 |
1200 × 20 |
12.0 |
DSR-340R-TH-C2 |
1400 × 20 |
14.0 |
DSR-340R-TH-B2 |
1600 × 20 |
16.0 |
DSR-340R-TH-L2 |
1800 × 20 |
18.0 |
|
|
ろ材の密度は空気流入側から流出側になるに従って高くなりますので圧力損失が低く高捕集率で粉じん保持量が多くなります。 |
|
ダストフィルター(パネル) |
 |
|
|
パネルタイプ |
特長 |
■強度に優れた不織布ろ材を採用し、取扱いに優れたプレフィルターです。 |
|
■JISB9908形式3(質量法)で76〜82%のフィルターです。 |
|
■難燃性で再生可能なフィルターです。 |
用途 |
■ビル空調、一般産業空調、クリーンルーム |
使用目的 |
■外気処理または中性能フィルタの前処理。 |
仕様 |
材質:ポリエステル、モダアクリル |
|
裏(金網) |
表(リテーナ) |
|

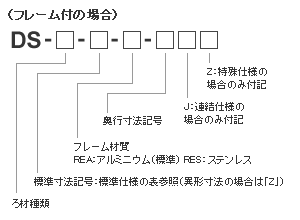

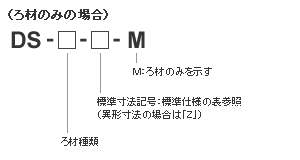

型番 |
本体寸法(mm)
縦×横×奥行 |
定格風量
(m3/min) |
圧力損失(Pa) |
捕集効率(%) |
質量(kg) |
初期 |
最終 |
DS-400-22-REA-15 |
500×500×15 |
37 |
59 |
196 |
76 |
0.9 |
DS-400-31H-REA-15 |
610×305×15 |
28 |
0.8 |
DS-400-31-REA-15 |
610×610×15 |
56 |
1.3 |
DS-600-22-REA-20 |
500×500×20 |
37 |
88 |
196 |
82 |
1.0 |
DS-600-31H-REA-20 |
610×305×20 |
28 |
0.8 |
DS-600-31-REA-20 |
610×610×20 |
56 |
1.4 |
DS-600-22-REA-25 |
500×500×25 |
37 |
88 |
196 |
82 |
1.0 |
DS-600-31H-REA-25 |
610×305×25 |
28 |
0.8 |
DS-600-31-REA-25 |
610×610×25 |
56 |
1.4 |
|
上記以外の寸法はお問い合わせください。 |
最大寸法1500mm×1500mm。1辺1500mmを超えた場合はリベット連結仕様。 |
|
 |
 |
*カット品は最小ロット数10枚(ご相談) |
|
ガラス繊維ろ材(パネル) |
 |
 |
|
|
パネルタイプ |
特長 |
■3〜30μmの粒径を対象としたプレフィルターです。 |
|
■低圧力損失、長寿命なフィルターです。 |
用途 |
■ビル空調、一般産業空調 |
使用目的 |
■外気処理または中性能フィルタの前処理。 |
仕様 |
材質:ガラス繊維 使用温度:60℃(フェノール樹脂使用) 難燃性 |
|
裏(金網) |
表(リテーナ) |
|

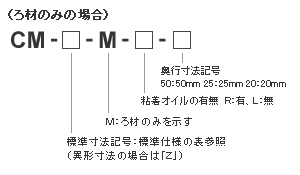

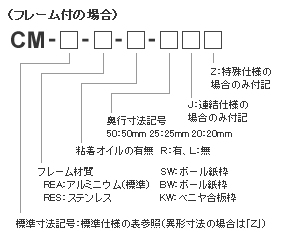

型番 |
フレーム材質 |
本体寸法(mm)
縦×横×奥行 |
定格風量
(m3/min) |
圧力損失(Pa) |
捕集効率(%) |
質量(kg) |
初期 |
最終 |
CM-22-REA-R-50 |
アルミニウム |
500×500×50 |
37 |
59 |
137 |
85 |
1.0 |
CM-30-REA-R-50 |
600×600×50 |
55 |
1.2 |
CM-31-REA-R-50 |
610×610×50 |
56 |
1.4 |
CM-22-BW-R-50 |
ボール紙 |
500×500×50 |
22 |
29 |
137 |
85 |
0.3 |
CM-30-BW-R-50 |
600×600×50 |
30 |
0.4 |
CM-31-BW-R-50 |
610×610×50 |
31 |
0.5 |
CM-22-KW-R-50 |
ベニヤ合板 |
500×500×50 |
22 |
29 |
137 |
85 |
1.0 |
CM-30-KW-R-50 |
600×600×50 |
30 |
1.2 |
CM-31-KW-R-50 |
610×610×50 |
31 |
1.5 |
CM-56-KW-R-50 |
610×610×50 |
56 |
56 |
137 |
85 |
1.5 |
|
上記以外の寸法はお問い合わせください。 |
|
 |
 |
*カット品は最小ロット数10枚(ご相談) |
|
ガラス繊維ろ材(ロール) |
 |
|
|
ロールタイプ |
特長 |
■3〜30μmの粒径を対象としたプレフィルターです。 |
|
■低圧力損失、長寿命なフィルターです。 |
用途 |
■ビル空調、一般産業空調、換気用 |
使用目的 |
■外気処理または中性能フィルタの前処理。 |
仕様 |
材質:ガラス繊維 ろ材厚さ:50、20mm 使用温度:60℃(フェノール樹脂使用) 難燃性 |
|
|
|
形式 |
|
標準仕様 |
 |
|

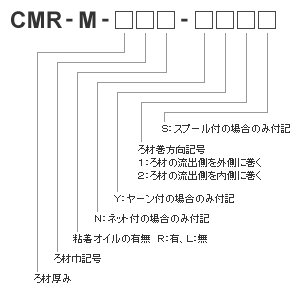

型番 |
本体寸法
幅(mm)×長さ(m) |
質量(kg) |
CMR-M-50SR-N2S |
600×20 |
6.0 |
CMR-M-50AR-N2S |
800×20 |
8.0 |
CMR-M-50DR-N2S |
1000×20 |
10.0 |
CMR-M-50MR-N2S |
1200×20 |
11.0 |
CMR-M-50CR-N2S |
1400×20 |
13.0 |
CMR-M-50BR-N2S |
1600×20 |
16.5 |
CMR-M-50LR-N2S |
1800×20 |
17.0 |
|
|
ろ材の密度は空気流入側から流出側になるに従って高くなりますので圧力損失が低く高捕集率で粉じん保持量が多くなります。 |
