波のグラフと媒質の振動（４） |
   |
波のグラフと媒質の振動（４） |
|

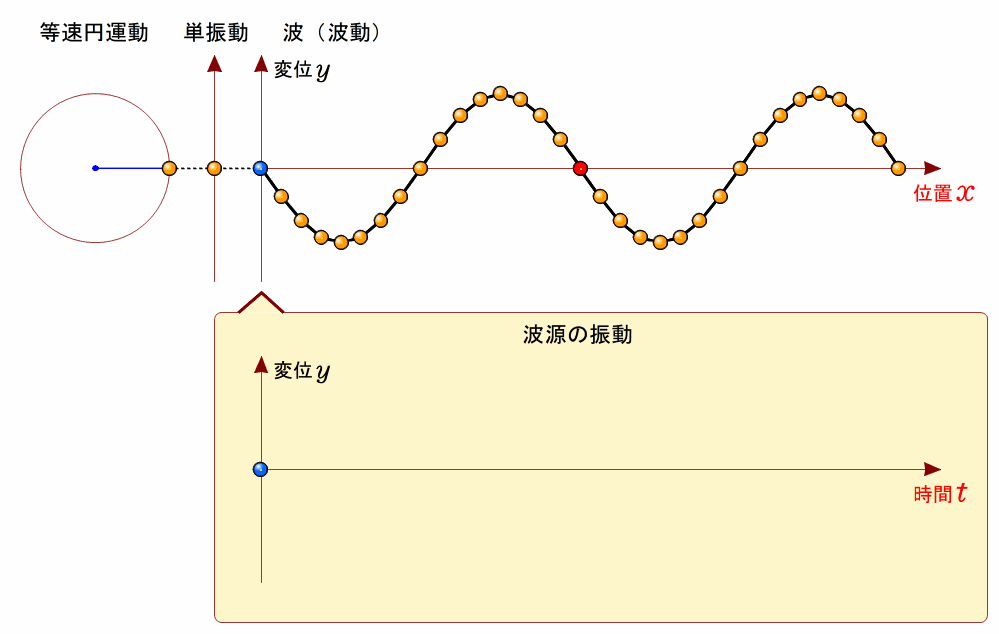

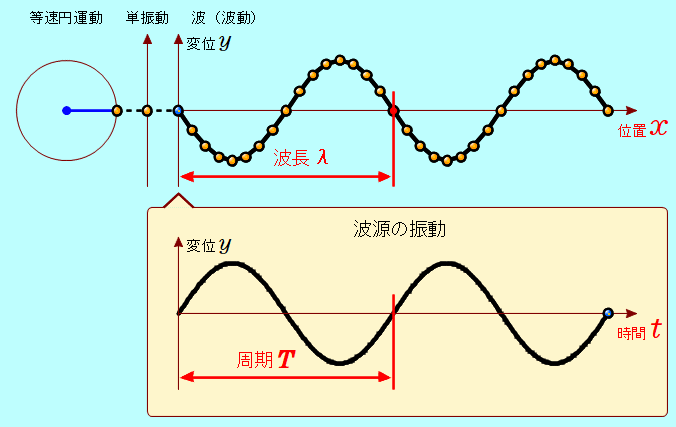

 媒質の振動のグラフ（ - グラフ）（教科書ｐ143）ここで、媒質の各点の振動の様子を考えます。 下のアニメーションは、波のような図が上下に２つあります。  上のアニメーションの上の図は、右に向かって進む「波」を表します。左端が波源です。 上のアニメーションの下の図は、一見、波の図のように見えますが、波ではありません。左端の波源の「振動のようす」です。横軸をよく見ると、「時間 」となっています。この図は、単に「波源の媒質が時間とともにどう振動しているか」をあらわしていて、「波」ではありません。 この、ある媒質の点の「振動の様子」を表すグラフを、ここでは「 -グラフ」といいます。＜重要＞ 下の図はアニメーションの静止図です。図のように、「波」の図では波長  を読み取ることができ、「振動の様子」を表す図では、振動の周期 を読み取ることができます。 横軸に注目アニメーションではなく、次のような場合に、混乱しないよう注意が必要です。

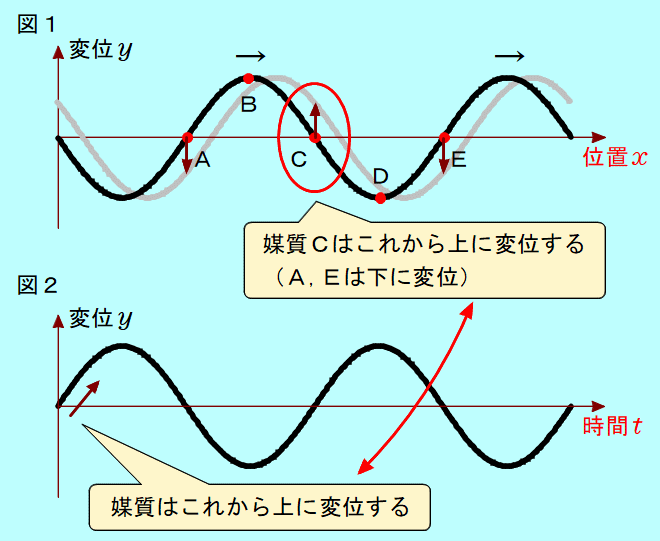

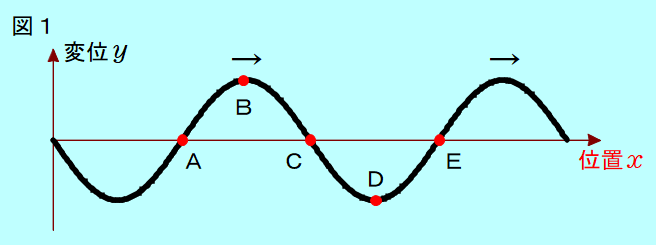

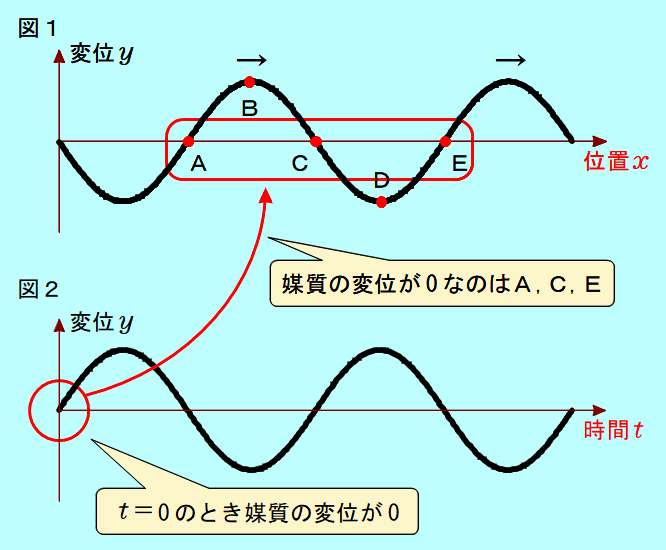

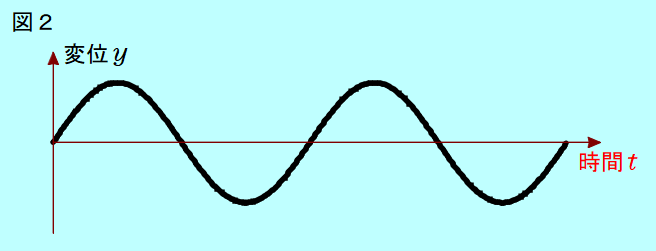

横軸に注目して、上の例の場合では、図１が「波のようす」、図２が「媒質の振動の様子」を表す図であることを見極めなくてはいけません。 ＜例題＞ 上の図２が表している媒質は、図１の波の媒質Ａ〜Ｅのどの点を表すでしょう。  図２が表す媒質の振動は、まず、時刻0で振動の中心にあることから、Ａ，Ｃ，Ｅ点のどれかです。  図２から、この媒質はこれから上に向かって変位します。図１の波を少し進めてみると、図２が表す媒質はＣ点であることがわかります。 冷静に、よく考えましょう。 |
|||
| → 練習問題 へ |
|||
| |
|||
| |
|||
