等加速度直線運動のグラフ（２） |
   |
等加速度直線運動のグラフ（２） |
|

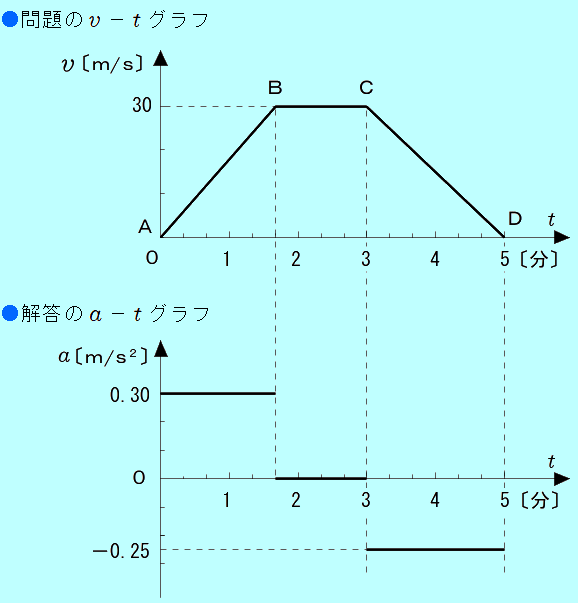

 問題集 ｐ８ 基本例題３ の グラフと状況の図  |
||
| ＢＣ間（100ｓ〜180ｓ）の加速度 この間は等速直線運動なので、加速度0です。（  グラフの傾き0） ＣＤ間（180ｓ〜300ｓ）の加速度この間の加速度は、加速度の式 より  よって、加速度は、進行の向きと反対の向きに 0.25 ｍ/ｓ２ となります。 （参考） ・ ここで、 グラフの傾き（180ｓ〜300ｓ）を求めると、 となります。つまり、  グラフの傾きが加速度を表すことになります。 以上をまとめると、・ＡＢ間（ 0ｓ〜100ｓ）は、  ＝ 0.30 ｍ/ｓ２ の等加速度直線運動・ＢＣ間（100ｓ〜180ｓ）は、等速直線運動（加速度 ＝0）・ＣＤ間（180ｓ〜300ｓ）は、 ＝ −0.25 ｍ/ｓ２ の等加速度直線運動となります。 よって、 − グラフは、次のようになります。（進行の向きが正の向きです）  −グラフは、「等加速度」の範囲内で、横一直線（一定）のグラフになります。そして、加速度の値が変わる点で、 −グラフは不連続となります。 |
||
| → (2) ＡＤ間の距離へ |
||
| |
||
| |
||
