等加速度直線運動のグラフ（１） |
|
| 教科書ｐ31「複雑な運動のグラフ」、ｐ30「負の加速度の運動」 等加速度直線運動のグラフついて、２つの利用例を学びます。 |
|

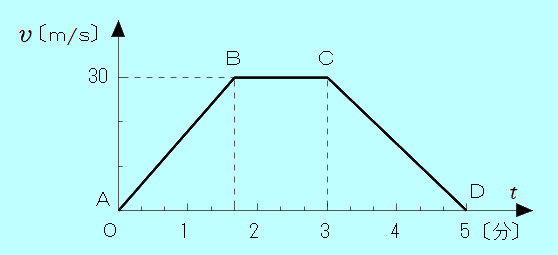

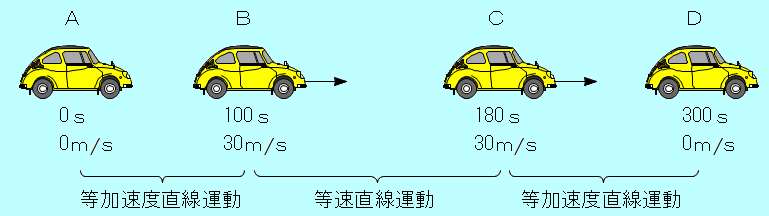

［利用例１］教科書ｐ31「複雑な運動のグラフ」  グラフを利用すると、複雑な運動について簡単に考えることができます。「問題集 ｐ８ 基本例題３」を例にします。 書き込み用プリント（Ａ４版２枚）pdfファイル ・・・ 必ずしも必要なものではありません。 基本例題３ 物体が（ここでは自動車とします）、直線上を点Ａ〜Ｄまで運動した。そのときの物体の速さ  と時間 との関係は、図のようになる。次の各問いに答えよ。(1) 進行する向きを正とし、加速度  と時間との関係を表すグラフを描け。(2) ＡＤ間の距離を求めよ。 (3)(追加の問題)進行する向きを正とし、変位  と時間との関係を表すグラフを描け。 グラフから、下図のように、自動車が、発進して加速、等速走行、減速して停止したことがわかります。（図では、時間を「秒」で表しています） |
||
| (1) ＡＢ間（０〜100ｓ）の加速度 この間の加速度は、加速度の式 より  よって、加速度は、進行の向きに 0.30 ｍ/ｓ２ となります。 （参考） ・ここで、 グラフの傾き（0ｓ〜100ｓ）を求めると、 となります。つまり、  グラフの傾きが加速度を表すことになります。 |
||
| → ＢＣ間、ＣＤ間の加速度へ |
||
| |
||
| |
||
