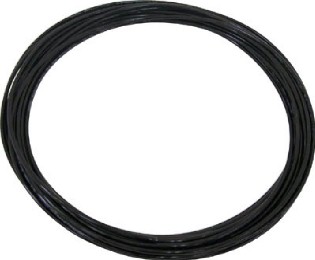

特長 | ■耐水性に優れています。 |
| ■柔軟性に優れており曲げ半径が非常に小さく取り扱いが容易です。 | ||
| 仕様 | 使用流体：圧縮空気、水、 流体温度：圧縮空気（-5〜60℃）、水（0〜40℃） | |
| 使用圧力：エア0.8Mpa、水0.3Mpa 使用真空圧力：-100Kpa | ||
| 材質：ポリウレタン 色記号：黒-BK、白-W、黄-Y、赤-R、緑-G、青-LB、透明-C、オレンジ-OR、明緑-LG | ||
| 注文例）内径2.5、外径4、長さ20m、色が黒の場合 例）TE4-20-BK |
| 品番 | OP（色記号） | 外径×内径 （mm） |
最小曲げ半径 (mm) |
全長 （mm） |
質量 (Kg) |
標準価格 | 販売価格 |
|---|---|---|---|---|---|---|---|
| TE-4-20 | 上記より選択 | 4×2.5 | 5 | 20 | 0.18 | 1,700円 | 940円 |
| TE-4-100 | 4×2.5 | 5 | 100 | 0.9 | 8,500円 | 4,680円 | |
| TE-6-20 | 6×4 | 12 | 20 | 0.38 | 2,800円 | 1,540円 | |
| TE-6-100 | 6×4 | 12 | 100 | 1.9 | 14,000円 | 7,700円 | |
| TE-8-20 | 8×5 | 15 | 20 | 0.74 | 5,400円 | 2,970円 | |
| TE-8-100 | 8×5 | 15 | 100 | 3.7 | 27,000円 | 14,850円 | |
| TE-10-20 | 10×6.5 | 25 | 20 | 1.1 | 7,700円 | 4,240円 | |
| TE-10-100 | 10×6.5 | 25 | 100 | 5.5 | 38,500円 | 21,180円 | |
| TE-12-20 | 12×8 | 28 | 20 | 1.52 | 11,300円 | 6,220円 | |
| TE-12-100 | 12×8 | 28 | 100 | 7.6 | 56,500円 | 31,080円 | |
| TE-16-20 | 16×11 | 30 | 20 | 2.54 | 22,000円 | 12,100円 | |
| TE-16-100 | 16×11 | 30 | 100 | 12.7 | 110,000円 | 60,500円 |
 |
特長 | ■ニードル弁の回転数が多いので滑らかな速度制御が可能です。 |
| ■難燃性PBT樹脂を採用し溶接環境での事故を防止。 | ||
| 仕様 | 使用流体：圧縮空気 流体温度：圧縮空気（-5〜60℃） | |
| 使用圧力：0.05〜0.7Mpa メーターアウトタイプ | ||
| 材質：樹脂部（ポリブチレンテレフタレート） 金属部（黄銅＋ニッケルメッキ） |
| 品番 | 適用チューブ外径 D（mm） |
接続口径 | 質量 (g) |
標準価格 （1個） |
|---|---|---|---|---|
| F4R-M5SC-0 | 4 | M5×0.8 | 23 | 880円 |
| F4R-01SC-0 | 4 | R1/8 | 26 | 950円 |
| F6R-M5SC-0 | 6 | M5×0.8 | 22 | 880円 |
| F6R-01SC-0 | 6 | R1/8 | 25 | 930円 |
| F6R-02SC-0 | 6 | R1/4 | 37 | 1,050円 |
| F8R-01SC-0 | 8 | R1/8 | 32.5 | 1,050円 |
| F8R-02SC-0 | 8 | R1/4 | 37.5 | 1,050円 |
| F8R-03SC-0 | 8 | R3/8 | 60 | 1,350円 |
| F10R-02SC-0 | 10 | R1/4 | 54 | 1,300円 |
| F10R-03SC-0 | 10 | R3/8 | 61 | 1,350円 |
| F10R-04SC-0 | 10 | R1/2 | 79 | 1,700円 |
| F12R-03SC-0 | 12 | R3/8 | 78 | 1,500円 |
| F12R-04SC-0 | 12 | R1/2 | 96 | 1,700円 |
 |
特長 | ■難燃性PBT樹脂を採用し溶接環境での事故を防止。 |
| 仕様 | 使用流体：空気、水 流体温度：空気（-5〜60℃）、水（5〜40℃） | |
| 使用圧力：空気（1Mpa） 水（0.3Mpa） | ||
| 材質：金属部（黄銅＋ニッケルメッキ） 樹脂部（ポリブチレンテレフタレート） シール材：ニトリルゴム |
| 品番 | 適用チューブ外径 D（mm） |
接続口径 | 質量 (g) |
標準価格 （1個） |
|---|---|---|---|---|
| F4-M5M | 4 | M5×0.8 | 4.1 | 195円 |
| F4-01M | 4 | R1/8 | 6.4 | 170円 |
| F4-02M | 4 | R1/4 | 14.3 | 190円 |
| F6-M5M | 6 | M5×0.8 | 6.3 | 220円 |
| F6-01M | 6 | R1/8 | 7.6 | 170円 |
| F6-02M | 6 | R1/4 | 16 | 180円 |
| F6-03M | 6 | R3/8 | 25.5 | 240円 |
| F8-01M | 8 | R1/8 | 11.9 | 200円 |
| F8-02M | 8 | R1/4 | 11.6 | 205円 |
| F8-03M | 8 | R3/8 | 23.7 | 240円 |
| F10-01M | 10 | R1/8 | 18.6 | 250円 |
| F10-02M | 10 | R1/4 | 19.4 | 245円 |
| F10-03M | 10 | R3/8 | 22 | 245円 |
| F10-04M | 10 | R1/2 | 46.1 | 320円 |
| F12-02M | 12 | R1/4 | 23.5 | 310円 |
| F12-03M | 12 | R3/8 | 26 | 310円 |
| F12-04M | 12 | R1/2 | 38.8 | 365円 |
| F16-03M | 16 | R3/8 | 52.8 | 830円 |
| F16-04M | 16 | R1/2 | 59.5 | 850円 |
 |
特長 | ■難燃性PBT樹脂を採用し溶接環境での事故を防止。 |
| 仕様 | 使用流体：空気、水 流体温度：空気（-5〜60℃）、水（5〜40℃） | |
| 使用圧力：空気（1Mpa） 水（0.3Mpa） | ||
| 材質：金属部（黄銅＋ニッケルメッキ） 樹脂部（ポリブチレンテレフタレート） シール材：ニトリルゴム |
| 品番 | 適用チューブ外径 D（mm） |
接続口径 | 質量 (g) |
標準価格 （1個） |
|---|---|---|---|---|
| F4-M5ML | 4 | M5×0.8 | 6.4 | 280円 |
| F4-01ML | 4 | R1/8 | 9.8 | 250円 |
| F4-02ML | 4 | R1/4 | 18.8 | 290円 |
| F6-M5ML | 6 | M5×0.8 | 7.5 | 285円 |
| F6-01ML | 6 | R1/8 | 11.2 | 250円 |
| F6-02ML | 6 | R1/4 | 19.6 | 270円 |
| F6-03ML | 6 | R3/8 | 30.6 | 320円 |
| F8-01ML | 8 | R1/8 | 14 | 285円 |
| F8-02ML | 8 | R1/4 | 18.5 | 300円 |
| F8-03ML | 8 | R3/8 | 32.9 | 320円 |
| F10-01ML | 10 | R1/8 | 20.2 | 385円 |
| F10-02ML | 10 | R1/4 | 24.3 | 385円 |
| F10-03ML | 10 | R3/8 | 31.3 | 395円 |
| F10-04ML | 10 | R1/2 | 57.9 | 485円 |
| F12-02ML | 12 | R1/4 | 26.1 | 480円 |
| F12-03ML | 12 | R3/8 | 33.5 | 490円 |
| F12-04ML | 12 | R1/2 | 54.4 | 535円 |
| F16-03ML | 16 | R3/8 | 77.8 | 1,050円 |
| F16-04ML | 16 | R1/2 | 86.4 | 1,080円 |
