小学生を対象に万華鏡作りの工作教室をおこないました。人数は百余名で、予算も限りがあった(1人500円程度)ので、材料はその範囲内でそろえました。
作り方は、Webページに多数載っているものを参考にしながら、よりわかりやすく、簡単に作ることができるようにしたつもりです。
材料の一覧は下にありますが、入手先は以下のとおりです。価格はこのたびの購入時のものなので、参考程度に。
・インターネット通販で購入したもの(必要なら検索してください)
・プラスチックミラー 「株式会社プリンツ」 A4 1枚262円
(あらかじめ必要な大きさに切り、折り曲げるところにPカッターですじを入れておきます)
・ビー玉 「仲谷商店」 30mm透明 40個
1,260円
・筒 「無印良品」 丸紙管 内径30mm長さ25cm 1本38円
(紙管は、手元に届いてから試験管を通す穴を開けておく必要があります)
・地元の理科教材屋さんから入手したもの
・ねじ口試験管 約16mm径×長さ約150mm 蓋と合わせて1本あたり150円程度
・グリセリン (そのままだと粘度が高すぎるので、使うときは水で70%程度に薄めると良いです)
・その他は、ホームセンター、文具店、100円ショップで購入しました。
はじめに |
|||
(1) 鏡の角度と像の数 万華鏡の中には2〜4枚の鏡が組み合わされています。 2枚の鏡の角度が60゜のとき、一周につき6個の像が見えることになります。鏡の角度が45゜なら一周で8個の像、30゜なら12個の像というように見えることになります。像の数を増やすには、より良質な鏡が必要になります。 |
|||
(2) 万華鏡の種類とのぞき方 万華鏡にはいろいろな種類があり、のぞき方も違います。 |
|||
A チェンバースコープ 昔から縁日などで売っていたもので、筒の先に万華鏡の具(ビーズなど)が入ったすき間があり、万華鏡を回転させながら、模様の変化を楽しみます。 |
|||
B テレイドスコープ 筒の先にある透明なボール(ビー玉など)を通して、まわりの景色を楽しみます。見る方向をいろいろ変えて、模様の変化を楽しみます。 |
|||
C ワンドスコープ 筒の先にあるチューブの中に万華鏡の具を入れ、それが落下する様子を楽しみます。具が落ち上げるまでは、万華鏡を特に動かす必要はありません。 |
|||
・このほかにも、万華鏡にはいろいろな種類のものがあります。 右の写真は「ドラゴンフライ」(トンボという意味)と呼ばれ、多面にカットされたレンズを通して周りを見ます。そうすると、同じ景色がいくつも見えるものです。 これは、鏡を使っていませんので、正式には「万華鏡」とは異なるものになりますが、綺麗な模様を楽しむという目的は一緒です。 |
|||
今日は、テレイドスコープとワンドスコープと、2通りに楽しめる万華鏡をつくります。 |
|
1 部品の確認 |
|

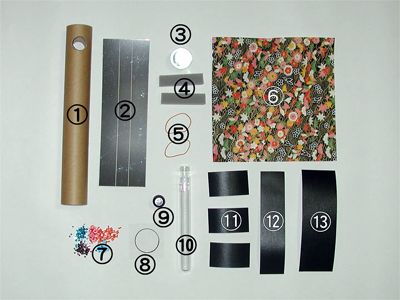

(1) 紙筒 (2) プラスチックミラー(鏡) (注意 青い面のビニールははがさないでください) (3) ビー玉 (4) スポンジ(2本) (5) 輪ゴム(2本) (6) 千代紙 (7) ビーズ (8) 透明プラスチック板 (9) 試験管のキャップ (10) ねじ口試験管 (11) 製本テープ小(3枚) (12) 製本テープ中 (13) 製本テープ大 |
|
その他、使うもの ビニルテープ、はさみ、セロハンテープ、両面テープ、カッターナイフ、グリセリン |
2 鏡の組み立て 万華鏡の鏡は、見え方に関わる最も大切な部品です。 |
||||
★青い面が内側になります。青い面のビニールは(3)まではがさないでください |
||||
(1) | (1)(2)プラスチックミラーを、青いビニールがはってある面を内側にして、筋にそってゆっくりと折り曲げ、三角形をつります。 | |||
(2) | ||||
(3) | (3) 内側の青いビニールを静かにはぎ取ります。
はぎ取ったあと、鏡の内側にはさわらないようにしてください。 |
|||
(4) | (4) ビニールテープで、3カ所を止めます。 | |||
(5) | (5) さらに、ビニルテープを横にはるようにして、合わせ目をすき間なく止めます。 | |||
(6) | (6)(7)スポンジを2カ所に巻きます。 きつく巻くと鏡がゆがみます。粘着部がしわになっても良いので、ゆったりめに巻いてください。 (8)のように、スポンジの端をつまむと粘着面のシールがはがしやすいです。 |
|||
(7) | (8) |
