↑(1)教室を一周 |
分野 化学分野ですね。気体の燃焼、水の合成など。 単純に、デモンストレーションと考えた方が良いでしょうか。 内容 平成10年頃に滝川洋二先生他の実験教室で拝見し、自分でもなんとかやってみました。 (1)長さ15mの透明なビニールチューブ(ホームセンターで売っている内径15mm程度のごく普通のもの)を、教室にぐるりと廻して生徒に持ってもらいます。 (2)チューブの容積を計算して、それより少し大きめのビニール袋に、酸素3分の1、水素3分の2(目分量)を入れ、爆鳴気を調合します。 (3)点火装置はチューブに合うゴム栓に、着火マンを差し込んだものです。 (4)チューブの他端は、教室では気の利いた生徒に、科学ショーではアシスタントの先生に持ってもらいます。ゴム栓にゴムひもをネジとナットで取り付け、チューブの端に布テープで止めます。爆発時にゴム栓が飛び出し、戻ってきますのであまり端を持っていてはいけません。 写真(4)の中央の布テープがゴムひもを止めているもの、右側の布テープが「ここより端を持っていてはいけません」という目印です。 (5)チューブの端から(2)の爆鳴気を入れます。「もう少しで入りあげる」ときに、「ゴム栓を閉めて下さい」と言って、ゴム栓を閉めてもらいます。 ビニル袋を取り、手早く(3)の点火装置を差し込みます。 ※必ず、ここで、「手元のホースがつぶれたり、ねじれたりしていないことを確認してください」と言って、安全確認します。 ・大きな音がするので、チューブを耳から離す。 ・心の準備をする ・手元のチューブにご注目 と指示をして、点火します。 (6)大きな音と、発光、手には衝撃の後、チューブの中はできた水で曇っていることを確認してもらいます。 ・爆発時、チューブの両端のゴム栓が飛び出すので注意が必要。 ・爆発後、直ちに外気がチューブ内に流れ込むので、チューブの両端付近の曇はすぐ取れてしまう。 ・チューブを回収して終わりです。 注意 いままで30回くらいこの実験を行いましたが、トラブルはありませんでした。ただし、爆発の実験ですので、充分な注意が必要です。 実際にやってみるのであれば、予備実験を充分行い、チューブに傷や亀裂などがないか、古く固くなっていないか確認をしてください。チューブは適宜新しいものに取り替えると良いと思います。 上にも書きましたが、点火の際、チューブがつぶれたりねじれたりしていると、そこで破裂してしまい危険です。必ず安全を確認します。 また、周りに火気がないか、燃えやすいものが無いかなども確認してください。 材料 ・ビニールチューブ 1mあたり100円程度 ホームセンター ・水素ガス、酸素ガス 各1本 1,800円程、700円程 中村理科(http://www.12rikachan.com/) ・他に、着火マン、ゴム栓、ビニル袋、ゴムひも、布テープ、ネジとナット 宮田 佳則 (新潟高校) |
↑(2)爆鳴気の調合 |
|

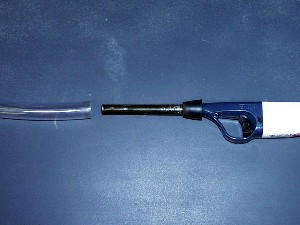

↑(3)点火装置 |
|

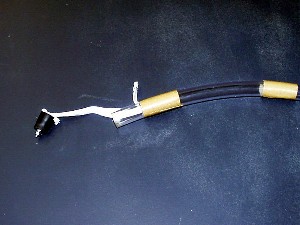

↑(4)他端の栓 |
|
↑(5)実験ショーでの様子 |
|
↑(6)爆発後はチューブが曇って白くなる |
