Ｂ１４．ゴム板

分野
　気体の圧力

内容
　「物理教育」VOL.48,NO.1に「ゴムピタくん」として記事があった物を、坂井先生（有恒高校）から紹介していただきました。

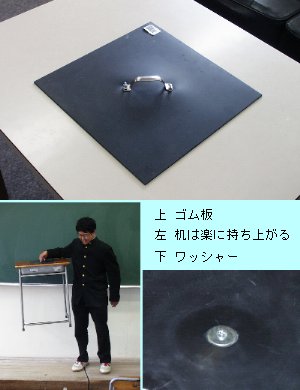

　３０ｃｍ×３０ｃｍ×３ｍｍのゴム板の中央部に取っ手を取り付けた物です。このゴム板を机の上に置いて取っ手を引っ張り上げると、机が下の気体の圧力で押し上げられます。気体の圧力の概念を理解するため、吸盤で吸い付くイメージと違う教材として利用できます。ゴム板は吸い付いているわけではないので、写真の、机を持ち上げた状態のまま、机の面に沿ってつるつると移動できます。机を持ち上げるとき、重心をうまくとらえないと、机が滑り落ちます。
　取っ手の取り付けは、ゴム板にキリで穴をあけ、ボルトナットで取り付けます。ワッシャーは、できるだけ大きな物がよく、波板を止める金具を金槌でたたいて平らにした物を使いました。気密はボルトとゴム板の間で保たれますので、ワッシャーは必ずしもゴム板と密着する必要はありません。



材料の購入先
　ゴム板，取っ手，ボルト，ナット，ワッシャー　すべてホームセンター
　

宮田 佳則 （新潟高校）
