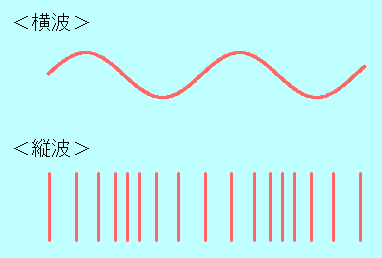

 縦波の表示方法（教科書ｐ148 縦波の横波表示）横波は、ヒョイッと書き表すことができます。 縦波は、上手に描くことが難しく、手間がかかります。

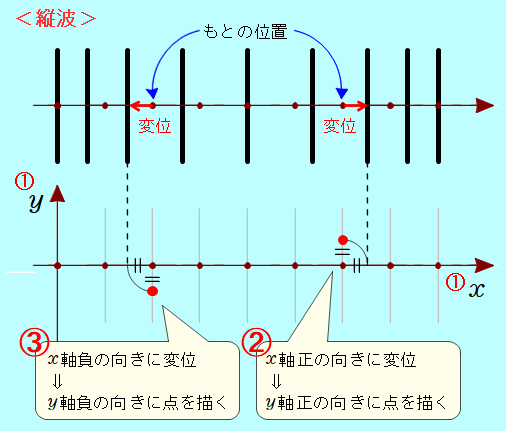

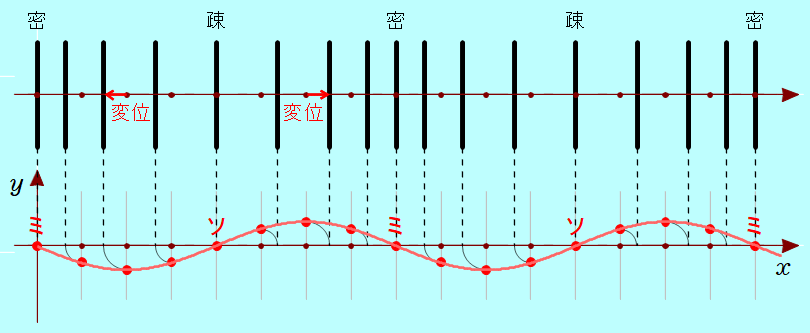

 そこで、簡単に、正確に縦波をグラフに描く方法があります。書き込み用プリント（Ａ４版１枚）pdfファイル ・・・ 必ずしも必要なものではありません。  媒質の振動方向、縦波の伝わる向きに 軸、それと垂直な方向に 軸をとります。 媒質が、もとの位置から軸の正の向きに変位しているとき、もとの位置から軸の正の向きに、変位の大きさの分行ったところに点を描きます。 媒質が、もとの位置から軸の負の向きに変位しているとき、もとの位置から軸の負の向きに、変位の大きさの分行ったところに点を描きます。 このようにして、 軸方向に描いた点を結ぶと、見た目が横波のような波を描くことができます。これが、「縦波を横波のように表す」方法です。  「横波のように」であって、「横波」ではありません。したがって、「山」や「谷」はありません。 「縦波」を表しているので、「密」と「疎」の位置を確認してください。 いわゆる、傾きが正のところが「疎」、傾きが負のところが「密」となります。 覚え方は、カタカナで「ミ」と「ソ」を書くとすぐわかります。 |
|||
