油圧機器/オイル冷却装置

高い省エネ率、低騒音、高精度温度制御を実現したオイル冷却装置 概要 用途 ■圧縮機のインバータ制御と電子膨張弁制御による高精度形。 ■油の精密な温度（粘度）管理。 ■タンク上部への直付形。 ■作動油の劣化防止（長寿命化）。 ■ステンレス製オープン（開放形）クーラ。 ■アクチュエータの安定動作。 ■新冷媒R410A。（オゾン層破壊係数0） 使用可能油 水溶性切削油、潤滑油、油圧作動油、工業用水 品番 冷却能力 KW（50/60Hz） 圧縮機 外形寸法 （H×W×D）mm 標準価格 AKZJ-188 1.6/1.8 0.4KW相当 980×360×440 268,000円 AKZJ-358 3.2/3.5 0.75KW相当 1120×360×440 324,000円 AKZJ-458 4.2/4.5 1.1KW相当 1320×360×440 446,000円 AKZJ-568 5.0/5.6 1.5KW相当 1450×470×500 523,000円 AKZJ-908 8.0/9.0 2.2KW相当 1630×560×620 768,000円

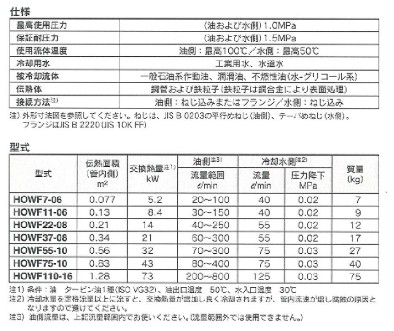

オイルクーラ（固定管板式）水冷式/鉄粒タイプ

特長 ■金属粒子が油を撹拌し乱流とすることにより効率的にムラなく冷却します。 ■従来のオイルクーラの1/2〜1/5の大きさで据付スペースがわずかですみます。 ■電熱管外面に溶着した金属粒子はフィンチューブに比べて数倍も大きな電熱面積。 ■取付はUボルト式で取付の方向に自由性があります。 ■バッフルも金属粒子層と溶着されており電熱管とバッフルの接触トラブルは皆無です。 ■バッフルが1枚構造から油流路面積が大きく金属粒子の径も2mmで目詰まりしません。

型式表示方法

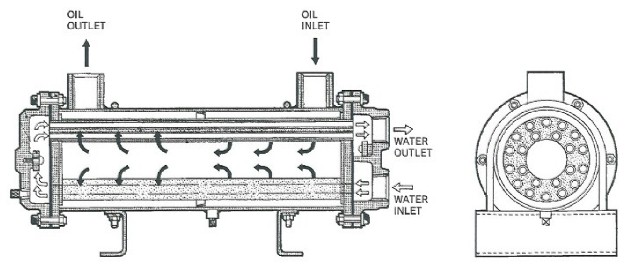

構造図

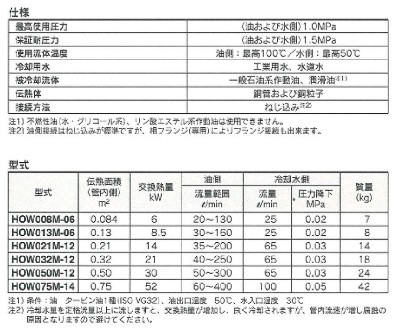

オイルクーラ（遊動管板式）水冷式/銅粒タイプ

特長 ■金属粒子が油を撹拌し乱流とすることにより効率的にムラなく冷却します。 ■熱伝導のよい金属粒子層は電熱管から離れた表面でも電熱面として有効に冷却作用。 ■従来のオイルクーラの1/2〜1/5の大きさで据付スペースがわずかですみます。 ■電熱管外面に溶着した金属粒子はフィンチューブに比べて数倍も大きな電熱面積。 ■バッフルが1枚構造から油流路面積が大きく金属粒子の粒径も2mmで目詰まりしません。 ■バッフルも金属粒子層と溶着されており電熱管とバッフルの接触トラブルは皆無です。 ■内部の清掃点検が容易で管束もコパクト。

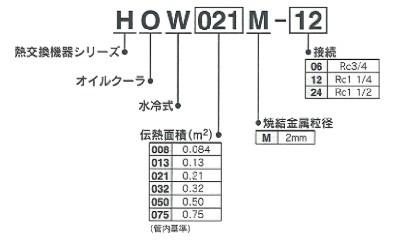

型式表示方法

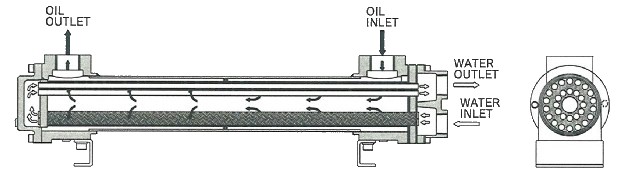

構造図
