波のグラフと媒質の振動（１） |
   |
 教科書ｐ143〜ｐ145 |
|
波のグラフと媒質の振動（１） |
|
| 教科書ｐ143〜ｐ145 |
|

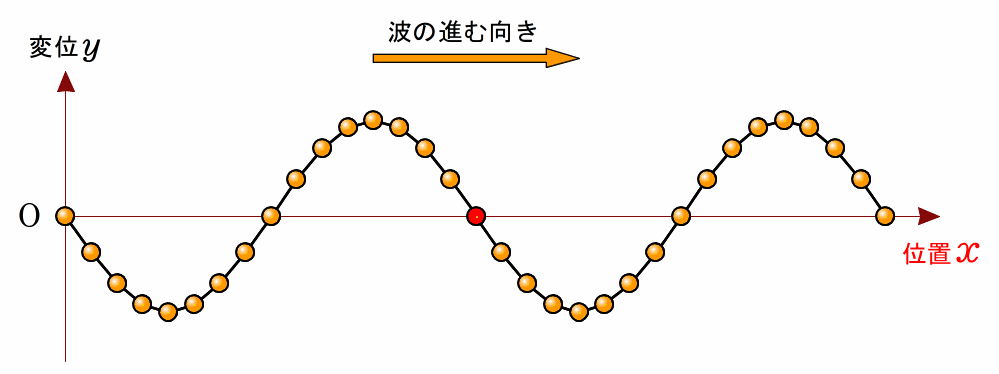

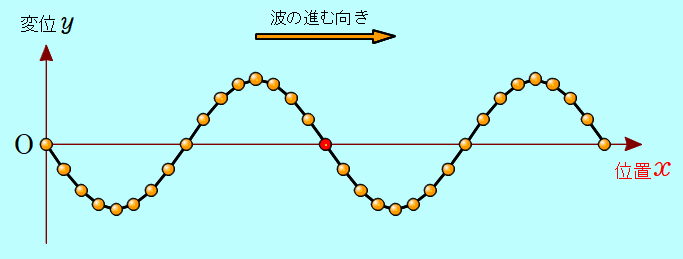

波のグラフ（ - グラフ） （教科書ｐ143）波とは、波源の振動が周囲に伝わっていく現象をいいます。 下のアニメーションは、左端が波源で、媒質の上下の振動（ここでは単振動）が次々に右側に伝わり、正弦波が生じている様子を表しています。  ある時刻で「パシャ」と写真を撮ったとすると、その瞬間の波形がわかります。 例えば、下の図は、上のアニメーションのある瞬間の波形を表します。

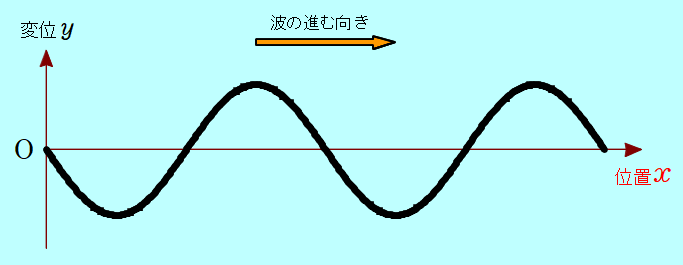

ちなみに、縦軸は媒質の振動の変位 （単位は ｍ など）です。この、「波を写真に撮った」ような波のグラフを、ここでは「 -グラフ」といいます。-グラフの波形を描くときは、一般的には上の図の媒質を表す丸いものは描かず、下の図のように表します。 |
|||
