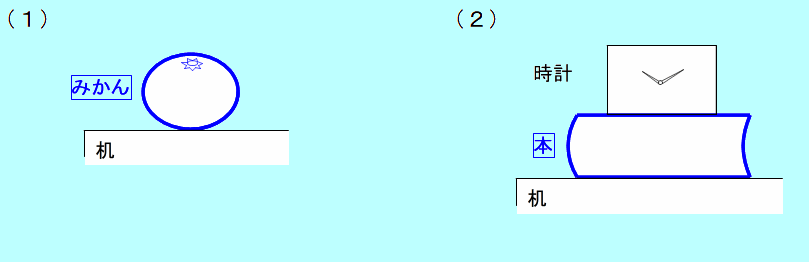

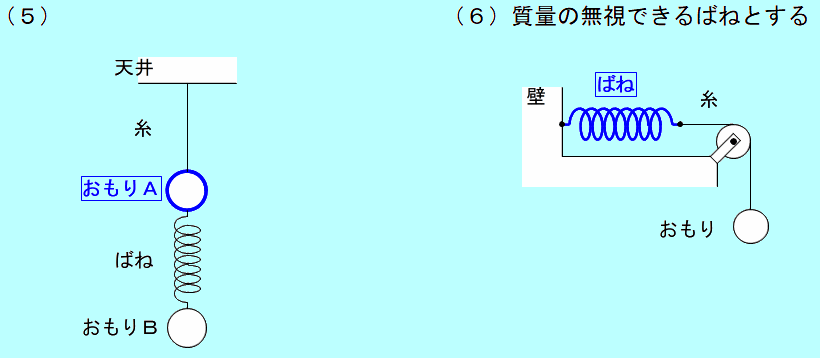

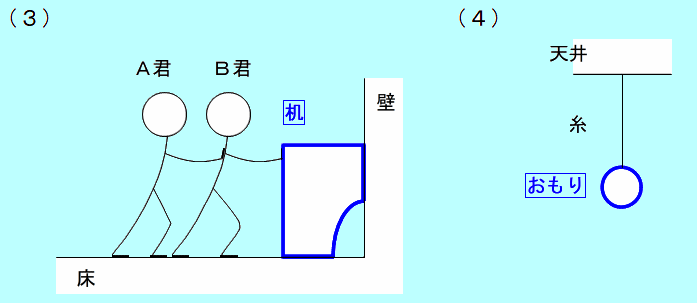

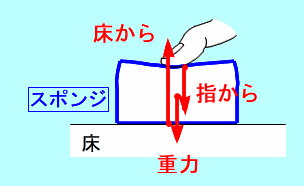

 問題３次の図の、青色で指定されている物体が受ける力をすべて描きなさい。さらに、描いた力の矢印が、それぞれ何から受ける力かを書きなさい。 （力の矢印が重なるときは、横に少しずらして描きます） ＜例＞ スポンジ が受ける力  力の矢印は、本能で描いてはいけません。理屈で描きましょう。 ＜力の矢印の描き方＞ １ 重力を描く 地球上にある限り、「重力」を受けます。物体のほぼ中央（重心）から、下向きに重力をえがきます。 ２ 考えている物体に接触している他の物体から受ける力を描く 重力や、静電気力、磁力 以外の押したり引いたりする力は、物体に接触しなければはたらきません。考えている物体の周りをぐるりと一回りして、接触している物体から押されているのか、引かれているのかを考え、力の矢印を描きます。 |
||
 |
||
 |
||
 |
||
