| スクリュウコンベヤ |
 |
|
スクリュウコンベヤはあらゆる粉粒体はもとより小塊物・付着性物を水平・傾斜・垂直に搬送できます。 |
| 特長 |
■塵埃、汚泥、セメント、化学原料など人体や環境に悪影響を及ぼす物質の密閉搬送。 |
|
■密閉構造が可能ですので熱風・ガスなどを循環させて乾燥・冷却なども可能です。 |
|
■ミキシング効果があるので特殊形状のスクリュウでより効果がでます。 |
|
■スクリュウの巻方向を変えることにより分配搬送が可能です。 |
| 用途 |
■ホッパー・タンクへの原料供給。 |
|
■ホッパーやサイロ下部に設置し定量供給。(スクリュウフィーダー) |
|
|
|
| 主な搬送物 |
|
|
| 食品 |
|
|
|
化学・薬品 |
|
|
|
鉱石 |
|
|
|
産業廃棄物 |
| とうもろこし |
|
|
|
活性炭 |
|
|
|
ベントナイト |
|
|
|
木屑 |
| 小麦 |
|
|
|
化学肥料 |
|
|
|
ソーダ灰 |
|
|
|
竹チップ |
| 大豆 |
|
|
|
樹脂 |
|
|
|
カーバイト |
|
|
|
おが屑 |
| 砂糖 |
|
|
|
有機薬品 |
|
|
|
生石灰 |
|
|
|
ゴム屑 |
|
|
| 主なトラフ形状(標準機種） |
 |
|
 |

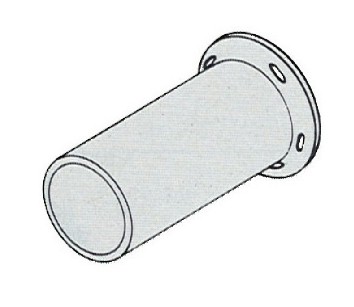

| パイプトラフ |
|

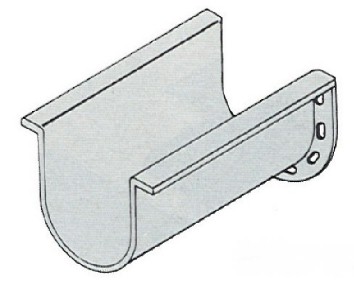

Uトラフ |
|
|
| 主なスクリュウ形状(標準機種） |
 |
|
 |
|
 |

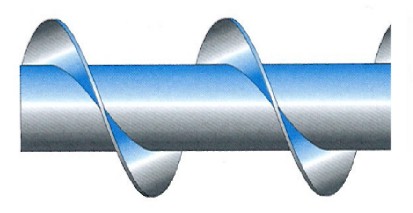

| スタンダードスクリュウ |
|

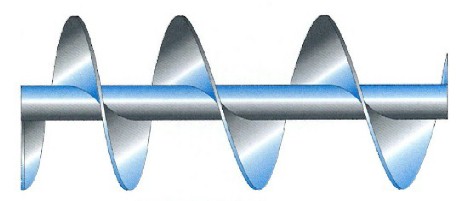

可変ピッチスクリュウ |
|

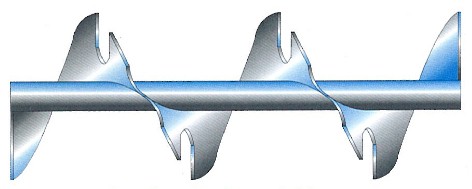

カットフライスクリュウ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
 |

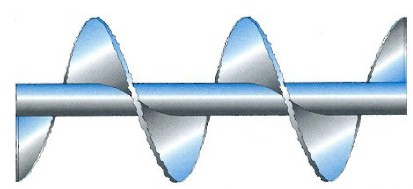

| 先端肉盛りスクリュウ |
|

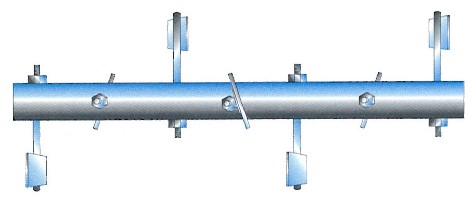

パドルスクリュウ |
|

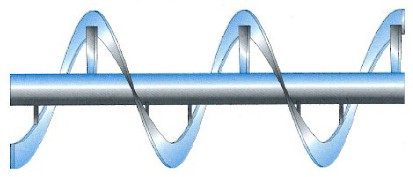

リボンスクリュウ |
|
|
| 主なデザイン形状 |
|
|
 |
|
 |

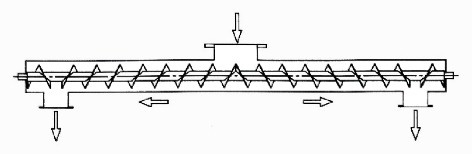

| 分配型スクリュウコンベヤ |
|

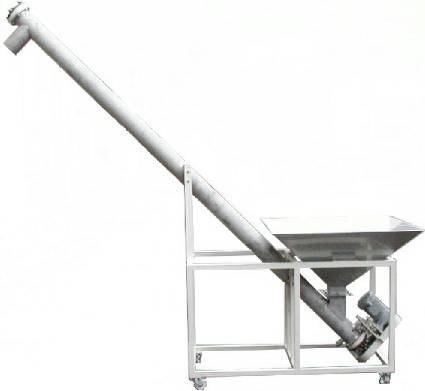

ホッパー付ステンレススクリュウコンベヤ |
|

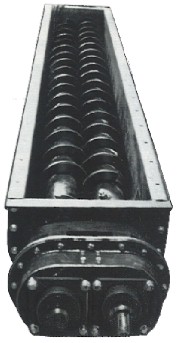

多連型スクリュウコンベヤ |
|
|

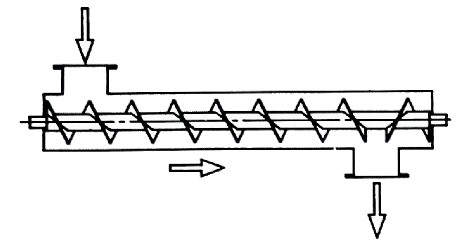

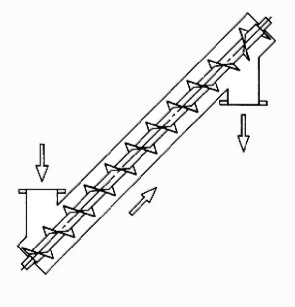

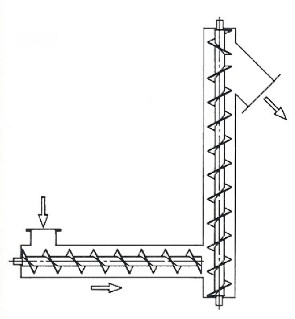

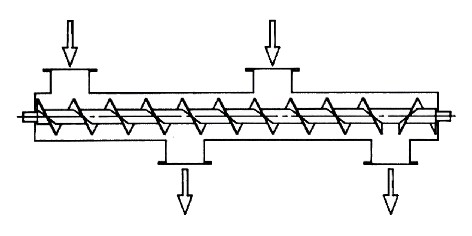

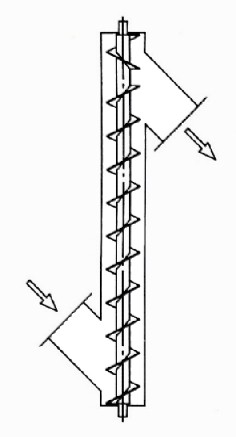

| 主なフローパターン |
|
|
|
| スクリュウコンベヤ搬送能力表 |
| ■スクリュウ軸回転数50rpm ■充満率30% ■設置角度 水平〜30° |
| 呼称(φ) |
90 |
140 |
190 |
240 |
325 |
375 |
425 |
475 |
525 |
| 単位m3/h |
0.38 |
1.6 |
3.8 |
8.5 |
15 |
18 |
28 |
38 |
40 |
|
|
| 標準スクリュウ羽根 |
| 連続巻加工 |
| 材質：SS400 |
| *羽根の厚さは内端の寸法です。 |
| 単位：mm |
|
|
| 1ピッチ溶接継ぎ連続巻加工 |
| 材質：SS400 |
|
| 単位：mm |
|
| 型式 |
外径 |
内径 |
厚さ |
羽根ピッチ |
| A-100 |
100 |
34 |
3.9 |
100 |
| A-125 |
125 |
42.7 |
3.9 |
125 |
| A-160 |
160 |
48.6 |
4 |
160 |
| A-200 |
200 |
60.5 |
4 |
200 |
| A-250 |
250 |
76.3 |
4 |
250 |
|
|
| 型式 |
外径 |
内径 |
厚さ |
羽根ピッチ |
| B-90 |
90 |
42.7 |
4.5 |
80 |
| B-140 |
140 |
48.6 |
4.5 |
120 |
| B-190 |
190 |
60.5 |
4.5 |
160 |
| B-240 |
240 |
76.3 |
4.5 |
200 |
| B-290 |
290 |
89.1 |
6 |
240 |
| B-325 |
325 |
114.3 |
6 |
260 |
| B-375 |
375 |
114.3 |
6 |
300 |
| B-425 |
425 |
139.8 |
6 |
330 |
| B-475 |
475 |
165.2 |
6 |
350 |
| B-525 |
525 |
165.2 |
9 |
380 |
| B-575 |
575 |
216.3 |
9 |
400 |
| B-625 |
625 |
216.3 |
9 |
420 |
| B-675 |
675 |
216.3 |
9 |
440 |
|
|
|
| 主な仕様 |
| スクリュウケーシング |
鋼管タイプ/Uトラフタイプ |
| トラフ材質 |
SS400/SUS304 |
| 羽根外径およびピッチ(mm) |
φ90〜φ675×P80〜440 |
| 機長(mm) |
ケーシング長さ |
| 搬送距離(mm) |
投入口〜排出口 |
| シール方式 |
グランドパッキン/オイルシール |
| 駆動方式 |
マウントドライブ方式/直結方式 |
|
