Ｂ２５．水素エネルギーロケット

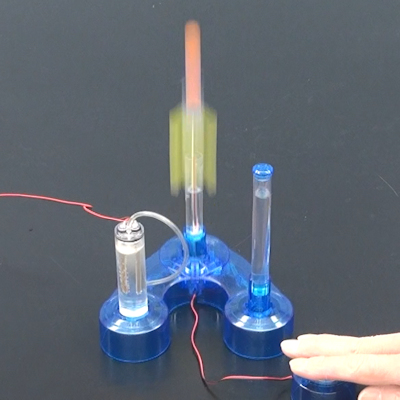

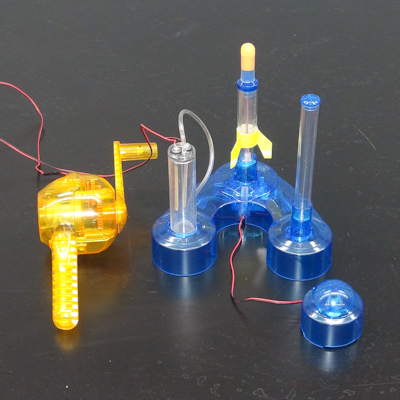

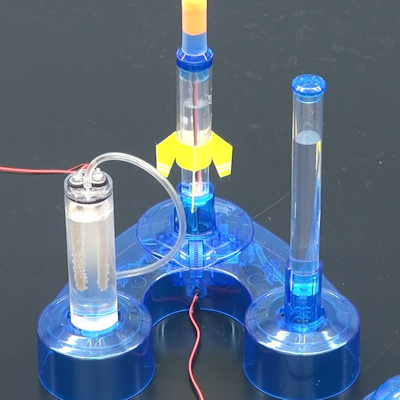

↑図１	分野化学分野ですね。水の電気分解、水素と酸素の化学反応など。物理分野では、仕事とエネルギー、電磁誘導などでしょうか。「気体分野」ではないですね。内容学研の科学「水素エネルギーロケット」です。図１が、装置全体です。中央やや右がロケットと発射台、左が手回し発電機、右下は圧電素子のロケット発射ボタンです。ロケット本体の全長は12cmです。図２のように、発射台には３本の透明なタワーがあります。左のタワーには水を入れ、セスキ炭酸ソーダを溶かします。そこに、電極を備えたふたをして、手回し発電機で水の電気分解を行い、水素と酸素を発生させます。図２は、電気分解を行っているところです。中央のタワーは中央上部に電極が備わり、発射ボタンで放電することができます。このタワーは水で満たし、ロケットを上から刺してセットします。左のタワーの電気分解で発生した水素と酸素は、チューブを通って中央のタワーの下部から出てきて、ロケットの下にたまっていきます。中央のタワーの水は、水素と酸素がたまるにつれて、どこかへ逃げなくてはいけません。右の背の高いタワーは、下部で細いチューブで中央のタワーの下部に繋がっています。タワーには水が入っていて、はじめは中央のタワーと同じ水位になっています。中央のタワーに水素と酸素がたまるにつれて、中央のタワーの水が右のタワーに逃げて、図２のように水位が上がってきます。右のタワーにはふたがあって、ふたの中央に小さな穴が開いていて、空気が少しずつ逃げられるようになっています。このふたなしではロケット発射のときに水位が急に変化し、爆発の力が逃げてしまってロケットが上手く飛ばなくなります。水素と酸素がロケットの黄色い翼の付近までたまったら、水の電気分解をやめて、カウントダウンをしてから、図３のように射ボタンでロケットを発射します。図４が、発射の様子です。教室では、天井に勢いよくぶつかります。図４は放物運動して落ちてきたのではなく、天井にぶつかって落ちてきているものです。ロケットの先端（図の黄色い部分）は、固めのスポンジになっていて、天井が傷つくことはありません。また、ロケットの筒は、図のあちら側に、仰角 30°になるまで倒すことができます。適切な角度（仰角40°くらい）まで倒すと、ロケットを教室の後ろの方まで飛ばすことができます。図５は、製品パッケージです。購入先・書店または通信販売　学研の科学「水素エネルギーロケット」　2,700円＋税（2,970円）　ただし初版のもの 2022年7月に初版が発刊されましたが、2025年6月に再販されました。再販の価格は、3,500円＋税（3,850円）となっています。図は、初版のものですが、再販のものも同じだと思います。宮田佳則（新潟第一高校）
↑図２
↑図３
↑図４
↑図５
