Ｅ１２．スモークマシンと空気砲

分野
　流体力学　デモンストレーション　等

内容
　いろいろなサイエンスショーで、巨大空気砲を使って煙の環を作るデモンストレーションがおこなわれています。これを教室の生徒達にも見せたいと思い、スモークマシンを購入しました。線香の煙だと臭いがきつい割りに、煙が薄く迫力に欠けると思ったからです。
　空気砲の威力の強さは「Ｅ１１．エアーバズーカ」に譲ることにして、この空気砲は綺麗な環を作るために、箱をたたくと言うよりも、力を加減しながらぐっと押す感じで発射しています。
　教室で演示するには充分な大きさの大変綺麗な環ができ、教室の後ろまで楽に届きます。また、空気の乱れがなければ、かなり長時間、環がその形を保っていることもわかります。

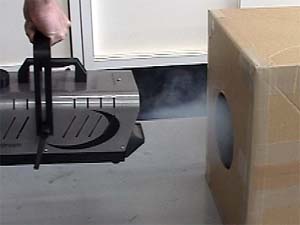

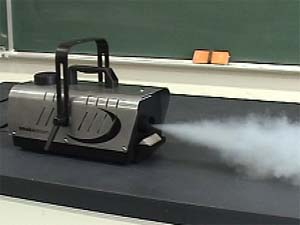

スモークマシン
　スモークマシンは照明関係の特殊効果用に販売されています。普通、数万円以上するようですが、格安のものを探しました。　　
　スモークマシンには２種類あるようで、霧のように薄い煙（フォグ）で各種照明を目立たせるタイプと、もくもくと濃い煙を出して、煙そのものを演出に使うタイプです。おそらくここに上げたものは、後者ではないかと思います。

購入先
　サウンドハウス　http://www.soundhouse.co.jp/

商品名　SOUCE　SMOKE STREAM (SM02)　フォグマシン、800W
特別価格　\6,800
　　（他に、400W　\4,800　もありました）

　また、煙のもととなる、フォグリキッドも必要で、
商品名　ANTARI　FLG5　フォグマシン用交換液、5リットル
特別価格　\3,500

でした。

フォグリキッドにも２種類あるようで、ウォーターベースのものとオイルベースのものがあり、後者は使用に消防署に届けが必要らしいです。（詳細不明）　ここに上げたものは、ウォーターベースです。


空気砲

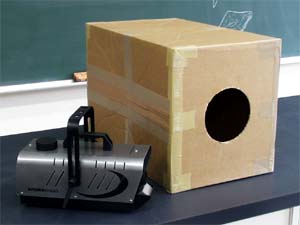

　手軽に教室へ持っていくことができる範囲で、なるべく大きな方がいいと思い、大きさ 600×400×346（ｍｍ）のダンボール箱を用いました。穴の大きさは直径 160ｍｍにしました。
　ダンボール箱を組み立てただけでは、空気砲を使っているうちにすぐ変形して破けてしまいますので、箱を組み立てる途中でガムテープ（布テープ）を使って、裏面からかなり補強しました。ガムテープ１本全部使いました。左上の写真はかなり使用した後ですが、少し変形しただけで、使用上も問題ありません。

宮田　佳則 （新潟高校）
