Ｄ２８．温度変化による電気抵抗の変化

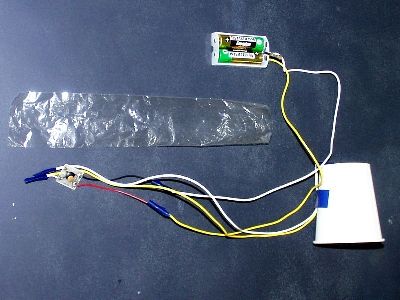

↑写真１　メロディＩＣと電源、スピーカー	分野　電流内容　メロディＩＣを、冷水（氷を入れた水）に浸したときと、熱湯に浸したときとでメロディーのテンポがかなり異なります。冷水で冷やしたときは早回しになり、熱湯で温めたときはスローモーションになります。　これは、ＩＣ（リード線含む？）の電気抵抗が、温度を下げると小さくなり、温度を上げると大きくなるためです。　写真１は、メロディーＩＣに長めのリード線をつなぎ、紙コップスピーカー（キット付属のスピーカーに紙コップを両面テープで貼ったもの）と電池ボックスを取り付けたものです。水に浸したときにＩＣが濡れないように、ポリ袋に入れる必要がありますが、もとのキットのメロディーＩＣが入っていた細長いポリ袋がピッタリですので捨てないようにします。　写真２のように、メロディーＩＣを細長いポリ袋に入れ、電源スイッチを入れてメロディーを鳴らしながら冷水に浸すと、どんどんメロディーが早回しになっていって面白いです。　写真３のように、メロディーＩＣを熱湯に浸すと、どんどんメロディーがスローモーションになっていきます。連続的にテンポが変化していくのでとても面白いです。　購入先・電子メロディー　中村理科　　１個 350円程度宮田佳則（柏崎総合高校）

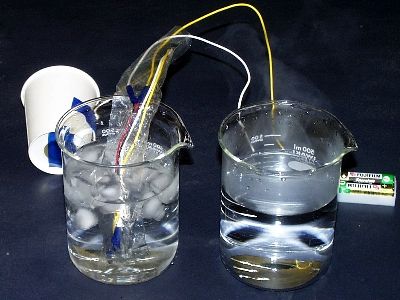

↑写真２　冷水に浸した

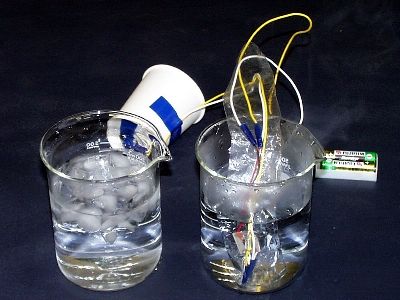

↑写真３　熱湯に浸した
