Ｄ１８．手回し発電器と電球・蛍光灯 |
   |
Ｄ１８．手回し発電器と電球・蛍光灯 |
|
 |

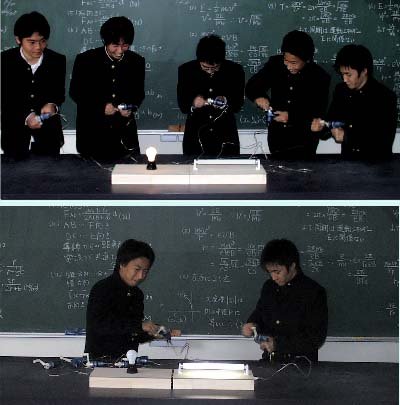

分野 電磁誘導、直流発電、エネルギー等 内容 手回し発電器で１００Ｖ，１０Ｗ電球を５人で点けます。続いて、１０Ｗ蛍光灯を２人で点けます。これで、エネルギーの大切さを実感してもらうことと、電球より蛍光灯の方が、光を出す効率が高いことを実感してもらいます。 発電器は、１個で約１０Ｖ程度の電圧を発生させることができるものです。 電球の方は、発電器を直列にしてあります（ダイオード必要）。２人でかすかに点き始め、５人で暗めに点きます。コンバーターを使えば、もっと少人数で明るく点くかもしれませんが、あえて５人ぐらいでも薄暗いということにこだわりました。 蛍光灯の方は、入力ＤＣ１１〜１６Ｖのインバーターを使ってますので、実は１人でもつきます。しかし、電球５人対蛍光灯２人くらいがバランスがいいかなと思い、発電器を並列（ダイオード必要）にして、あえて２人で回すようにしています。 ある理科の研修会で、このようなものを見せていただいて、私も回路を考えて作ってみました。 購入先 ・手回し発電器 中村理科製 商品名ゼネコン １個3,500円 ・蛍光灯インバーター回路 2,800円程度 ・ダイオード多数 単価数十円 下の２品は新潟ダイエー電子パーツコーナーで購入 |

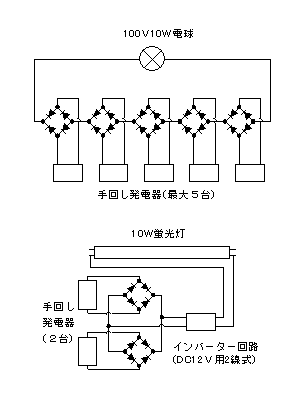

↓回路図  |
宮田 佳則 （新潟高校）
| |
